Hoverboard Powerbase Bedienungsanleitung Seite 2

Powerbase

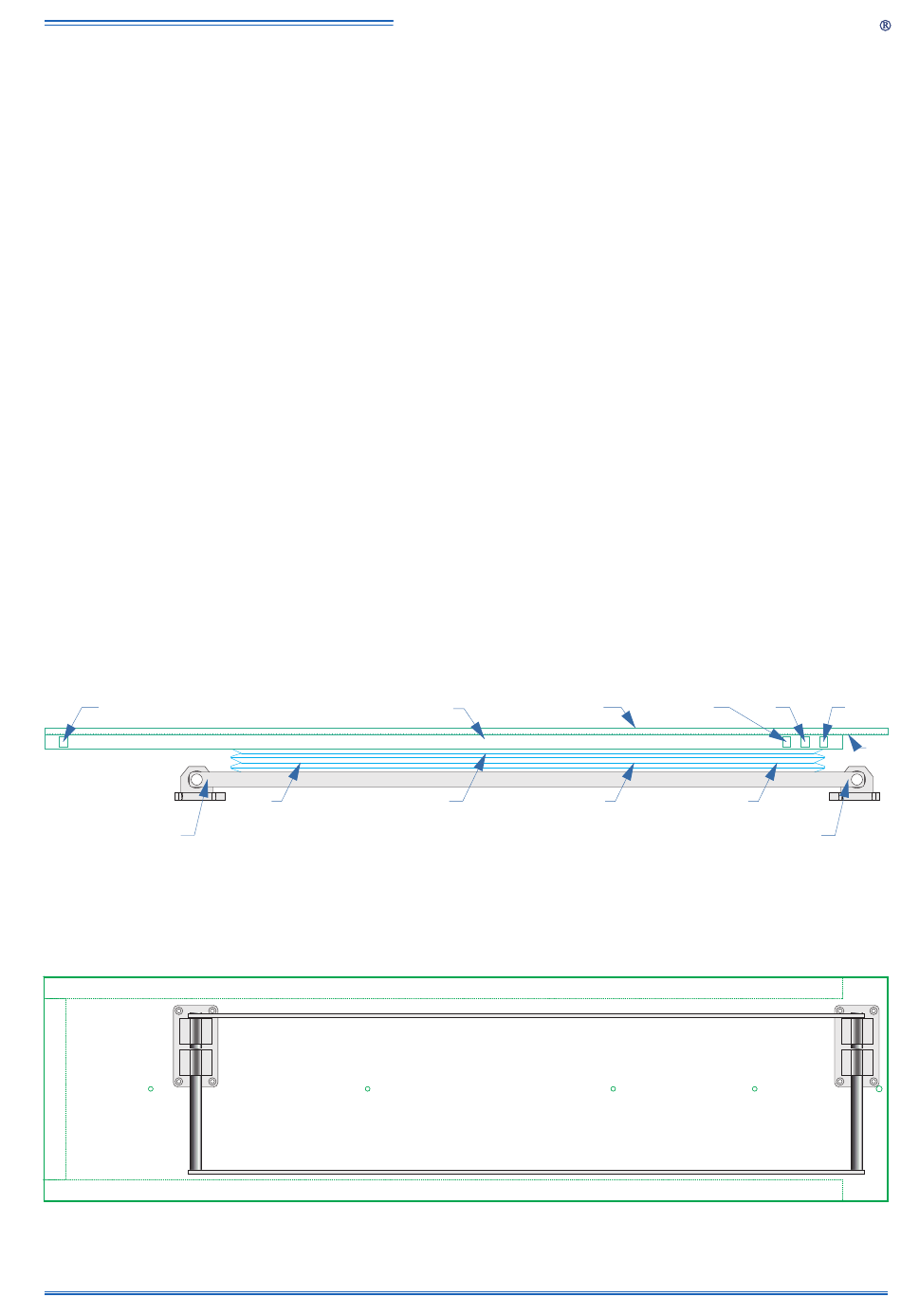

Beschreibung
1... Luftgefederte Schwebesysteme mit hydraulischer Dämpfung und
automatischer Gewichtseinstellung von 40 bis zu 520 kg, Schwinghub 180 mm
2... Tragenaufnahmeplatte
3... Querverschiebung (Option)
4... Schallbox, enthält: a) Kompressor 12 V, 20A, mit Absperrventil
5... Luftvorratstank (ca. 4,5 Liter) mit Druckschalter
6... Reedschalter
7... Hauptschalter (Option)
8... Schalter für Reanimationsposition (Option)
9... Taster für pneumatische Entriegelung der Querverschiebung (Option)
9
3
HOVERBOARD HOVERBOARD
und integriertem Temperaturschutzschalter
b) Relais, 12V
c) Magnetventile 12V
d) Klemmblock
e) Schalldämmung
1
2
5
4 1
7 8 9
1
3
6
