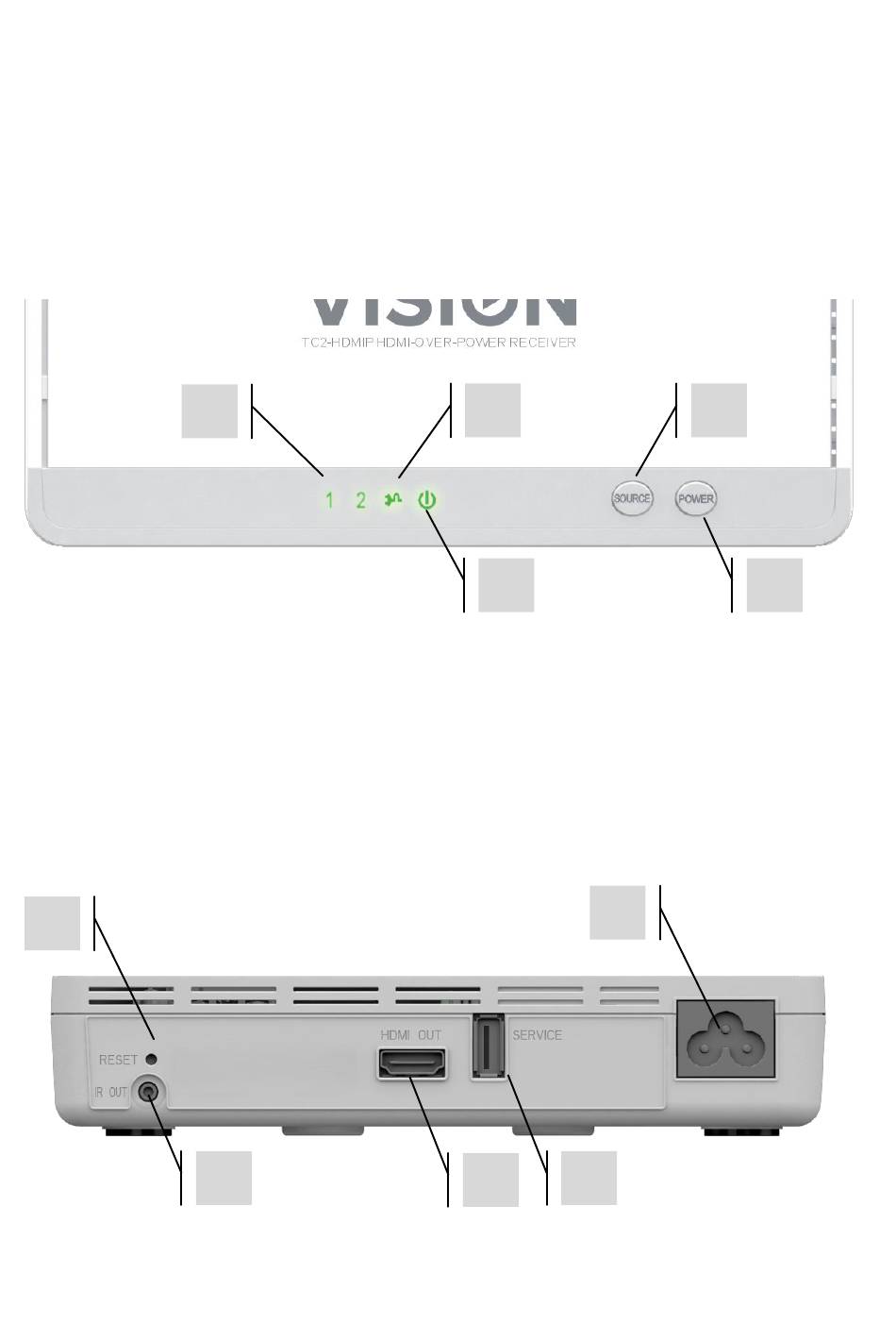

EMPFÄNGER („Rx")
1.
Eingangs-LEDs (eine permanent grüne Leuchte zeigt den aktiven Eingang an)
2.
Verbindungs-LED (permanent grün = gekoppelt; grün blinkend = Verbindung wird
hergestellt oder keine Verbindung möglich)
3.
Eingangswahlschalter
4.
Betriebs-LED (permanent grün = ein / permanent rot = aus)
5.
Ein-/Aus-Schalter
1.
Reset-Taste (gedrückt halten, um Werkseinstellungen wiederherzustellen)
2.
Netzeingang (C5-„Kleeblatt"-Netzkabel)
3.
IR OUT: Hier das IR-Empfänger-Kabel einstecken (nur erforderlich, wenn Empfänger außer
Sichtweite)
4.
HDMI-Ausgang (Typ A)
5.
Service-Eingang (USB Typ A) (bei entsprechender Meldung USB-Stick hier einstecken, um
Firmware zu aktualisieren)
1
1
3
2
4
2
5
4
3
5
5
