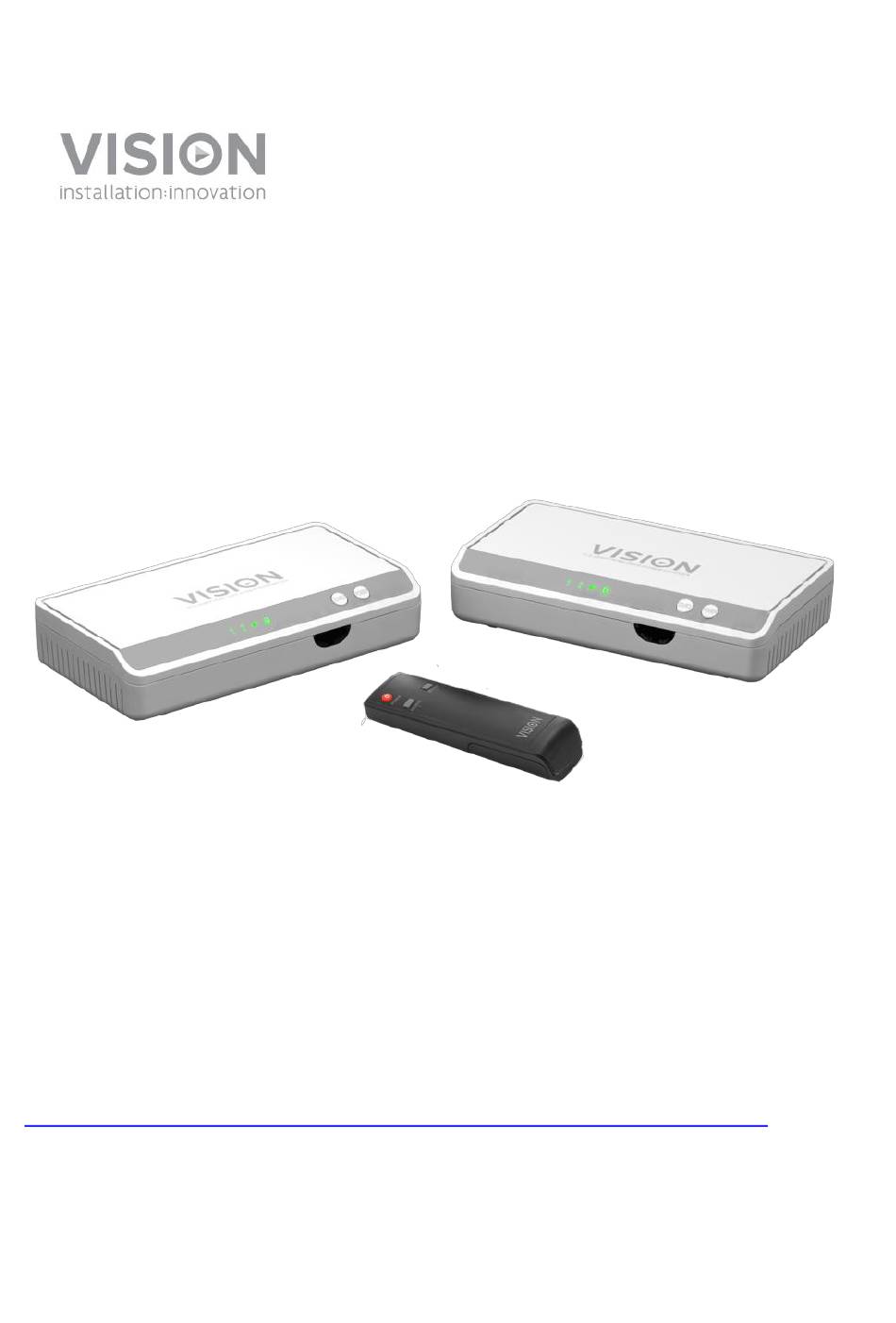

- Seite 1 TECHCONNECT TC2-HDMIP BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc2-hdmip TC2-HDMIP_manual_de...
- Seite 1 TECHCONNECT TC2-HDMIP BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc2-hdmip TC2-HDMIP_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Einführung
EINFÜHRUNG Dieses Produkt überträgt Video (bis 1080p bei 30 Hz) und Audio innerhalb eines Gebäudes unter Verwendung der bereits vorhandenen Netzleitungen. Die hierbei eingesetzte „Powerline“- bzw. „Homeplug“-Technik arbeitet zur Vermeidung von Aussetzern mit einer optimierten QoS- Konfiguration. SENDER („Tx“) Eingangs-LEDs (eine permanent grüne Leuchte zeigt den aktiven Eingang an) Verbindungs-LED (permanent grün = gekoppelt;... -
Seite 5: Empfänger ("Rx")
EMPFÄNGER („Rx“) Eingangs-LEDs (eine permanent grüne Leuchte zeigt den aktiven Eingang an) Verbindungs-LED (permanent grün = gekoppelt; grün blinkend = Verbindung wird hergestellt oder keine Verbindung möglich) Eingangswahlschalter Betriebs-LED (permanent grün = ein / permanent rot = aus) Ein-/Aus-Schalter Reset-Taste (gedrückt halten, um Werkseinstellungen wiederherzustellen) Netzeingang (C5-„Kleeblatt“-Netzkabel) IR OUT: Hier das IR-Empfänger-Kabel einstecken (nur erforderlich, wenn Empfänger außer Sichtweite) -
Seite 6: Fernbedienung
FERNBEDIENUNG Ein-/Aus-Schalter (aktiviert beide Geräte) Auswahl Eingang 1 Auswahl Eingang 2 HINWEIS: Die Fernbedienung kann zum Umschalten der Eingänge auf Sender oder Empfänger gerichtet werden. WANDMONTAGE Sender und Empfänger können an der Wand montiert werden. ANWEISUNGEN FÜR TROCKENBAUWÄNDE: BOHREN SIE ZWEI LÖCHER IN DIE WAND. STECKEN SIE KUNSTSTOFFDÜBEL IN DIE LÖCHER. - Seite 7 MONTAGE Anschluss des Empfängers Schließen Sie das Gerät mit dem mitgelieferten HDMI-Kabel an den Bildschirm an. Schalten Sie den Bildschirm ein und wählen Sie den korrekten Eingang. VERBINDEN SIE DAS NETZKABEL. Die Betriebsleuchte leuchtet grün. Anschluss des Senders VERBINDEN SIE DIE EINGÄNGE der Quellgeräte. [OPTIONAL] VERBINDEN SIE DEN AUSGANG mit einem ggf.
- Seite 8 Anschluss eines IR-Blasters Sie können eine Fernbedienungsquelle auf den Empfänger richten. Das IR-Signal wird in diesem Fall drahtlos zurück an das/die Quellgerät/e übertragen. ANSCHLUSS EINES IR-SENDERKABELS AM SENDER: Ein hierfür geeignetes Kabel verfügt über 2 innenliegende IR-Sendedioden zur Steuerung von zwei Quellgeräten. Platzieren Sie Duales IR- die Quellgeräte direkt über den IR-Empfängern.
-
Seite 9: Betrieb
BETRIEB FERNBEDIENUNG PRÜFEN: Stellen Sie sicher, dass zwei Batterien des Typs AAA in der Fernbedienung eingelegt sind. EINSCHALTEN: Bei Einschalten der Stromversorgung schalten sich Sender und Empfänger automatisch ein. Die Geräte können in beliebiger Reihenfolge einschaltet werden. Wenn sie sich im Ruhemodus befinden, müssen sie manuell eingeschaltet werden. - Seite 10 FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Problem Behebung LED der Prüfen Sie, ob die Netzstecker ordnungsgemäß Betriebsanzeige eingesteckt sind. Überprüfen Sie die Funktionsfähigkeit der Netzsteckdose, leuchtet nicht auf indem Sie ein anderes Gerät daran anschließen.
-
Seite 11: Technische Daten
TECHNISCHE DATEN PRODUKTABMESSUNGEN: 182 x 97 x 32 mm (Breite x Tiefe x Höhe des Gehäuses) PRODUKTGEWICHT: 500 g (Komplettsatz) KONSTRUKTIONSMATERIAL: Plastik FARBE: Weiß TECHNISCHE DATEN: Maximal unterstütztes Videoformat: 1920 × 1200/1080p bei 30 Hz Video: HDMI 1.3 mit HDCP (kein 3D) Latenz: 30 Millisekunden Audio: Bis zu 3 MBit/s, PCM Betriebstemperaturbereich: 0-40 °C... -
Seite 12: Haftungsausschluss
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
