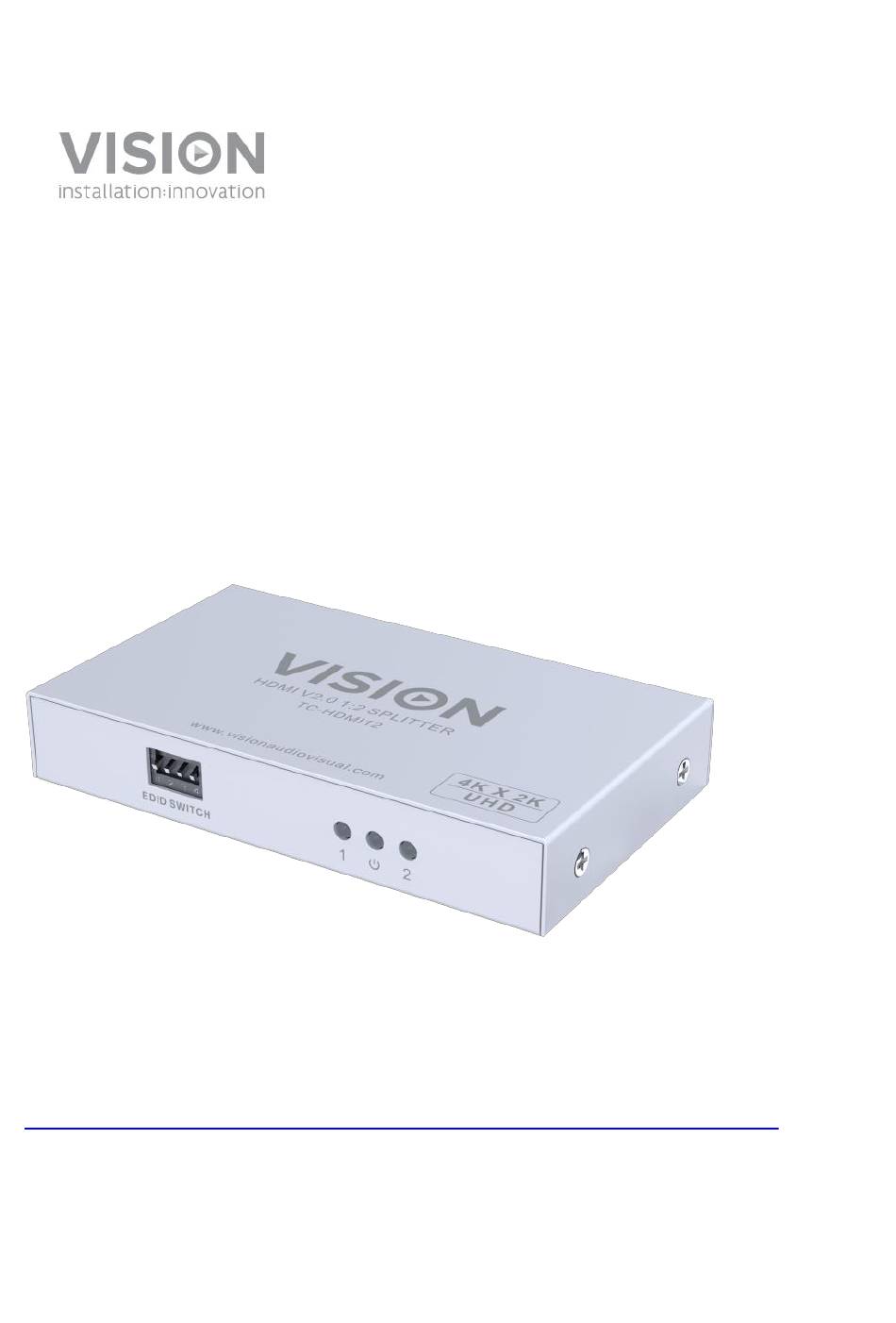

- Seite 1 TC-HDMI12 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc-hdmi12/ TC-HDMI12_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
-
Seite 4: Frontplatte Und Rückwand
FRONTPLATTE UND RÜCKWAND EDID-Dip-Schalter Betriebsanzeige Ausgangsstatusanzeigen EIN: Bildschirm ist angeschlossen und eingeschaltet AUS: Bildschirm ist nicht angeschlossen oder ausgeschaltet BLINKEN: Problem mit dem EDID-Abgleich HDMI-Eingänge. PC oder BluRay-Spieler anschließen. HDMI-Ausgänge. Bildschirm oder Projektor anschließen. 5 V 2 A Netzeingang TC-HDMI12_manual_de... -
Seite 5: Installation
INSTALLATION EINGANG ANSCHLIESSEN Verbinden Sie das HDMI-Kabel mit dem Eingang. Eingangs- und Ausgangskabel sind nicht im Lieferumfang dieses Produkts enthalten. AUSGÄNGE ANSCHLIESSEN Dieses Produkt bietet Vorverzerrung und Rückentzerrung, um kabelbedingtes Rauschen zu vermindern. Dies ist jedoch bei schlechter Kabelqualität nicht immer möglich. MIT DEM STROMNETZ VERBINDEN Schließen Sie das Netzteil an eine Steckdose an. - Seite 6 EDID EDID bedeutet, dass die Quelle das Display nach seiner Auflösung „fragt“ und diese Auflösung dann ausgibt. Wenn die Auflösungen der beiden Displays voneinander abweichen, kann es zu EDID- Abgleichproblemen kommen. Letztere lassen sich durch Korrektur der Auflösung vermeiden. Der Splitter weist die Quelle an, eine Auflösung auszugeben, die unter Umständen nicht mit den Displays übereinstimmt, die jedoch von den meisten Displays akzeptiert werden kann, sodass die Displays dann eine Auflösung skalieren, die ihrer nativen Auflösung entspricht oder geringer ist.
-
Seite 7: Fehlerbehebung
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie das Gerät von der Stromversorgung und setzen Sie sich unverzüglich mit Ihrem AV-Händler in Verbindung. Problem Behebung Keine Statusanzeigen... -
Seite 8: Technische Daten
TECHNISCHE DATEN PRODUKTABMESSUNGEN: 101 x 59,5 x 17 mm (Länge x Breite x Höhe) PACKMASS: 120 x 84 x 77 mm PRODUKTGEWICHT: 0,11 kg VERPACKUNGSGEWICHT: 0,34 kg WERKSTOFF: Metall FARBE: Weiß SPEZIFIKATIONEN Bandbreite des Videoverstärkers: 18 Gbit/s Video-Eingangssignal: 0,5-1,2 Volt p-p (TMDS) DDC-Eingangssignal: 5 Volt p-p (TTL) Maximal unterstütztes Videoformat: 4K bei 60 Hz, Deep Colour, Lip Sync Videoausgabe: HDMI 2.0... -
Seite 9: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
