Inbetriebnahme

5 Inbetriebnahme

5.1 Anschlussschema

20
Vor der Benutzung des MULTILYZER
prüfung des gesamten Messequipments (Messgerät inklusive Zube-
höres) durchgeführt werden, um eine fehlerfreie Betriebsweise des
Produktes sicherzustellen.

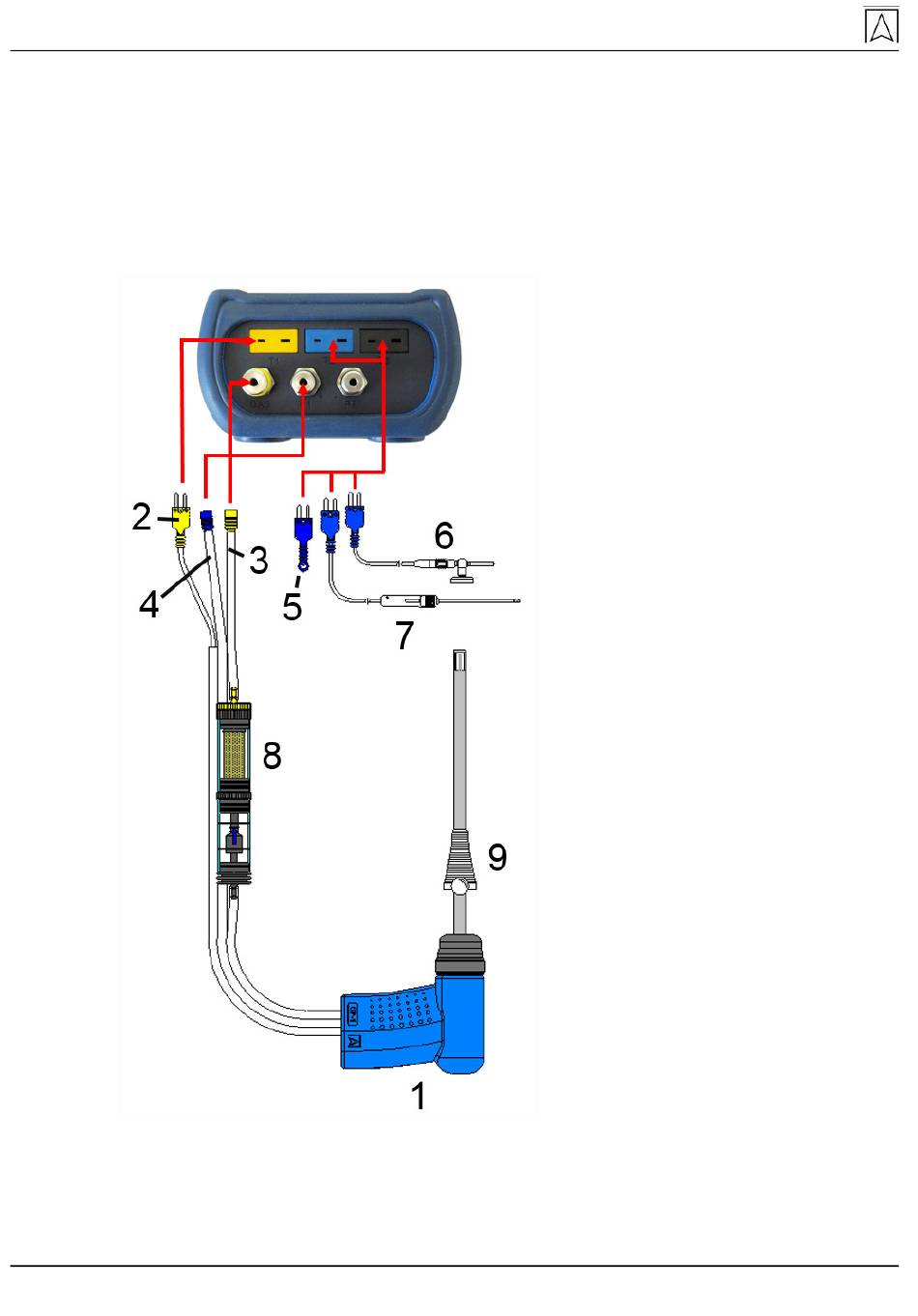

Bild 1: Anschlussschema (Sensorseite)
®
STx muss eine visuelle Über-
1 Abgassonde mit
Feinzug
2 Abgastemperatur-
stecker (gelb)
3 Messgasschlauch
(gelb)
4 Feinzugschlauch
(Verbrennungs-)
5
Lufttemperaturfüh-
ler (blau)
6 (Verbrennungs-)
Lufttemperaturfüh-
ler mit 2,5 m Zulei-
tung und Magnet-
halter
7 Außenwandluft-
fühler
Messgasaufberei-
8
tung (siehe Kapitel
13, Seite 84)
9 Verstellbarer Ko-
nus
MULTILYZER ® STx
