Betriebsanleitung

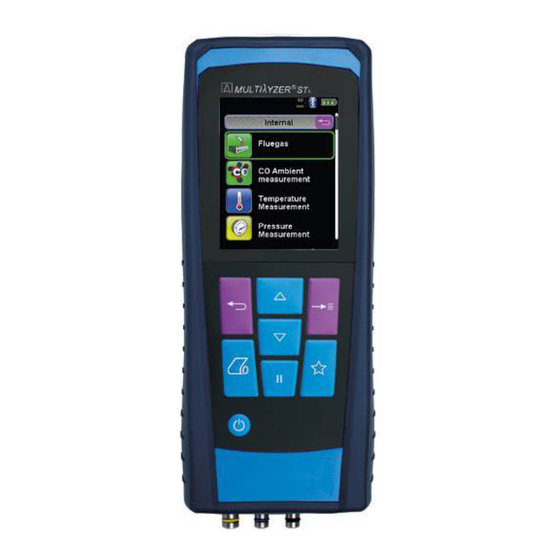

Abgasmessgerät
MULTILYZER
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
09.2018
900.100.0910
®
STx
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon
+497135-102-0
Service
+497135-102-211
Telefax
+497135-102-147
info@afriso.de
www.afriso.de
524272
