Basissystem

2.2.1 Außenseite der Haupteinheit

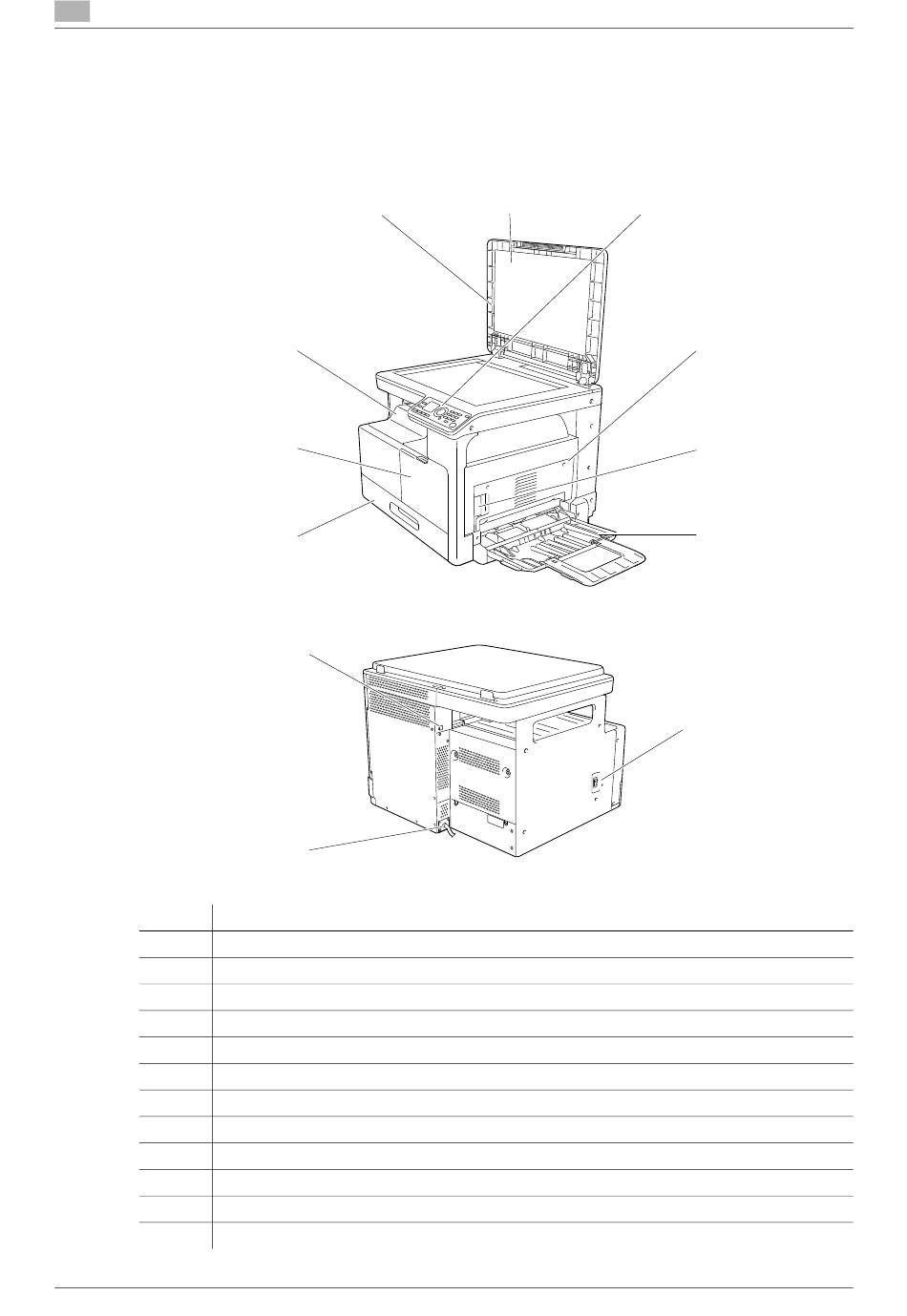

Die Abbildung zeigt die Haupteinheit mit der Mehrfach-Stapelanlage MB-503.
Nr. Name
1
Originalabdeckung
2
Originalandrückpolster
3
Bedienfeld
4 1. Seitenklappe
5
Entriegelungshebel der 1. Seitenklappe
6
Stapelanlage
7
Fach 1
8 Frontklappe
9 Ausgabefach
10
Netzschalter
11
Netzkabel
12 USB-Anschluss (Typ A) USB2.0/1.1
2-4
1
9
8
7
12
11
2 3
Basissystem 2.2
4
5
6
10
