Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern)
0.5 bar
1 bar
1.5 bar
(1) Werkskonfiguration
250213 - 7603669-01
100 125 150
4,8 6,0 7,2
(1) 10,0 12,0
8,0
13,3 16,6 20,0
T004860-B
T004868-D
Vorlauftemperatur: 80 °C
Rücklauftemperatur: 60 °C
4 Der Fülldruck des Systems ist kleiner oder gleich dem Vordruck
des Druckausdehnungsgefäßes
175 200
8,4 9,6
14,0 16,0
23,3 26,6

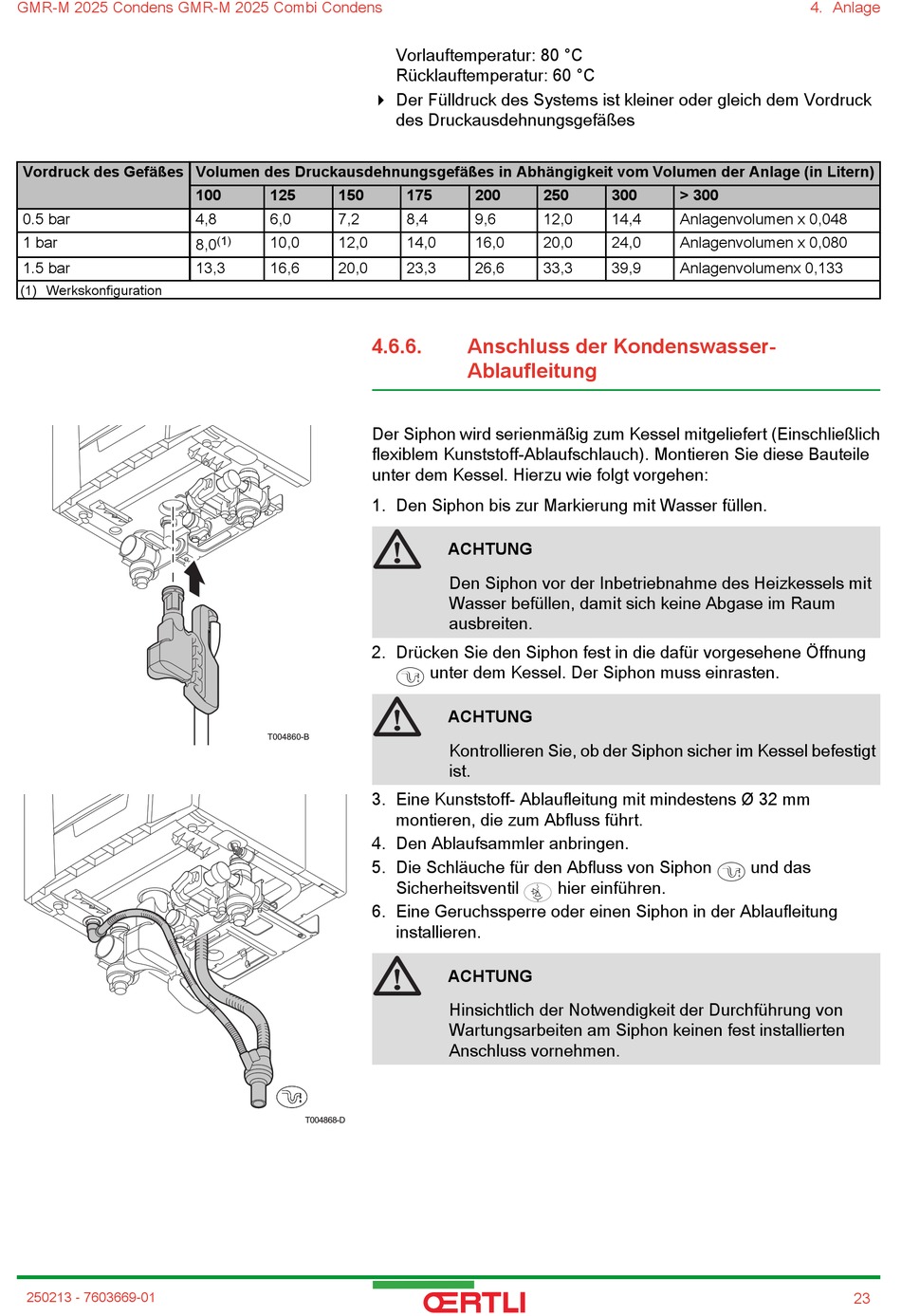

4.6.6. Anschluss der Kondenswasser-
Ablaufleitung
Der Siphon wird serienmäßig zum Kessel mitgeliefert (Einschließlich
flexiblem Kunststoff-Ablaufschlauch). Montieren Sie diese Bauteile
unter dem Kessel. Hierzu wie folgt vorgehen:
1. Den Siphon bis zur Markierung mit Wasser füllen.
ACHTUNG
Den Siphon vor der Inbetriebnahme des Heizkessels mit
Wasser befüllen, damit sich keine Abgase im Raum
ausbreiten.
2. Drücken Sie den Siphon fest in die dafür vorgesehene Öffnung
j unter dem Kessel. Der Siphon muss einrasten.
ACHTUNG
Kontrollieren Sie, ob der Siphon sicher im Kessel befestigt
ist.
3. Eine Kunststoff- Ablaufleitung mit mindestens Ø 32 mm
montieren, die zum Abfluss führt.
4. Den Ablaufsammler anbringen.
5. Die Schläuche für den Abfluss von Siphon j und das
Sicherheitsventil ê hier einführen.
6. Eine Geruchssperre oder einen Siphon in der Ablaufleitung
installieren.
ACHTUNG
Hinsichtlich der Notwendigkeit der Durchführung von
Wartungsarbeiten am Siphon keinen fest installierten
Anschluss vornehmen.
250 300 > 300
12,0 14,4 Anlagenvolumen x 0,048
20,0 24,0 Anlagenvolumen x 0,080
33,3 39,9 Anlagenvolumenx 0,133
