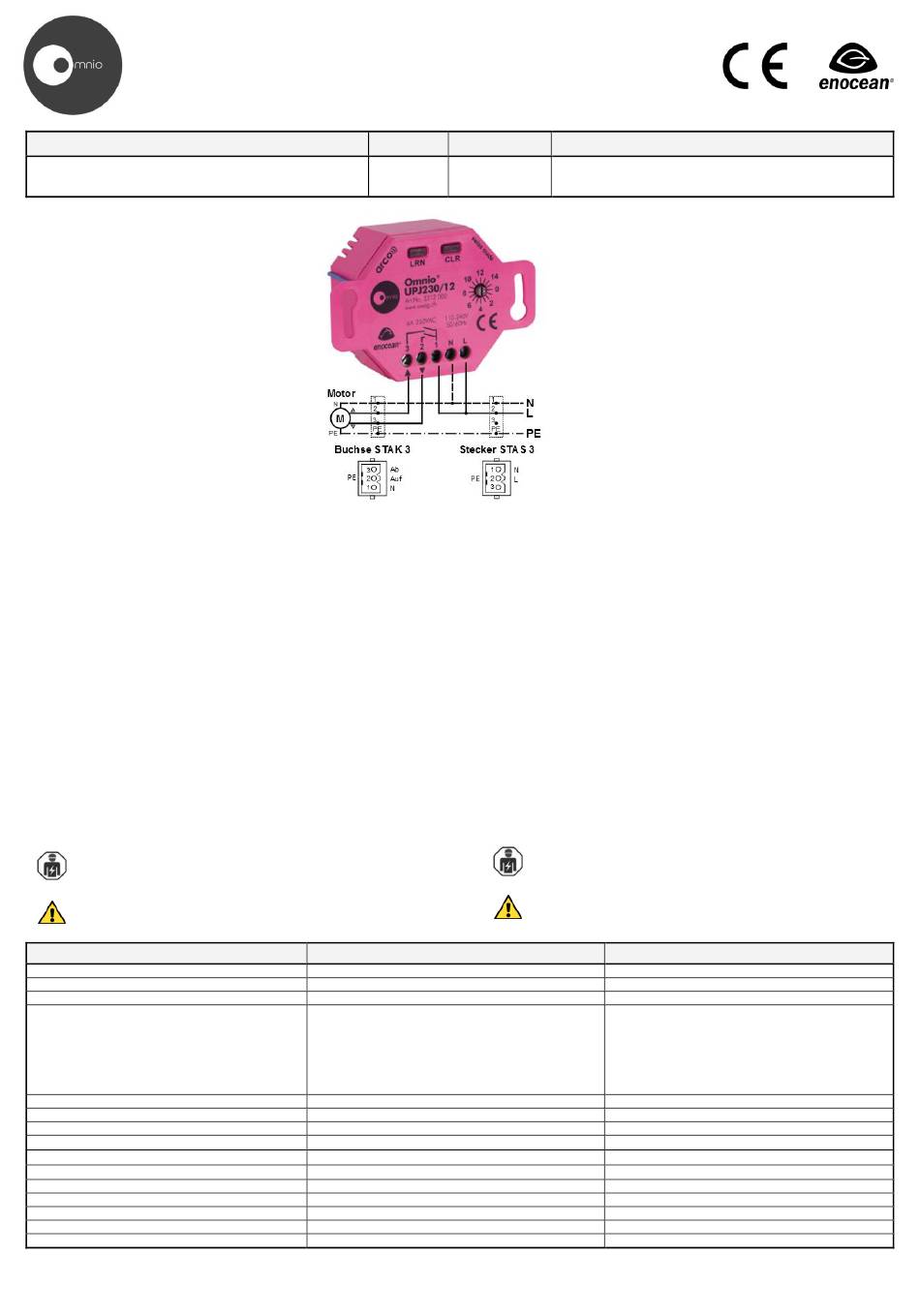

Omnio KXJ230/12 Bedienungsanleitung

Bedienungsanleitung
Kabel-Multi-Jalousieaktor
1-Kanal
Bezeichnung
Kabel-Multi-Jalousieaktor 1-Kanal, 2 verriegelte Schliesskontakte
6 A 230 V~, Versorgungsspannung 230 V~, mit Steckanschluss
Hirschmann STAK 3 / STAS 3, 0.3 m
KURZANLEITUNG
• Jalousieaktor zwischen Speisung und Rohrmotor
anschliessen
• Jalousieaktor mit E-Tool über ARCO-Technologie konfigu-
rieren
FUNKTIONEN
• Ansteuerung von 230 V~ Rohrmotoren in Jalousien, Son-
nenrollos, Markisen, Roll- oder Garagentoren
• Lamellenpositionierung
• Bedienung durch Hand- oder Wandsender
• Fenster- und Schiebetürüberwachung
• Automatikfunktionen für Wind, Sonne und Regen
im Zusammenspiel mit einer Omnio Wetterstation
• Positionierfunktionen und Rückmeldungen für übergeord-
nete Steuerungen und Visualisierungen
• Repeaterfunktion
• Vergossene Version, entspricht IP54
• EnOcean Equipment Profile (EEP) D2-05-00
• ARCO fähig (AWAG Remote Commissioning)
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste
Parameter zugeordnet werden.
PRODUKTBESCHREIBUNG
Der Omnio Kabel-Multifunktions-Jalousieaktor 1-Kanal KXJ230/12 ist ein Gerät
zum Ansteuern von 230 V~ Rohrmotoren in Jalousien, Sonnenrollos, Markisen
und Roll- oder Garagentoren. Seine zwei gegeneinander verriegelten Ausgänge
dienen zur Regelung eines Antriebs und können von bis zu 50 Omnio Funk-
sendern angesteuert werden. Dies erlaubt die genaue Positionierung von Jalousie
und Lamellen. Weitere Merkmale sind Fenster- und Schiebetürüberwachung,
Innentemperatur gesteuerte Automatikfunktion, Anschluss einer Omnio Wetter-
station XFJ sowie Positionierfunktionen und Rückmeldungen für übergeordnete
Steuerungen oder Visualisierungen. Bidirektionale Kommunikation, EEP D2-05-
00. Zusätzlich kann bei Reichweitenproblemen die eingebaute Repeaterfunktion
aktiviert werden. Vergossene Ausführung, entspricht IP54, geeignet als Zwischen-
stecker für die Montage im Storenkasten. Mit Hirschmann Steckanschlüssen 0.3
m STAK 3 / STAS 3. Die Konfiguration erfolgt per Funk über ARCO Technologie
(AWAG Remote Commissioning) mit E-Tool Silberlizenz.
INSTALLATION
Das Gerät ist als Zwischenstecker für Installation in Innen- und
Aussenräumen unter Einhaltung der technischen Daten und gängi-
gen Sicherheitsvorschriften bestimmt.
Das Gerät muss mit einem Leitungsschutzschalter abgesichert
werden.
TECHNISCHE DATEN
Absicherung des Gerätes (Sicherungsautomat / Sicherung)
Maximaler Einschaltstrom
Schaltleistung AC15 (230 V~)
1-Phasen Motorlast AC3 (230 V~)
Dauerkurzschlussfest (Steuerteil)
EnOcean Equimpent Profile (EEP)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
KXJ230/12
Spannungsversorgung
Standby-Verbrauch
Lastausgang
Schaltkontakt 2 verriegelte Schliesskontakte potentialfrei
2 interlocked isolated closing contacts
Bemessungsstrom
Schaltleistung AC1
Schutzart
Überspannungsschutz
Technologie
EnOcean TCM320 bidirektional / bidirectional
Funkmodul
Umweltbedingungen
Gehäuse
Gewicht
EC-Direktiven
Normen EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
Multi blind cable actuator
Typ / Type Art.-No./Item N°
KXJ230/12 3156 000
GENERAL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be programmed and deprogrammed to an
actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
PRODUCT DESCRIPTION
The Omnio multi-functional cable blind actuator 1-channel KXJ230/12 is a device
to control 230 V~ tubular motors of blinds, sun blinds, awnings, sliding gates or
garage doors. Its two interlocked outputs are able to regulate one drive and can
be actuated from up to 50 Omnio radio transmitters. This allows the exact posi-
tioning of the blinds and the slats. Further features are window and sliding door
surveillance, indoor temperature controlled automatic mode, connection of an
Omnio weather station XFJ, positioning functions and feedback for higher-level
control and visualisation. Bidirectional communication, EEP D2-05-00. In addition
this actuator can be used as repeater in case of range issues. Encapsulated
version, like IP54, is suitable as plug adapter to be mounted in the blind box. With
Hirschmann connectors 0.3 m STAK 3 / STAS 3. The programming is carried out
by radio transmission via ARCO technology (AWAG Remote Commissioning) and
the E-Tool silver license.
INSTALLATION
This device is suitable as plug adapter installed indoors and outdoors
in compliance with the technical data and common safety regula-
tions.
This device needs to be protected by a circuit breaker.
KXJ230/12
110-240 V~ 50/60 Hz
< 1 W
13 A
6 A / 240 V~
10 A
1500 VA
300 VA
185 W
Entspricht / like IP54
✓
✓
EnOcean 868 MHz
D2-05-00
-20 ... + 50 °C / 5 .. 95 % rH
Lexan, ø 51 x 25 mm
180 g
2006/95/EC, 2004/108/EC
Manual
EnOcean-Technologie (868 MHz)
1-channel
Designation
Multi blind cable actuator 1-channel, 2 interlocked closing con-
tacts 6 A 230 V~, supply voltage 230 V~, with Hirschmann
connectors STAK 3 / STAS 3, 0.3 m
BRIEF INSTRUCTION
• Attach blind actuator between power supply and motor
• Configure blind actuator with E-Tool through ARCO technology
FUNCTIONS
• Controls 230 V~ tubular motors of blinds, sun blinds, awnings,
sliding gates or garage doors
• Slat angle settings
• Controlled by handheld or wall mounted transmitters
• Window and sliding door surveillance
• Automatic mode for wind, sun and rain in conjunction with an
Omnio weather station
• Positioning functions and feedback for higher-level control and
visualisation
• Repeater function
• Moulded version, like IP54
• EnOcean Equipment Profile (EEP) D2-05-00
• ARCO ready (AWAG Remote Commissioning)
TECHNICAL SPECIFICATIONS
Voltage supply
Standby power consumption
Hardware protection (automatic circuit breaker / fuse)
Power output
Switch contact
Rated current
Maximum inrush current
Rated load AC1
Rated load AC15 (230 V~)
Single phase motor rating AC3
Protection class
Overvoltage protection
Permanently short circuit proof (control unit)
Technology
Radio module
EnOcean Equipment Profile (EEP)
Environment
Housing
Weight
EC-Directives
Standards
