Omnio ES25-CH Bedienungsanleitung

Bedienungsanleitung
Einsteigerset Nr. 25
Minuterie Schrittschalter EcoSwitch
Bezeichnung
Vorkonfiguriertes Set bestehend aus Wandsender WS-CH
und Schaltaktor EB-UNO, 1 Schliesskontakt 16 A 230 V~,
Versorgungsspannung 230 V~
KURZ ANLEITUNG
• Schaltaktor gemäss Schema anschliessen
• Wandsender montieren
Fertig!
EIGENSCH AF TEN
• Plug&Play - komplett vorkonfiguriertes Set
• Der mitgelieferte Wandsender ist bereits mit der
Funktion A23 Minuterie EcoSwitch (AW23) eingelernt
• Treppenlichtdauer von 1 Sekunde bis 60 Stunden
einstellbar, Standard = 3 Minuten
• Bis zu 49 Wandsender einlernbar
• Äusserst kompakte Bauform
• Nebenstelleneingang
• Repeaterfunktion über ARCO zuschaltbar
• EnOcean Equipment Profile (EEP) D2-01-00
• ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern. Die
Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste Pa-
rameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne ma-
nuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software E-
Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG

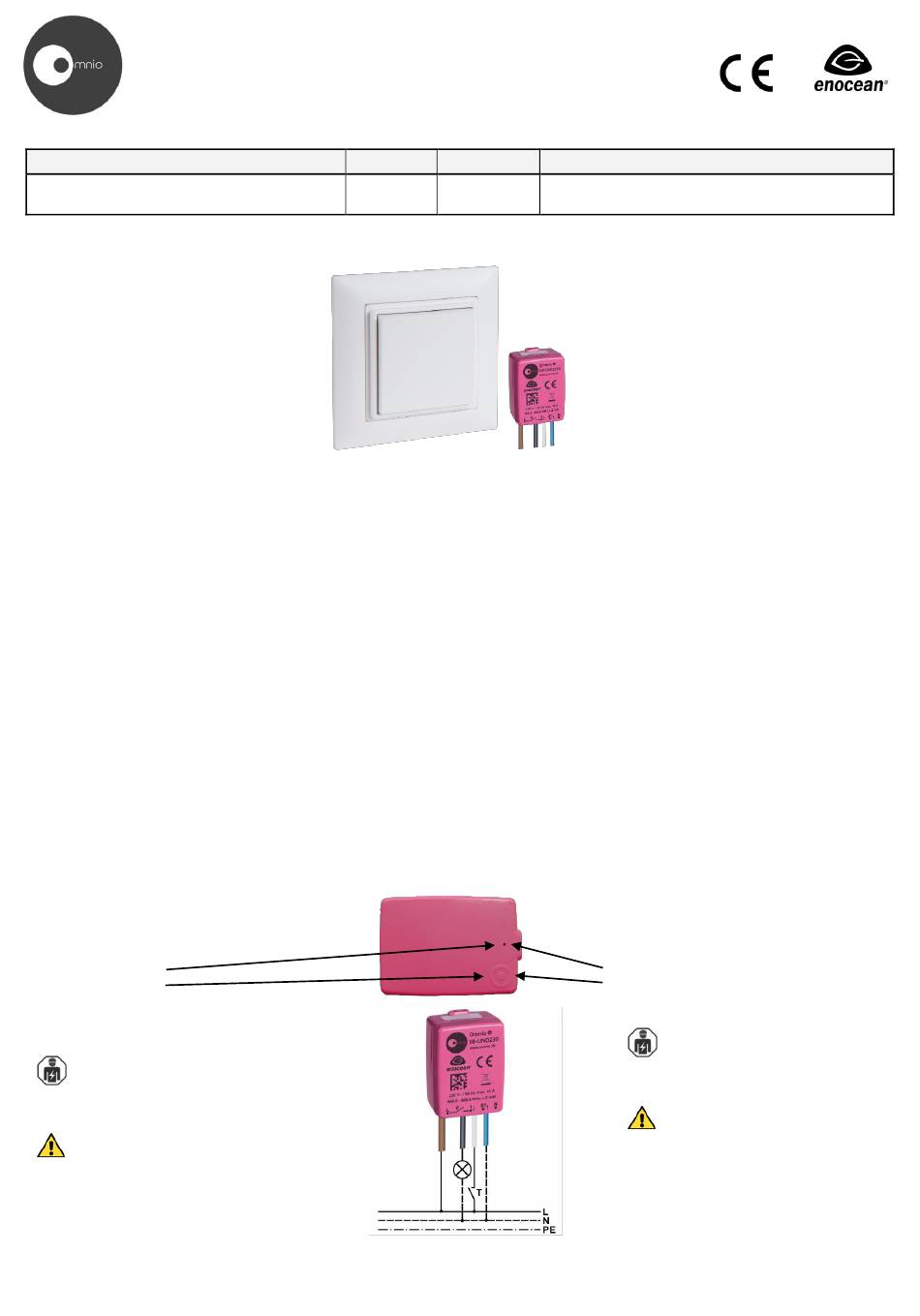

Das Omnio Einsteigerset Nr. 25: Minuterie EcoSwitch ist ein vorkonfiguriertes
Set zum Schalten von elektrischen Verbrauchern. Es lässt sich ohne weitere Kon-
figuration installieren. Das Set besteht aus einem Schaltaktor EB-UNO und einem
Wandsender WS-CH, welcher bereits mit der Funktion A23 Minuterie EcoSwitch
(AW23) eingelernt ist. Sein potentialgebundener 230 V~ Ausgang kann von bis zu
49 Omnio Funksendern angesteuert werden. Jedem dieser Sender wird auf dem
Schaltaktor automatisch die Funktion A23 Minuterie EcoSwitch (AW23) zugeord-
net. Über ARCO kann der Repeater aktiviert werden. Der Nebenstelleneingang ist
standardmässig mit der Funktion A23 Minuterie EcoSwitch (AW23) belegt. Bidirek-
tionale Kommunikation, EEP D2-01-00, ARCO fähig (AWAG Remote Commission-
ing). Geeignet als Einbaugerät.
ANZEIGE - UND BEDIENE LEM ENTE
Anschlüsse
• braun
Netzspannung L 230 V~
• blau
Netzspannung N 230 V~
• schwarz Relaisausgang 230 V~
• weiss
Nebenstelleneingang T
Bedienelemente
• LED
LED grün/rot
• LRN
Lerntaste
INST ALL ATIO N
Das Gerät ist für feste Installation in Innenräu-
men (trockene Räume) zum Einbau in Kunst-
stoffdosen durch autorisiertes Fachpersonal
unter Einhaltung der technischen Daten und
gängigen Sicherheitsvorschriften bestimmt.
Das Gerät muss mit einem 16 A Leitungs-
schutzschalter abgesichert werden.
INST ALL ATIO N
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
ES25-CH
Timer Stepswitch EcoSwitch
Typ / Type Art.-No./Item N°
ES25-CH 9100 025
GENER AL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited nubmer of ac-
tuators. The radio transmitter can be manually programmed and deprogrammed to
an actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by radio
without manual access to the device. The powerful software E-Tool constitutes the
key component for convenient planning, configuring and documenting projects of
any size right at your desk.
PRODUCT DESCRIPTIO N
The Omnio starter set N° 25: Timer EcoSwitch is a preconfigured set for switch-
ing electrical loads. It can be installed without further configuration. The set consists
of a switching actuator EB-UNO and a wall mounted transmitter WS-CH, which is
already programmed with the function A23 Timer EcoSwitch (AW23). Its non-iso-
lated 230 V~ output is able to be controlled by up to 49 Omnio radio transmitters.
Each transmitter can be programmed with the function A23 Timer EcoSwitch
(AW23). Via ARCO the repeater can be activated as well. The extension input is
preconfigured by default with the function A23 Timer EcoSwitch (AW23). Bidirec-
tional communication, EEP D2-01-00, ARCO ready (AWAG Remote Commission-
ing). Suitable as built-in unit.
Manual
starter set N° 25
EnOcean-Technologie (868 MHz)
Designation
Preconfigured set consisting of wall mounted transmitter WS-CH
and switching actuator EB-UNO, 1 closing contact 16 A 230 V~,
supply voltage 230 V~
BRIEF INSTRUCTION
• Attach switching actuator according to plan
• Mount wall mounted transmitter
• Done!
FE ATURES
• Plug&Play - completely preconfigured set
• The included wall mounted transmitter is already
programmed with function A23 Timer EcoSwitch (AW23)
• Staircase light duration adjustable from 1 second upto 60
hours, default = 3 minutes
• Up to 49 transmitter can be programmed
• Extremely compact design
• Extension input
• Repeater function can be activated via ARCO
• EnOcean Equipment Profile (EEP) D2-01-00
• ARCO ready (AWAG Remote Commissioning)
DISPL AY AND OPER ATIN G ELEM ENTS
Connectors
• brown
line voltage L 230 V~
• blue
line voltage N 230 V~
• black
relay output 230 V~
• white
extension input T
Operating elements
• LED
LED green/red
• LRN
learn button
This device is suitable for flush mounted
sockets
through authorised personnel in compliance
with the technical data and common safety
regulations.
This device needs to be protected by a
16 A circuit breaker.
SW: V180201 / V01.002 / 20.02.2018 Seite 1 / 4
installed indoors (dry rooms)
9100025.docx / 1876140
