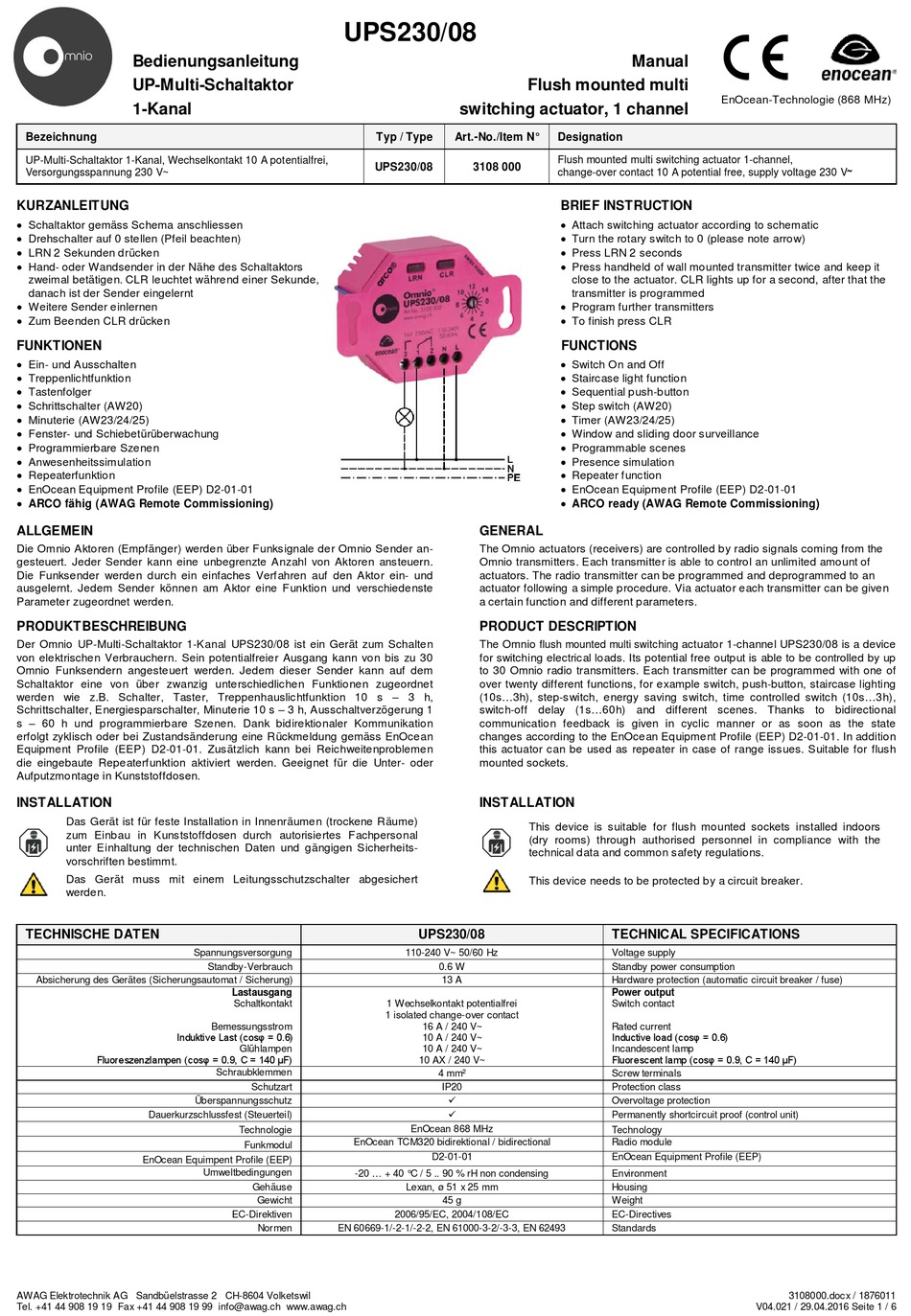

Omnio UPS230/08 Bedienungsanleitung

Up-multi-schaltaktor 1-kanal

Werbung

Bedienungsanleitung
UP-Multi-Schaltaktor
1-Kanal
Bezeichnung
UP-Multi-Schaltaktor 1-Kanal, Wechselkontakt 10 A potentialfrei,
Versorgungsspannung 230 V~
KURZANLEITUNG
• Schaltaktor gemäss Schema anschliessen
• Drehschalter auf 0 stellen (Pfeil beachten)
• LRN 2 Sekunden drücken
• Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer Sekunde,
danach ist der Sender eingelernt
• Weitere Sender einlernen
• Zum Beenden CLR drücken
FUNKTIONEN
• Ein- und Ausschalten
• Treppenlichtfunktion
• Tastenfolger
• Schrittschalter (AW20)
• Minuterie (AW23/24/25)
• Fenster- und Schiebetürüberwachung
• Programmierbare Szenen
• Anwesenheitssimulation
• Repeaterfunktion
• EnOcean Equipment Profile (EEP) D2-01-01
• ARCO fähig (AWAG Remote Commissioning)
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste
Parameter zugeordnet werden.
PRODUKTBESCHREIBUNG
Der Omnio UP-Multi-Schaltaktor 1-Kanal UPS230/08 ist ein Gerät zum Schalten
von elektrischen Verbrauchern. Sein potentialfreier Ausgang kann von bis zu 30
Omnio Funksendern angesteuert werden. Jedem dieser Sender kann auf dem
Schaltaktor eine von über zwanzig unterschiedlichen Funktionen zugeordnet
werden wie z.B. Schalter, Taster, Treppenhauslichtfunktion 10 s – 3 h,
Schrittschalter, Energiesparschalter, Minuterie 10 s – 3 h, Ausschaltverzögerung 1
s – 60 h und programmierbare Szenen. Dank bidirektionaler Kommunikation
erfolgt zyklisch oder bei Zustandsänderung eine Rückmeldung gemäss EnOcean
Equipment Profile (EEP) D2-01-01. Zusätzlich kann bei Reichweitenproblemen
die eingebaute Repeaterfunktion aktiviert werden. Geeignet für die Unter- oder
Aufputzmontage in Kunststoffdosen.
INSTALLATION
Das Gerät ist für feste Installation in Innenräumen (trockene Räume)
zum Einbau in Kunststoffdosen durch autorisiertes Fachpersonal
unter Einhaltung der technischen Daten und gängigen Sicherheits-
vorschriften bestimmt.
Das Gerät muss mit einem Leitungsschutzschalter abgesichert
werden.
TECHNISCHE DATEN
Absicherung des Gerätes (Sicherungsautomat / Sicherung)
Induktive Last (cosφ = 0.6)
Fluoreszenzlampen (cosφ = 0.9, C = 140 µF)
Dauerkurzschlussfest (Steuerteil)
EnOcean Equimpent Profile (EEP)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
UPS230/08
Spannungsversorgung
Standby-Verbrauch
Lastausgang
Schaltkontakt
Bemessungsstrom
Glühlampen
Schraubklemmen
Schutzart
Überspannungsschutz
Technologie
EnOcean TCM320 bidirektional / bidirectional
Funkmodul
Umweltbedingungen
-20 ... + 40 °C / 5 .. 90 % rH non condensing
Gehäuse
Gewicht
EC-Direktiven
Normen
EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
Flush mounted multi
switching actuator, 1 channel
Typ / Type
Art.-No./Item N°
UPS230/08
3108 000
GENERAL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be programmed and deprogrammed to an
actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
PRODUCT DESCRIPTION
The Omnio
flush mounted multi switching
for switching electrical loads. Its potential free output is able to be controlled by up
to 30 Omnio radio transmitters. Each transmitter can be programmed with one of
over twenty different functions, for example switch, push-button, staircase lighting
(10s...3h), step-switch, energy saving switch, time controlled switch (10s...3h),
switch-off delay (1s...60h) and different scenes. Thanks to bidirectional
communication feedback is given in cyclic manner or as soon as the state
changes according to the EnOcean Equipment Profile (EEP) D2-01-01. In addition
this actuator can be used as repeater in case of range issues. Suitable for flush
mounted sockets.
INSTALLATION
This device is suitable for flush mounted sockets installed indoors
(dry rooms) through authorised personnel in compliance with the
technical data and common safety regulations.
This device needs to be protected by a circuit breaker.
UPS230/08
110-240 V~ 50/60 Hz
0.6 W
13 A
1 Wechselkontakt potentialfrei
1 isolated change-over contact
16 A / 240 V~
10 A / 240 V~
10 A / 240 V~
10 AX / 240 V~
4 mm²
IP20
EnOcean 868 MHz
D2-01-01
Lexan, ø 51 x 25 mm
45 g
2006/95/EC, 2004/108/EC
Manual
EnOcean-Technologie (868 MHz)
Designation
Flush mounted multi switching actuator 1-channel,
change-over contact 10 A potential free, supply voltage 230 V~
BRIEF INSTRUCTION
• Attach switching actuator according to schematic
• Turn the rotary switch to 0 (please note arrow)
• Press LRN 2 seconds
• Press handheld of wall mounted transmitter twice and keep it
close to the actuator. CLR lights up for a second, after that the
transmitter is programmed
• Program further transmitters
• To finish press CLR
FUNCTIONS
• Switch On and Off
• Staircase light function
• Sequential push-button
• Step switch (AW20)
• Timer (AW23/24/25)
• Window and sliding door surveillance
• Programmable scenes
• Presence simulation
• Repeater function
• EnOcean Equipment Profile (EEP) D2-01-01
• ARCO ready (AWAG Remote Commissioning)
actuator 1-channel UPS230/08 is a device
TECHNICAL SPECIFICATIONS
Voltage supply
Standby power consumption
Hardware protection (automatic circuit breaker / fuse)
Power output
Switch contact
Rated current
Inductive load (cosφ = 0.6)
Incandescent lamp
Fluorescent lamp (cosφ = 0.9, C = 140 µF)
Screw terminals
Protection class
Overvoltage protection
Permanently shortcircuit proof (control unit)
Technology
Radio module
EnOcean Equipment Profile (EEP)
Environment
Housing
Weight
EC-Directives
Standards
3108000.docx / 1876011
V04.021 / 29.04.2016 Seite 1 / 6
