Bitte lesen Sie diese Gebrauchsanleitung
sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen.
Beachten Sie unbedingt die Hinweise zur
Sicherheit auf den Seiten 4 und 5!
Notieren Sie sich Modell und Seriennummer
Ihres Gerätes und nennen Sie diese bei
eventuellen Rückfragen mit Ihrem Fachhändler
oder einem LGE Servicepartner.
Modell:...................................................
Seriennummer:.....................................

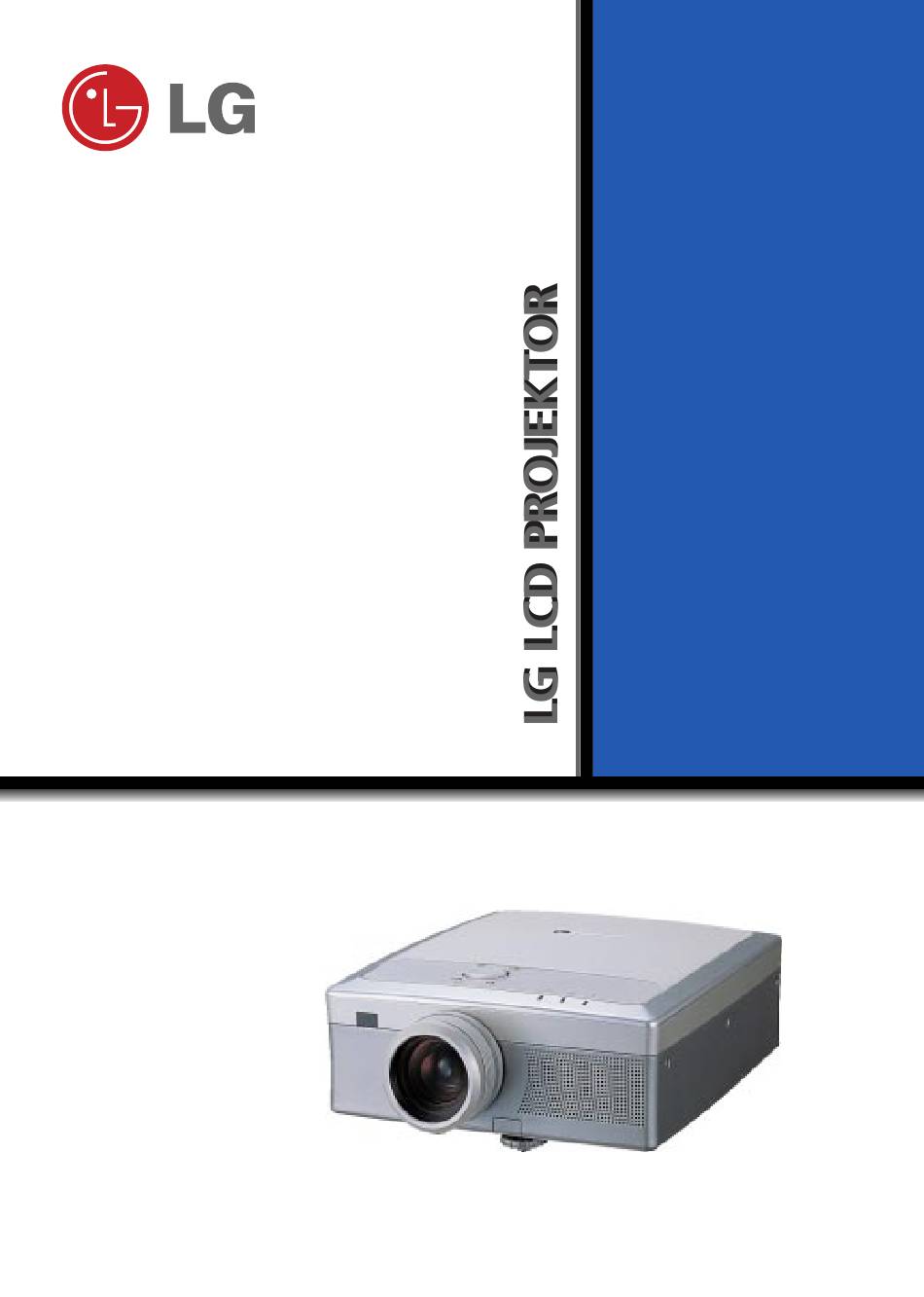

LP-XG22
LP-XG24
Gebrauchsanleitung
Werbung
Inhaltsverzeichnis

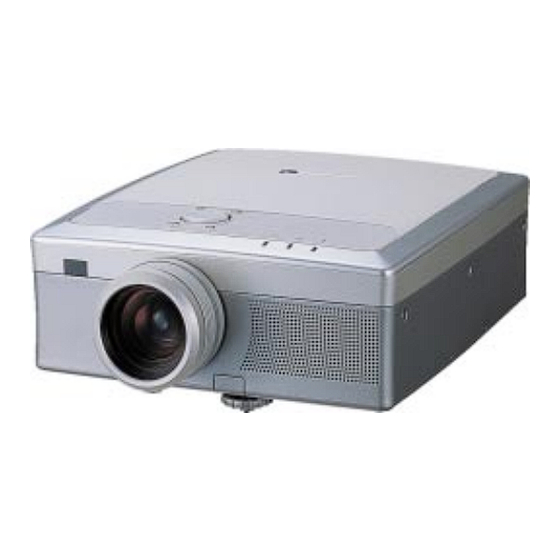

Verwandte Anleitungen für LG LP-XG22
Inhaltszusammenfassung für LG LP-XG22
- Seite 1 Beachten Sie unbedingt die Hinweise zur Sicherheit auf den Seiten 4 und 5! Notieren Sie sich Modell und Seriennummer Ihres Gerätes und nennen Sie diese bei LP-XG22 eventuellen Rückfragen mit Ihrem Fachhändler oder einem LGE Servicepartner. LP-XG24 Modell:........... Gebrauchsanleitung...
- Seite 1 Beachten Sie unbedingt die Hinweise zur Sicherheit auf den Seiten 4 und 5! Notieren Sie sich Modell und Seriennummer Ihres Gerätes und nennen Sie diese bei LP-XG22 eventuellen Rückfragen mit Ihrem Fachhändler oder einem LGE Servicepartner. LP-XG24 Modell:........... Gebrauchsanleitung...
- Seite 2 PROJEKTOR PROJEKTOR Das Handbuch zum LCD Projektor © 2001 by LG Electronics Deutschland GmbH Alle Rechte vorbehalten! Alle Angaben dieser Druckschrift wurden mit Sorgfalt erstellt und überprüft, trotzdem sind Irrtümer und Fehler nicht auszuschließen. Änderungen, insbesondere solche, die der technischen Weiterentwicklung dienen, bleiben vorbehalten.
- Seite 2 PROJEKTOR PROJEKTOR Das Handbuch zum LCD Projektor © 2001 by LG Electronics Deutschland GmbH Alle Rechte vorbehalten! Alle Angaben dieser Druckschrift wurden mit Sorgfalt erstellt und überprüft, trotzdem sind Irrtümer und Fehler nicht auszuschließen. Änderungen, insbesondere solche, die der technischen Weiterentwicklung dienen, bleiben vorbehalten.
- Seite 3 Sicherheitshinweise EINFÜHRUNG Wichtige Hinweise Kurzhinweise zum Gerät INSTALLATION UND Aufstellen des Projektors EINRICHTEN Einrichten Den Projektor einschalten Projektor ausschalten Den Projektor bedienen INHALT Die Signalquelle wählen ANSCHLÜSSE Verbindungen bei einem Desktop PC 21 Verbindungen bei einem Notebook PC 22 Verbindungen bei Macintosh Computerna 23 Verbindungen bei einem Macintosh PowerBook 26 Verbindungen bei einer Video-Quelle 27 Anschluss an einen Digital-TV Decoder 28...
- Seite 3 Sicherheitshinweise EINFÜHRUNG Wichtige Hinweise Kurzhinweise zum Gerät INSTALLATION UND Aufstellen des Projektors EINRICHTEN Einrichten Den Projektor einschalten Projektor ausschalten Den Projektor bedienen INHALT Die Signalquelle wählen ANSCHLÜSSE Verbindungen bei einem Desktop PC 21 Verbindungen bei einem Notebook PC 22 Verbindungen bei Macintosh Computerna 23 Verbindungen bei einem Macintosh PowerBook 26 Verbindungen bei einer Video-Quelle 27 Anschluss an einen Digital-TV Decoder 28...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die nachfolgenden Sicherheitshinweise und wichtigen Hinweise zum Gerät. Beachten Sie die nachfolgenden Sicherheitshinweise und wichtigen Hinweise zum Gerät. ¥ Die folgenden Hinweise sind durch Symbole gekennzeichnet. Diese Symbole bedeuten: Die Nichtbeachtung dieser Hinweise führt zu ernsthaften Schäden am Gerät und kann STOP für Sie lebensgefährlich sein. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die nachfolgenden Sicherheitshinweise und wichtigen Hinweise zum Gerät. Beachten Sie die nachfolgenden Sicherheitshinweise und wichtigen Hinweise zum Gerät. ¥ Die folgenden Hinweise sind durch Symbole gekennzeichnet. Diese Symbole bedeuten: Die Nichtbeachtung dieser Hinweise führt zu ernsthaften Schäden am Gerät und kann STOP für Sie lebensgefährlich sein. - Seite 5 STOP Außer der Objektivschutzkappe, der Ab- Um Staub vom Projektionsobjektiv zu ent- deckung des Lampenfachs und der Luft-fil- fernen, benutzen Sie die im Handel terabdeckung dürfen von Ihnen keine Teile erhältlichen Brillenputztücher oder einen des Projektors entfernt werden – es besteht kleinen Staubpinsel, wie er für Foto- und sonst Lebensgefahr durch einen elek- Camcorder-Objektive verwendet wird.
- Seite 5 STOP Außer der Objektivschutzkappe, der Ab- Um Staub vom Projektionsobjektiv zu ent- deckung des Lampenfachs und der Luft-fil- fernen, benutzen Sie die im Handel terabdeckung dürfen von Ihnen keine Teile erhältlichen Brillenputztücher oder einen des Projektors entfernt werden – es besteht kleinen Staubpinsel, wie er für Foto- und sonst Lebensgefahr durch einen elek- Camcorder-Objektive verwendet wird.
-
Seite 6: Wichtige Hinweise
Wichtige Hinweise Keine Einwirkung auf die Linse wäehrend Kein Kontakt wäehrend des Betriebs oder des Transports/Wechsels. kurz nachdem die Lampe ausgeschaltet wurde solange Wäermestrahlung an der Lüefteröeffnung oder dem Lampendeckel spüehrbar ist. Wenn der Projektor nicht benutzt wird, Um den Projektor vor mechanischen Be- sollten Sie ihn sicherheitshalber immer schädigungen zu bewahren, benutzen Sie vom Stromnetz trennen. -
Seite 6: Wichtige Hinweise
Wichtige Hinweise Keine Einwirkung auf die Linse wäehrend Kein Kontakt wäehrend des Betriebs oder des Transports/Wechsels. kurz nachdem die Lampe ausgeschaltet wurde solange Wäermestrahlung an der Lüefteröeffnung oder dem Lampendeckel spüehrbar ist. Wenn der Projektor nicht benutzt wird, Um den Projektor vor mechanischen Be- sollten Sie ihn sicherheitshalber immer schädigungen zu bewahren, benutzen Sie vom Stromnetz trennen. - Seite 7 Berühren Sie nicht mit den Fingern die Benutzen Sie keine scharfen Gegen- vergütete Frontlinse des Objektivs. Durch stände an den Gehäuseflächen des Fingerabdücke oder mechanische kann Projektors. es zu sichtbaren Qualitätseinbußen bei der Projektion kommen. Wenn nach längerem Betrieb an ungüns- Stellen Sie den Projektor so auf, dass tigen Stellplätzen zu viel Staub in den Pro- andere Personen nicht versehentlich auf...
- Seite 7 Berühren Sie nicht mit den Fingern die Benutzen Sie keine scharfen Gegen- vergütete Frontlinse des Objektivs. Durch stände an den Gehäuseflächen des Fingerabdücke oder mechanische kann Projektors. es zu sichtbaren Qualitätseinbußen bei der Projektion kommen. Wenn nach längerem Betrieb an ungüns- Stellen Sie den Projektor so auf, dass tigen Stellplätzen zu viel Staub in den Pro- andere Personen nicht versehentlich auf...
-
Seite 8: Kurzhinweise Zum Gerät
Kurzhinweise zum Gerät Die Gesamtansicht Die Gesamtansicht * Der LCD-Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze Punkte und/oder helle Punkte (rot, blau, grün), die permanent auf dem LCD-Projektor erscheinen. Dies ist keine Fehlfunktion, sondern ein ganz normaler Effekt aufgrund des Herstellungsverfahrens. Rückseitiger Lautsprecher Ein/Aus-Schalter /... -
Seite 8: Kurzhinweise Zum Gerät
Kurzhinweise zum Gerät Die Gesamtansicht Die Gesamtansicht * Der LCD-Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze Punkte und/oder helle Punkte (rot, blau, grün), die permanent auf dem LCD-Projektor erscheinen. Dies ist keine Fehlfunktion, sondern ein ganz normaler Effekt aufgrund des Herstellungsverfahrens. Rückseitiger Lautsprecher Ein/Aus-Schalter /... -
Seite 9: Das Kontrollfeld
Das Kontrollfeld Das Kontrollfeld Funktionsmenü-Taste; Bestätigungstaste ENTER MENU Hauptmenü einblenden, überprüft den Gerätestatus durch Menüs blättern, und sichert gewählte Menüs ausblenden. Funktionen. Pfeiltasten Lautstärke- und zur Auswahl von Menü- Pfeiltasten Funktionen. zur Auswahl von Funktionen in Menüs. PATTERN SOURCE Die Taste PATTERN Die Taste SOURCE Zwischen PC, AV und Wenn Sie die Taste... -
Seite 9: Das Kontrollfeld
Das Kontrollfeld Das Kontrollfeld Funktionsmenü-Taste; Bestätigungstaste ENTER MENU Hauptmenü einblenden, überprüft den Gerätestatus durch Menüs blättern, und sichert gewählte Menüs ausblenden. Funktionen. Pfeiltasten Lautstärke- und zur Auswahl von Menü- Pfeiltasten Funktionen. zur Auswahl von Funktionen in Menüs. PATTERN SOURCE Die Taste PATTERN Die Taste SOURCE Zwischen PC, AV und Wenn Sie die Taste... -
Seite 10: Die Fernbedienung
Kurzhinweise zum Gerät Die Fernbedienung Die Fernbedienung Ein-/Abschalten Menüs ein-/ausblenden Eingangsquelle wählen R Maustaste rechts L Maustaste links bzw. Zoom-In bzw. Zoom-Out SELECTOR siehe rechte Seite Icons und Fenster Laserpointer ein/aus markieren ein/aus ENTER Eingabe bestätigen Standbild ein/aus Farbhintergrund ein/aus RESIZE ein/aus Ton „stummschalten”... -
Seite 10: Die Fernbedienung
Kurzhinweise zum Gerät Die Fernbedienung Die Fernbedienung Ein-/Abschalten Menüs ein-/ausblenden Eingangsquelle wählen R Maustaste rechts L Maustaste links bzw. Zoom-In bzw. Zoom-Out SELECTOR siehe rechte Seite Icons und Fenster Laserpointer ein/aus markieren ein/aus ENTER Eingabe bestätigen Standbild ein/aus Farbhintergrund ein/aus RESIZE ein/aus Ton „stummschalten”... -
Seite 11: Funktionen Der Fernbedienung
Funktionen der Fernbedienung Funktionen der Fernbedienung aste Funktionen aste Funktionen POWER Projektor einschalten oder in Bereitschaft abschalten. SOURCE Zwischen PC, AV und S-VIDEO umschalten. MENU Menüs ein-/ausblenden. L MOUSE * Entspricht der linken Maus-Taste. Die Menüauswahl und andere Funktionen werden damit bestätigt. (oder auch Zoom-Out) * Verkleinert einen zuvor vergrößerten Bildausschnitt. - Seite 12 Kurzhinweise zum Gerät Projektor-Statusanzeigen Projektor-Statusanzeigen * Die Netzstrom-, Lampen-, Betriebs- und Temperaturanzeigen oben auf dem Projektor zeigen den Betriebszustand des Projektors an. Lampenanzeige Temperaturanzeige Betriebsanzeige ENTER MENU SOURCE PATTERN Bereitschaftsanzeige POWER Orange Projektor in Bereitschaft abgeschaltet (Standby). Bereitschaftsanzeige Grün Das Gerät ist eingeschaltet. Orange Projektor in Bereitschaft abgeschaltet (Standby).
-
Seite 13: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Mitgeliefertes Zubehör 1.5V Batterien (AA-Typ) Netzkabel Transporttasche/ Fernbedienung AV--Kabel Schwamm zum Schutz der Linse Audio-Kabel Computer-Kabel Macintosh-Adapter SCART to RCA jack (Option) Maus-Anschlusskabel PS/2 Maus-Kabel (IBM oderKompatible), Macintosh-Maus-Kabel, der kleine Stecker hat 6 Kontaktstifte der kleine Stecker hat 4 Kontaktstifte Empfehlenswertes weiteres Zubehör * Erhältlich gegen Aufpreis bei Ihrem Fachhändler. -
Seite 14: Aufstellen Des Projektors
Aufstellen des Projektors * Der Projektor darf unter den folgenden Umgebungsbedingungen nicht aufgestellt werden. Dies könnte zu Störungen oder Schäden am Gerät führen. Sorgen Sie für gute Luftzirkulation am Projektor. Der Projektor ist mit Lüftungsschlitzen Stellen Sie das Gerät nicht auf Teppichen, ausgestattet. - Seite 15 Die Lüftungsschlitze und Öffnungen des Geräts dürfen nicht blockiert werden. Es besteht die Gefahr der Überhitzung. Der LCD-Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze Punkte und/ oder helle Punkte (rot, blau, grün), die permanent auf dem LCD-Projektor erscheinen. Dies ist keine Fehlfunktion, sondern ein ganz normaler Effekt aufgrund des Herstellungsverfahrens.
-
Seite 16: Einrichten
Einrichten Allgemeine Hinweise zum Betrieb Allgemeine Hinweise zum Betrieb . Den Projektor und die Signalquelle (PC oder AV-Gerät) auf eine stabile und ebene Fläche stellen. . Die Entfernung zwischen dem Projektor und der Projektionsfläche bestimmt die Größe der Bilddarstellung. Einige der erreichbaren Größen können Sie der Tabelle entnehmen. -
Seite 17: Das Kensington-Sicherheitssystem
Das Kensington-Sicherheitssystem Das Kensington-Sicherheitssystem Der Projektor ist mit einem Anschluss für das Kensington-Sicherheitssystem ausgestattet. Die untenste- hende Abbildung zeigt, wie die Sicherung des Gerätes durchgeführt wird. Für weitere, detailierte Informationen verweisen wir auf die mit dem Produkt gelieferte Gebrauchs- anleitung. Informationen finden Sie auch unter http://www.kensington.com, auf der Internet Homepage der Firma Kensington. -
Seite 18: Den Projektor Einschalten
Den Projektor einschalten Entfernen Sie die Objektivschutzkappe. Drücken Sie die Taste auf der Fernbedienung oder dem Kontrollfeld des Projektors. POWER Die Betriebsanzeige blinkt grün während der nun folgenden Aufwärmphase. Nach dem Einschalten vergeht ca. 1 Minute bis zur Anzeige des Bildes, da die Lampen des Projektors erst gekuhlt werden mussen. -
Seite 19: Projektor Ausschalten
Projektor ausschalten Drücken Sie die Ein/Aus-Taste auf der Geräteoberseite oder die Taste auf der POWER Fernbedienung. Ausschalter? Bitte taste erneut drücken. Drücken Sie die Ein/Aus-Taste auf der Geräteoberseite oder die Taste auf der POWER Fernbedienung erneut, um das Gerät auszuschalten. Solange die Betriebsanzeige rot blinkt, lassen Sie den Netzstecker noch in der Steckdose. -
Seite 20: Den Projektor Bedienen
Den Projektor bedienen Scharfeinstellung und Bildpositionierung Scharfeinstellung und Bildpositionierung Überprüfen Sie die Schärfe und die richtige Position des Bildes auf der Projektionsfläche. Zoom-Ring Fokussier-Ring Der äußere Ring des Objektivs ist der Fokussier-Ring, durch Drehen kann die Bildschärfe optimiert werden. Der innere Ring des Objektivs ist der Zoom-Ring, durch Drehen kann die Bildgröße der Projektion verändert werden. Um das projezierte Bild etwas höher oder tiefer zu stellen, lässt sich der Gerätefuß... -
Seite 21: Die Signalquelle Wählen
Die Signalquelle wählen Drücken Sie die Taste SOURCE Mit jedem erneuten Drücken der Taste wird der Eingang der Signalquellen, wie nachste- SOURCE hend abgebildet, umgeschaltet. S-VIDEO... -
Seite 22: Verbindungen Bei Einem Desktop Pc
Verbindungen bei einem Desktop PC * Sie können den Projektor an jeden PC mit VGA, SVGA, XGA oder SXGA Bildschirmauflösung anschließen. * Für die Bildschirmauflösungen VGA und SVGA kann darüberhinaus die RESIZE-Funktion genutzt werden. * Die REZIZE-Funktion wird auf Seite 36 beschrieben; eine Referenztabelle der vom Projektor unterstützten Bildschirmauflösungen finden Sie auf Seite 44. -
Seite 23: Verbindungen Bei Einem Notebook Pc
Verbindungen bei einem Notebook PC Mouse Computer Computer Out Audio Computer In Audio L/MONO Video S-Video Stellen Sie die in der Abbildung gezeigten Verbindungen her. Einen beliebigen Stecker des Computer-Kabels in Computer In des Projektors stecken, den anderen Stecker mit dem Anschluss für einen externen Monitor am Notebook ver- binden. -
Seite 24: Verbindungen Bei Macintosh Computern
Verbindungen bei Macintosh Computern * Für eine der Verbindungen benötigen Sie eventuell den als Zubehör mitgelieferten Macintosh-Adapter. Mouse Computer Computer Out Computer In Audio Audio L/MONO Video S-Video Stellen Sie die in der Abbildung gezeigten Verbindungen her. Einen beliebigen Stecker des Computer-Kabels in Computer In des Projektors stecken. Den Stecker des Macintosh-Monitorkabels in Computer Out des Projektors stecken –... -
Seite 25: Der Adapter Für Ältere Macintosh-Modelle
Adapter für ältere Macintosh-Modelle Adapter für ältere Macintosh-Modelle Kennung (Buchstabe) einstellen 1 2 3 4 5 6 7 8 9 Kennung (Ziffer) einstellen Hinweis Erst mit der Einführung der Power Mac-Reihe hat Apple die bis dahin verfolgte Praxis der „eigenständigen“ Graphikkarten mit entsprechend eher unüblichen Monitorauflösungen ge- ändert. -
Seite 26: Auflösung
Verbindungen bei Macintosh Computern Einzustellender Buchstabe am Adapter für das jeweilige Modell und dessen Auflösung Einzustellender Buchstabe am Adapter für das jeweilige Modell und dessen Auflösung Bildschirmformat 12“ 13“ / 14“ 15“ Portrait SVGA SVGA 16“ Farbe 19“ Farbe 19“ Farbe 2Page S/W 21“... -
Seite 27: Verbindungen Bei Einem Macintosh Powerbook
Verbindungen bei einem Macintosh PowerBook * Für eine der Verbindungen benötigen Sie eventuell den als Zubehör mitgelieferten Macintosh-Adapter. Mouse Computer Computer Out Audio Computer In Audio L/MONO Video S-Video Stellen Sie die in der Abbildung gezeigten Verbindungen her. Einen beliebigen Stecker des Computer-Kabels in Computer In des Projektors stecken. Stellen Sie am Macintosh-Adapter entsprechend der gewählten Auflösung für das Power- Book die die Kennung (Ziffer und Buchstabe) ein, die für diese Auflösung erforderlich sind (auf den Seiten 24 und 25 finden Sie dazu weitere Hinweise), und stecken Sie dann den... -
Seite 28: Verbindungen Bei Einer Video-Quelle
Verbindungen bei einer Video-Quelle * Sollte die automatische Videosignalerkennung im AV-Eingangs-Modus das richtige Videosystem nicht identi- fizieren koennen, drüecken Sie bitte die Taste auf der Fernbedienung. Der Projektor füehrt dann AUTO TRACKING die Feinabstimmung der automatischen Videosignalerkennung durch. * Sie können Camcorder, Videorecorder, Video Player und DVD Player an den Projektor anschließen. Mouse Computer Computer Out... -
Seite 29: Anschluß An Einen Digital-Tv Decoder
Anschluß an einen Digital-TV Decoder * Zum Empfang eines DTV-Programms ist der Anschluß eines externen DTV-Receivers(Settop- Box) an den Projektor nöetig. * Zum Anschluß der DTV Settop Box an den Projektor schlagen Sie bitte in der Bedienungsanleitung Ihres DTV-Empfäengers nach. Mouse Computer Audio... -
Seite 30: Die Funktionsmenüs Einblenden
Die Funktionsmenüs einblenden * Wenn kein Eingangssignal vorhanden ist, wird auch kein Menü auf der Projektionsfläche gezeigt. Drücken Sie die Taste .Das Hauptmenü wird eingeblendet. MENU Drücken Sie die Taste nach oben oder unten, um ein Untermenü auszuwählen. Innerhalb SELECTOR der Untermenüs können Sie die einzelnen Menüpunkte ebenfalls so anwählen. -
Seite 31: Die "Still"-(Standbild-) Funktion
Die „STILL“-(Standbild-) Funktion Wenn ein bewegtes Bild „eingefroren“ werden soll, drücken Sie die Taste STILL * Sie haben die Möglichkeit, das Bild als Standbild „einzufrieren”. * Diese Funktion ist allerdings bei der Auflösung UXGA(1600X1200, 60Hz) nicht anwendbar. Standbild Bewegtbild Durch erneutes Drücken der Taste , wird die Funktion wieder ausgeschaltet. -
Seite 32: Die Menü- Und Osd-Sprache Wählen
Die Menü- und OSD-Sprache wählen Die Taste drücken und mit der Taste das Menü SPEZIAL anwählen, so wie in der MENU SELECTOR nachfolgenden Abbildung dargestellt. zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Die Taste drücken und mit der Taste den Menüpunkt [Sprache] auswählen. -
Seite 33: Lampennutzungszeit Anzeigen
Lampennutzungszeit anzeigen Die Taste drücken und mit der Taste das SPEZIAL-Menü auswählen. MENU SELECTOR zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Die Taste drücken und mit der Taste den Menüpunkt [Lamp Inbetrieb] ENTER SELECTOR auswählen. zurück bewegen Menu Menu VIDEO VIDEO... -
Seite 34: Die Funktion Blank (Farbhintergrund)
Die Funktion BLANK (Farbhintergrund) * Diese Funktion ist sehr sinnvoll, um z.B. bei Präsentationen gezielt auf Pausen hin zu weisen. Hintergrundfarbe anzeigen Hintergrundfarbe anzeigen Die Taste drücken. BLANK * Der Bildinhalt wechselt auf die Projektion einer Hintergrundfarbt – die Voreinstellung ist Blau. * Die Grundeinstellung der Farbe kann von Ihnen verändert werden, sehen Sie dazu die Hinweise auf Seite 34. -
Seite 35: Hintergrundfarbe Ändern
Hintergrundfarbe ändern Hintergrundfarbe ändern Die Taste drücken und mit der Taste das SPEZIAL-Menü auswählen. MENU SELECTOR zurück bewegen enter Menu Menu VIDEO POSITION SPEZIAL TRACKING Die Taste drücken und mit der Taste den Menüpunkt [Leeres Bild] auswählen. ENTER SELECTOR Mit der Taste die neue Farbe für den Hintergrund der Funktion „LEERES“... -
Seite 36: Das Bild Horizontal / Vertikal Spiegeln
Das Bild horizontal / vertikal spiegeln Das Bild horizontal spiegeln Das Bild horizontal spiegeln * Mit dieser Funktion werden die rechte und linke Seite eines Bildes bei der Projektion „vertauscht“. Dadurch ist beispielsweise, eine entsprechende Projektionsfläche vorausgesetzt, eine „Rückprojektion“ möglich. Die Taste drücken und mit der Taste das SPEZIAL-Menü... -
Seite 37: Das Bild Vertikal Spiegeln
Das Bild vertikal spiegeln Das Bild vertikal spiegeln * Mit dieser Funktion werden die untere und obere Seite eines Bilds bei der Projektion „vertauscht“. Dadurch ist es möglich, den Projektor unter der Raumdecke zu platzieren. Füri eine seitenrichtige Projektion des Bildes müssen dann sowohl rechts und links als auch unten und oben vertauscht werden. -
Seite 38: Einstellung Für Vga-Auflösung (Dos)
Einstellung für VGA-Auflösung (DOS) * Wenn Sie mit dem Projektor von einem PC in der DOS-Standardauflösung VGA ein Eingangssignal er-hal- ten, muss eine von zwei dafür möglichen Auflösungen im Menü SPECIAL eingestellt werden BEVOR Sie den PC einschalten. * Alle anderen Bildschirm-Auflösungen der PC-Quelle werden vom Projektor automatisch erkannt, nur die Formate 640X400, 70Hz und 720X400, 70Hz müssen von Ihnen manuell vorgewählt werden. -
Seite 39: Die Funktion Resize
Projektor in der Funktion RESIZE eine niedrigere oder höhere Auflösung darstellen als das Eingangs- signal liefert. Um die Bildqualität nicht sichtbar zu verschlechtern, wird die Datenmenge komprimiert. * Beim Modell LP-XG22/XG24 ist diese Funktion nur für die Auflösung SVGA (800X600) verfügbar. Die Taste drücken. -
Seite 40: Die Bildposition Korrigieren
Die Bildposition korrigieren Horizontal, V ertikal, Keystone Horizontal, V ertikal, Keystone * Wenn das positionierte Bild aufgrund des Eingangssignals nicht optimal auf der Projektionsfläche erscheint, können Sie mit dieser Einstellung die Bildposition horizontal und vertikal korrigieren. * Den sogenannten Keystone-Effekt, der entsteht, wenn sich das Objektiv nicht im rechten Winkel zur Projektionsfläche befindet, können Sie ebenfalls korrigieren. -
Seite 41: Die Zoom-Funktion
TITLE Die Zoom-Funktion Die Zoom-Funktion Die Taste drücken. ZOOM Durch Bewegen der Taste das rechteckige „Zoom-Feld“ in die gewünschte Position SELECTOR bringen und dann die Taste drücken. Die Ausschnittwahl wird damit bestätigt. ENTER Durch Drücken der Taste L oder R den gewählten Ausschnitt verkleinern MOUSE MOUSE... -
Seite 42: Die Funktion Tracking
Die Funktion TRACKING Auto T racking Auto T racking • Die unterschiedlichen Arten der Signalaufbereitungen in den an den Projektor angeschlossenen Computern kann in ungünstigen Fällen zu falschen Formatdarstellungen und zu Bildstörungen wie Flackern und Zittern führen. Mit der automatischen Tracking-Funktion und den zwei weiteren Feineinstellungen „Clock“... - Seite 43 Clock Frequenz und Manuell. Offset Clock Frequenz und Manuell. Offset * Clock Frequenz Mit dieser Funktion kann die Anpassung der Bildgröße (die durch die gewählte Bildauflösung des PC mit bestimmt wird) an die Projektionsfläche verbessert werden. * Manuell. Offset Mit dieser Funktion wird eine Feineinstellung der Clock-Funktion bewirkt. Drücken Sie die Taste und wählen Sie mit der Taste das TRACKING-Menü.
-
Seite 44: Kontrast Und Farbe Korrigieren
Kontrast und Farbe korrigieren Die Taste drücken und mit der Taste das Menü VIDEO anwählen – es zeigt, je nach MENU SELECTOR gewählter Eingangsquelle, den unten abgebildeten Aufbau. <AV/S-VIDEO-Modus> <PC-Modus> zurück bewegen enter zurück bewegen enter Menu Menu Menu Menu VIDEO VIDEO POSITION... -
Seite 45: Unterstützte Bildschirmauflösungen
Unterstützte Bildschirm-Auflösungen * Der Projektor projeziert Bilder mit einer Auflösung von 1024X768 Bildpunkten. Um auch höhere Auflösungen darstellen zu können (1152X864 oder 1280X1024), werden diese auf 1024X768 komprimiert. Die folgende Tabelle ist ein Überblick aller vom Projektor unterstützten Signal- und Auflösungsformate. Bildauflösung Bildwiederholfrequenz Horizontalfrequenz... -
Seite 46: Das Luftfilter Des Lüfters Reinigen
Hinweise zur Instandhaltung Die Frontlinse des Objektivs reinigen Die Frontlinse des Objektivs reinigen Reinigen Sie die das Glas der Frontlinse in jedem Fall, wenn Staubablagerungen schon sichtbar sind. Wischen Sie mit einem im Handel erhältlichen Brillenputztuch über das Glas, bis alle Staubpartikel entfernt sind. Das Gehäuse des Projektors säubern Das Gehäuse des Projektors säubern Bevor Sie das Gehäuse reinigen, sollten Sie unbedingt den Netzstecker aus der Steckdose ziehen. -
Seite 47: Wichtige Daten
Wichtige Daten LP-XG22/XG24 Projektor-Modelle 22.9 mm LCD-Format 1.024X768 Bildpunkte Auflösung (Horizontal/Vertikal) Projektionsformat (Horiz./Vertikal) 1.01 m~7.6 m projezierbare Bildgrößen 1:1.3 Zoom Video Kompatibilitäet NTSC/PAL/SECAM/NTSC4.43/PAL-M/PAL-N 1.64 m~16.35 m empfohlene Projektionsentfernung 12 m max. Fernbedienungsreichweite Ausgangsleistung des integrierten Audio-Systems AC 110 - 240V~50/60Hz... - Seite 48 LG Electronics Deutschland GmbH Jakob-Kaiser-Straße 12 Postfach 244, 47877 Willich Telefon: 02154 / 492-0, Telefax: 02154 / 428799 www.lge.de...
