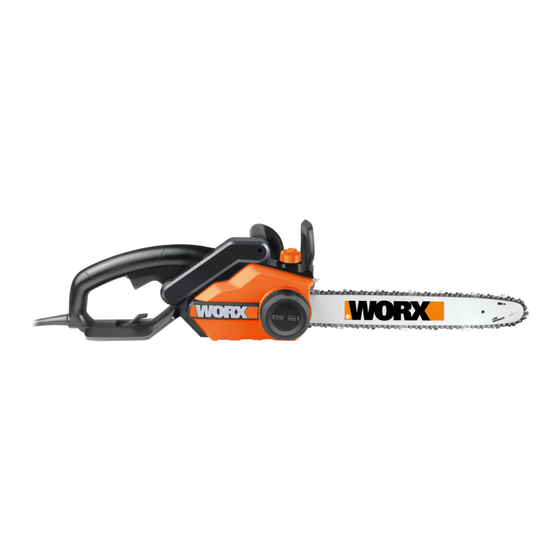

Inhaltszusammenfassung für Worx WG303E
- Seite 3 14 15...
- Seite 4 3-6mm 50 mm 50 mm...
- Seite 5 50 mm 50 mm...
- Seite 20 HINTERER HANDGRIFF EIN-/AuSSCHALTER EINSCHALTSPERRE ÖLTANKVERSCHLuSS RüCKSCHLAGBREMSEN-AuSLÖSuNG (HANDSCHuTz) VORDERER HANDGRIFF SCHwERT SäGEKETTE KRALLENANSCHLAG 10. SPANNGRIFF/ KETTENSPANNKNOPF 11. ABDECKuNG 12. KETTENSCHuTz 13. KETTENRAD 14. LAuFRICHTuNGS- uND SCHNEIDRICHTuNGSSyMBOL 15. SCHwERT-FüHRuNGSSTEG 16. ÖLDüSE 17. BEFESTIGuNGSBOLzEN 18. KETTENSPANNERBEFESTIGuNG 19. ÖLSTANDSANzEIGE (Siehe H) 20. KETTENFANGBOLzEN (Siehe C2) * Abgebildetes oder beschriebenes zubehör gehört teilweise nicht zum Lieferumfang.
-
Seite 21: Technische Daten
TECHnISCHE DATEn Typ wG303E (3- Bezeichnung der Maschine, repräsentiert die Kettensäge) Nennspannung 220-240V~50/60Hz Leistungsaufnahme 2000W Schwertlänge 400mm Kettengeschwindigkeit 12m/s Füllmenge Öl-Vorratsbehälter 200ml Kettenteilung 3/8” Anzahl der treibglieder Kettenbreite 0.05” Sägekettentyp ES:91VG Schwerttyp ES:160SDEA041 Gewicht (inkl. Ketten & Schwert) 4.8kg Schutzklasse LÄRMPEGEL UnD VIBRATIOnEn... - Seite 22 Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.
-
Seite 23: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
ALLGEMEInE Steckdose passen. Der Stecker darf in keiner weise verändert werden. SICHERHEITSHInWEISE Verwenden Sie keine Adapterstecker fÜR ELEKTROWERKZEUGE gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte wARNuNG! Lesen Sie alle Stecker und passende Steckdosen Sicherheitshinweise und verringern das Risiko eines elektrischen Anweisungen. Versäumnisse bei der Schlages. - Seite 24 mit Vernunft an die Arbeit mit einem sind und richtig verwendet werden. Elektrowerkzeug. Benutzen Sie kein Verwendung einer Staubabsaugung kann Elektrowerkzeug, wenn Sie müde Gefährdungen durch Staub verringern. sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten ALLGEMEINE stehen. Ein Moment der Unachtsamkeit SICHERHEITSHINwEISE FüR ELEKTROwERKzEuGE- VERwENDuNG beim Gebrauch des Elektrowerkzeuges...
- Seite 25 rechten Hand am hinteren Handgriff Schneidwerkzeuge mit scharfen und mit Ihrer linken Hand am Schneidkanten verklemmen sich weniger vorderen Handgriff fest. Das Festhalten und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, der Kettensäge in einer anderen zubehör, Einsatzwerkzeuge usw. Arbeitshaltung erhöht das Risko von entsprechend diesen Anweisungen.
-
Seite 26: Ursachen Und Vermeidung Eines Rückschlags
Befolgen Sie Anweisungen für die Elektrowerkzeugs. Er kann durch geeignete Schmierung, die Kettenspannung Vorsichtsmaßnahmen, wie nachfolgend und das wechseln von zubehör. beschrieben, verhindert werden: Halten Sie die Säge mit beiden Eine unsachgemäß gespannte oder – Händen fest, wobei Daumen und geschmierte Kette kann entweder reißen Finger die Griffe der Kettensäge oder das Rückschlagrisiko erhöhen. - Seite 27 SyMBOLE Vor Einstellungs- und Wartungsarbeiten oder wenn das Stromkabel beschädigt Achtung – Bedienungsanleitung oder durchtrennt ist, sofort den lesen! Netzstecker ziehen. Die Bedienungsanleitung durchlesen. Schadhafte und/ oder entsorgte elektrische oder elektronische Geräte Beim Arbeiten mit der müssen an den dafür vorgesehenen Elektrowerkzeug, tragen Sie eine Recycling-Stellen abgegeben Schutzbrille...
-
Seite 28: Montage
2. Die Kettensäge auf einer geraden Fläche Die Lebensdauer der Sägekette ablegen. hängt maßgeblich von 3. Verwenden Sie nur Original wORX ausreichender Schmierung und richtiger Ketten für das jeweilige Kettenschwert. Spannung ab. 4. Die Sägekette (8) in die umlaufende Nut DIe Sägekette nicht spannen wenn... -
Seite 29: Betrieb
Öltankverschluss säubern und den Verschluss einschalten. Die Kette darf nicht anlaufen. Um aufschrauben. die Rückschlagbremse wieder zu entriegeln 3. Geben Sie WORX Kettensägenöl hinzu, bis den Ein-/Ausschalter (2) loslassen und den der Tank voll ist. vorderen Handschutz (5)zurückziehen 4. Darauf achten, dass kein Schmutz in den (Position ). - Seite 30 Sehen Sie keine Ölspur obwohl der Öltank Holz in voller Geschwindigkeit laufen. Dabei voll ist, siehe „Fehlerbehebung“ oder wenden den Krallenanschlag(9) zur Abstützung der Sie sich an den WORX Kundendienst oder Kettensäge auf dem Holz benutzen. Während eine autorisierte Servicestelle. des Sägens den Krallenanschlag als Hebel verwenden.
- Seite 31 und festklemmen. Den Arbeitsbereich sichern. Darauf Nur Gegenstände aus Holz sägen. Das achten, dass sich keine Personen Berühren von Steinen und Nägeln vermeiden, oder Tiere im Fallbereich des Baumes da diese hochgeschleudert werden können, aufhalten. die Sägekette beschädigen können oder Niemals versuchen eine eingeklemmte ernsthafte Verletzungen beim Benutzer oder Säge mit laufendem Motor frei zu...
- Seite 32 Steg (Fällleiste) stehen bleibt, Stammdurchmessers von der Unterseite her der als Scharnier wirken kann. Der Steg sägen, dann den Rest von oben auf Höhe des verhindert, dass sich der Baum dreht und in Unterschnitts. (Siehe P) die falsche Richtung fällt. Sägen Sie den Steg Wenn der Baumstamm wie dargestellt nicht durch.
- Seite 33 Abschnitt „Sägekette spannen“ prüfen. Bei Aufbewahrung in der Verkaufsverpackung Die Führungsnut des Schwertes nützt sich muss der Öltank restlos entleert werden. mit der Zeit ab. Beim Auswechseln der Sägekette das Schwert um 180° drehen, um die Abnutzung auszugleichen. UMWELTSCHUTZ Das Kettenrad prüfen. Wenn es aufgrund der Schadhafte und/ oder entsorgte hohen Belastung abgenutzt oder beschädigt elektrische oder elektronische Geräte...
-
Seite 34: Fehlersuche
fEHLERSUCHE Symptome Mögliche ursache Abhilfe Handschutz 5 in Position zurückziehen Rückschlagbremse ausgelöst (Bild G) Kettensäge funktioniert Keine Stromversorgung Stromversorgung überprüfen Nicht Steckdose defekt Andere Stromquelle probieren, Stromkabel beschädigt gegebenenfalls wechseln Sicherung defekt Kabel überprüfen, gegebenenfalls wechseln Sicherung wechseln Kabel überprüfen, gegebenenfalls Stromkabel beschädigt wechseln Kettensäge arbeitet... -
Seite 35: Konformitätserklärung
POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt, Beschreibung wORX Kettensäge Typ wG303E (3- Bezeichnung der Maschine, repräsentiert die Kettensäge) Funktion Für das Sägen von Bäumen bestimmt, Baumstämme, äste, Balken, Bohlen, etc. Den Bestimmungen der folgenden Richtlinien...
