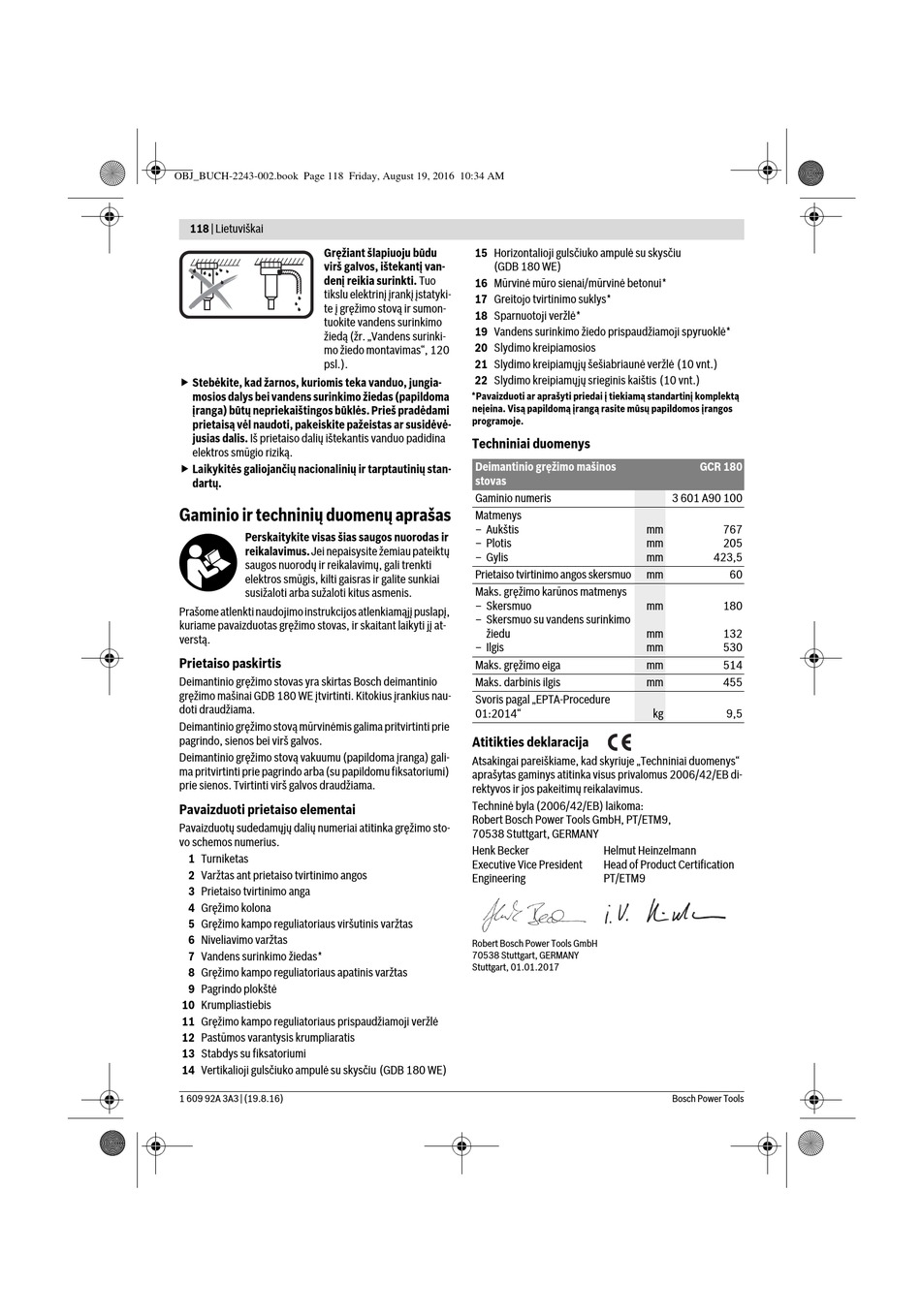

118 | Lietuviškai
Gręžiant šlapiuoju būdu
virš galvos, ištekantį van-
denį reikia surinkti. Tuo
tikslu elektrinį įrankį įstatyki-
te į gręžimo stovą ir sumon-
tuokite vandens surinkimo
žiedą (žr. „Vandens surinki-
mo žiedo montavimas", 120
psl.).
 Stebėkite, kad žarnos, kuriomis teka vanduo, jungia-
mosios dalys bei vandens surinkimo žiedas (papildoma
įranga) būtų nepriekaištingos būklės. Prieš pradėdami
prietaisą vėl naudoti, pakeiskite pažeistas ar susidėvė-
jusias dalis. Iš prietaiso dalių ištekantis vanduo padidina
elektros smūgio riziką.
 Laikykitės galiojančių nacionalinių ir tarptautinių stan-
dartų.
Gaminio ir techninių duomenų aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Jei nepaisysite žemiau pateiktų
saugos nuorodų ir reikalavimų, gali trenkti
elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.
Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį,
kuriame pavaizduotas gręžimo stovas, ir skaitant laikyti jį at-
verstą.
Prietaiso paskirtis
Deimantinio gręžimo stovas yra skirtas Bosch deimantinio
gręžimo mašinai GDB 180 WE įtvirtinti. Kitokius įrankius nau-
doti draudžiama.
Deimantinio gręžimo stovą mūrvinėmis galima pritvirtinti prie
pagrindo, sienos bei virš galvos.
Deimantinio gręžimo stovą vakuumu (papildoma įranga) gali-
ma pritvirtinti prie pagrindo arba (su papildomu fiksatoriumi)
prie sienos. Tvirtinti virš galvos draudžiama.
Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka gręžimo sto-
vo schemos numerius.
1 Turniketas
2 Varžtas ant prietaiso tvirtinimo angos
3 Prietaiso tvirtinimo anga
4 Gręžimo kolona
5 Gręžimo kampo reguliatoriaus viršutinis varžtas
6 Niveliavimo varžtas
7 Vandens surinkimo žiedas*
8 Gręžimo kampo reguliatoriaus apatinis varžtas
9 Pagrindo plokštė
10 Krumpliastiebis
11 Gręžimo kampo reguliatoriaus prispaudžiamoji veržlė
12 Pastūmos varantysis krumpliaratis
13 Stabdys su fiksatoriumi
14 Vertikalioji gulsčiuko ampulė su skysčiu (GDB 180 WE)
1 609 92A 3A3 | (19.8.16)
15 Horizontalioji gulsčiuko ampulė su skysčiu
(GDB 180 WE)
16 Mūrvinė mūro sienai/mūrvinė betonui*
17 Greitojo tvirtinimo suklys*
18 Sparnuotoji veržlė*
19 Vandens surinkimo žiedo prispaudžiamoji spyruoklė*
20 Slydimo kreipiamosios
21 Slydimo kreipiamųjų šešiabriaunė veržlė (10 vnt.)
22 Slydimo kreipiamųjų srieginis kaištis (10 vnt.)
*Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą
neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos
programoje.
Techniniai duomenys
Deimantinio gręžimo mašinos
stovas
Gaminio numeris
Matmenys
– Aukštis mm
– Plotis mm
– Gylis mm
Prietaiso tvirtinimo angos skersmuo mm
Maks. gręžimo karūnos matmenys
– Skersmuo mm
– Skersmuo su vandens surinkimo
žiedu mm
– Ilgis mm
Maks. gręžimo eiga mm
Maks. darbinis ilgis mm
Svoris pagal „EPTA-Procedure
01:2014"
Atitikties deklaracija
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys"
aprašytas gaminys atitinka visus privalomus 2006/42/EB di-
rektyvos ir jos pakeitimų reikalavimus.
Techninė byla (2006/42/EB) laikoma:
Robert Bosch Power Tools GmbH, PT/ETM9,
70538 Stuttgart, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
GCR 180
3 601 A90 100
767
205
423,5
60
180
132
530
514
455
kg 9,5
