Eltako electronics MFZ12NP-230V+UC Bedienungsanleitung

D
23 100 001 - 1

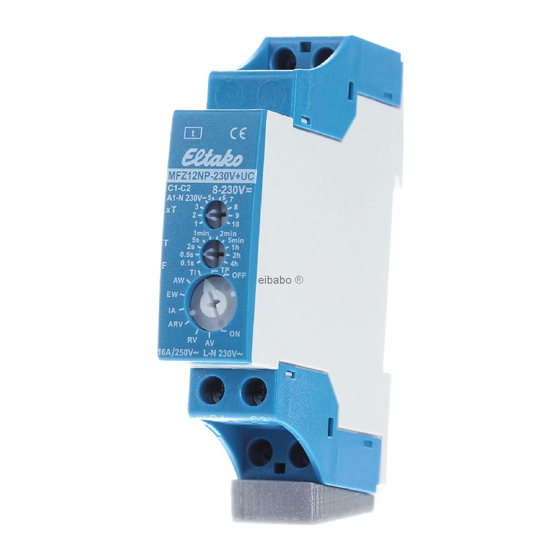

Multifunktions-Zeitrelais
MFZ12NP-230 V+UC
1 Schließer nicht potenzialfrei 16 A /250 V AC,
Glühlampen 2300 W*.
Stand-by-Verlust nur 0,5 Watt.
Kontaktschaltung im Nulldurchgang.
Steuerspannung 230 V und zusätzlich
galvanisch getrennte Universal-
Steuerspannung 8..230 V UC.
Versorgungs- und Schaltspannung 230 V.
Zeiten zwischen 0,1 Sekunden und 40
Stunden einstellbar.
* Die maximale Last kann ab einer Verzöge-
rungs- oder Taktzeit von 5 Minuten genutzt
werden. Bei kürzeren Zeiten reduziert sich
die maximale Last wie folgt:
Bis 2 Sekunden 15 %, bis 2 Minuten 30 %,
bis 5 Minuten 60 %.
Funktions-Drehschalter
Funktionen F
RV = Rückfallverzögerung
AV = Ansprechverzögerung
TI = Taktgeber mit Impuls beginnend
TP = Taktgeber mit Pause beginnend
IA = Impulsgesteuerte Ansprechverzögerung
EW = Einschaltwischer
AW = Ausschaltwischer
ARV = Ansprech- und Rückfallverzögerung
ON = Dauer EIN
OFF = Dauer AUS
Die Zeitbasis T wird mit dem mittleren rastenden
Drehschalter T eingestellt. Als Basiswerte stehen
0,1 Sekunde, 0,5 Sekunden, 2 Sekunden,
5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten,
1 Stunde, 2 Stunden und 4 Stunden zur Wahl.
Die Gesamtzeit ergibt sich aus der Zeitbasis
multipliziert mit dem Multiplikator.
Der Multiplikator xT wird mit dem oberen
rastenden Drehschalter xT eingestellt und liegt
zwischen 1 und 10. Somit lassen sich Zeiten
zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden
und Multiplikator 1) und 40 Stunden (Zeitba-
zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden
und Multiplikator 1) und 40 Stunden (Zeitba-
sis 4 Stunden und Multiplikator 10) einstellen.
Anschlussbeispiel
Funktionsbeschreibungen
RV
AV
t
TI
t t
TP
t
IA
t1
EW
t
AW
ARV
t
Die Zugbügelklemmen der Anschlüsse
!
müssen geschlossen sein, also die
Schrauben eingedreht, um die Geräte-
funktion prüfen zu können. Ab Werk
sind die Klemmen geöffnet.
Achtung !
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden, andernfalls
besteht Brandgefahr oder Gefahr eines
elektrischen Schlages!
02 / 2009 Änderungen vorbehalten.
A1- N
C1- C2
t L- 3
A1- N
C1- C2
L- 3
A1- N
C1- C2
L- 3
t t
A1- N
C1- C2
L- 3
t t
A1- N
C1- C2
L- 3
t2 = 3 s
A1- N
C1- C2
L- 3
A1- N
C1- C2
L- 3
t
A1- N
C1- C2
L- 3
t
