D
22 400 601 - 2
Motor-Trennrelais
MTR12-UC
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
2+2 Schließer nicht potenzialfrei
5A/250V AC, für ein oder zwei 230 V-
Motoren. Stand-by-Verlust nur 0,5 Watt.
Reiheneinbaugerät für Montage auf
Trageschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit,
58 mm tief.
Universal-Steuerspannung 8..230 V UC.
Versorgungsspannung 230 V.
Die Rohrmotoren von Beschattungs-
elementen und Rollladen dürfen keines-
falls direkt parallel geschaltet werden,
da es sonst über die End-schalter zu
Rückspannungen und letztendlich zur
Zerstörung der Motoren kommt.
Für einen Motor und wenn Steuer-
spannung und Motorspannung 230 V
sind, genügt ein EGS12Z. Sollen jedoch
mehr als ein Motor mit einem EGS12Z
gesteuert werden oder ist die Steuer-
span nung ungleich, so muss für je zwei
Motoren ein MTR12 angeschlossen
werden.
Die MTR12 können parallel betrieben
werden, benötigen jedoch freie Kontakt-
ausgänge K2/K3 des steuernden EGS12Z.
Diese werden mit den Klemmen K2/K3
des MTR12 verbunden.
1/2 = Motor 1, 3/4 = Motor 2.
Funktions-Drehschalter
Funktions-Drehschalter
Mit einem Drehschalter können die
Funktionen 'Auf' oder 'Ab' gesperrt werden
und kann ganz ausgeschaltet werden.
Diese Sperre gilt nur für die max. 2 an-
ge-schlossenen Motoren. Damit können
einzelne Beschattungselemente oder
Rollladen von der Automatikfunktion einer
Gesamtsteuerung ganz oder teilweise
ausgenommen werden.

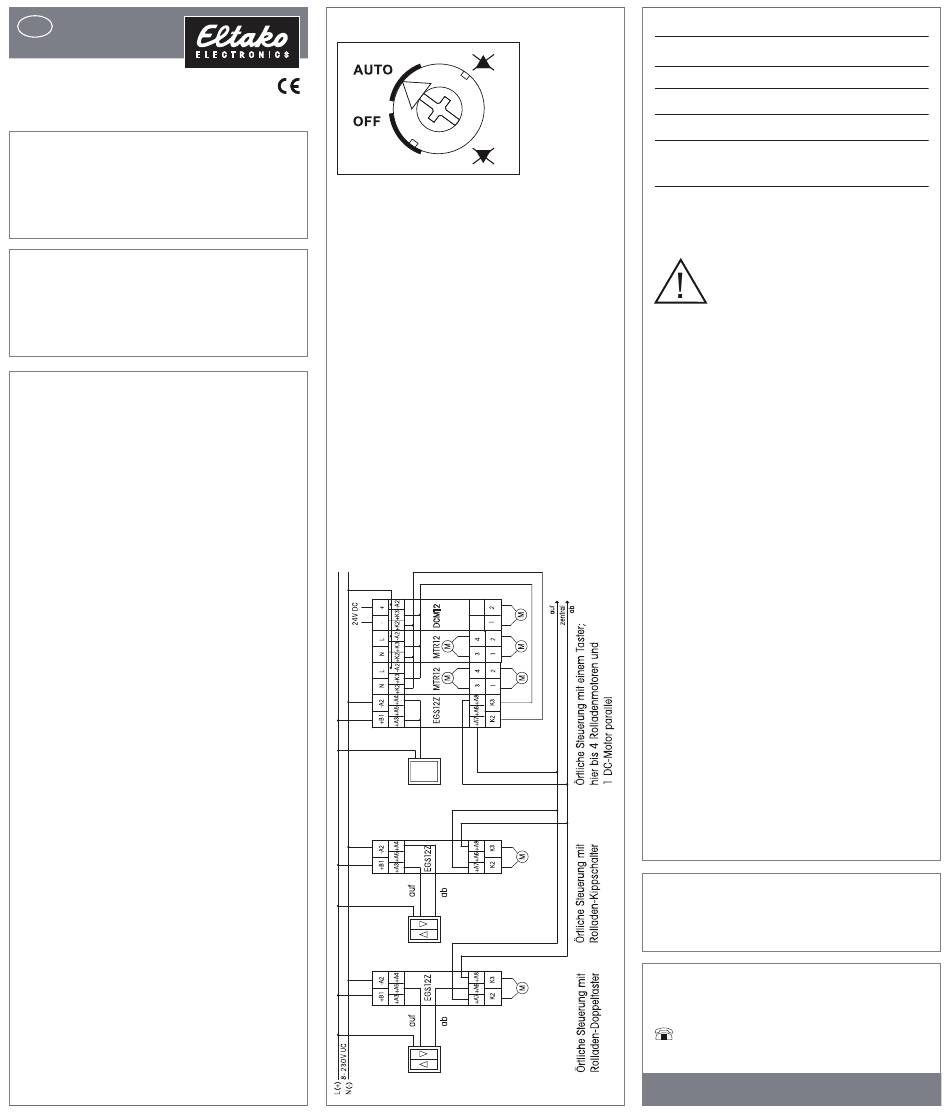

Anschlussbeispiel
Technische Daten
Kontakt AgSnO 2 /0,5 mm
Nennschaltleistung
Induktive Last
Schaltstellungsanzeige
Temperatur an der
Einbaustelle
1)
Induktive Last cos j= 0,6 als Summe beider
Kontakte max. 1000 W.
Die Zugbügelklemmen der An-
schlüsse müssen geschlossen
sein, also die Schrauben einge-
dreht, um die Geräte-funktion
prüfen zu können. Ab Werk
sind die Klemmen geöffnet.
Zum späteren Gebrauch aufbewahren!
Wir empfehlen hierzu das Gehäuse für
Bedienungsanleitungen GBA12.
Eltako GmbH
D-70736 Fellbach
+49 711 94350000
www.eltako.com
08/2013 Änderungen vorbehalten.
5 A/250 V AC
650 W 1)
LED
+50°C/-20°C
