1. Messen der Impulslänge der Empfänger-Kanalausgänge
Mit Hilfe dieser Aplikation kann die Impulslänge jedes beliebigen Kanal-Ausgangsimpulses
des Empfängers gemessen werden. Weiterhin kann die Versorgungsspannung des
Empfängerakkus gemessen werden. Schließen Sie den Empfängerakku am Empfänger an. Mit
Hilfe des Verbindungskabels, welches im Lieferumfang der JETI BOX ist, verbinden Sie die
blaue Buchse mit dem gewünschten Empfänger Kanalausgang. Schalten Sie den Sender und
Empfänger ein. In der Anzeige erscheint IMPULS DETECTION, wo sie die Impulslänge in ms
und die Spannung der Empfängerakkus ablesen können.
2. Impulsgenerator für Servos
Diese Aplikation der JETI Box ermöglicht die Generierung von Servo-Steuerimpulsen und
gleichzeitig die Messung der Servo-Versorgungsspannung. Schließen Sie die Akkus und das
Servo an und wählen Sie mit Hilfe der Tasten L und P die Funktion IMPULSGENERATOR.
Mit den Tasten können Sie den Bereich zwischen 1,024 ms bis 2,047 ms ändern, und dies in
Schritten von tausendsteln oder hundertsteln ms. Diese Funktion eignet sich z. B. zum Einstellen
der Mittellage des Servos (1,500 ms) ohne Verwendung des Empfängers und Senders.
Schließen Sie den Akku und das Servo an.
Die Impulslänge kann mit Hilfe aller vier Tasten eingestellt werden.
Mit der Taste L wird der Impuls in Schritten von 0,001 ms verkürzt
Mit der Taste D wird der Impuls in Schritten von 0,01 ms verkürzt
Mit der Taste U wird der Impuls in Schritten von 0,01 ms verlängert
Mit der Taste R wird der Impuls in Schritten von 0,001 ms verlängert
3. Servocycler
Bei dieser Aplikation kann die Anzahl der Zyklen, der Servoweg und die
Zyklusgeschwindigkeit eingestellt werden. Man kann damit die Servolebensdauer testen, die
Servos Einbrennen und ihre Funktion testen.

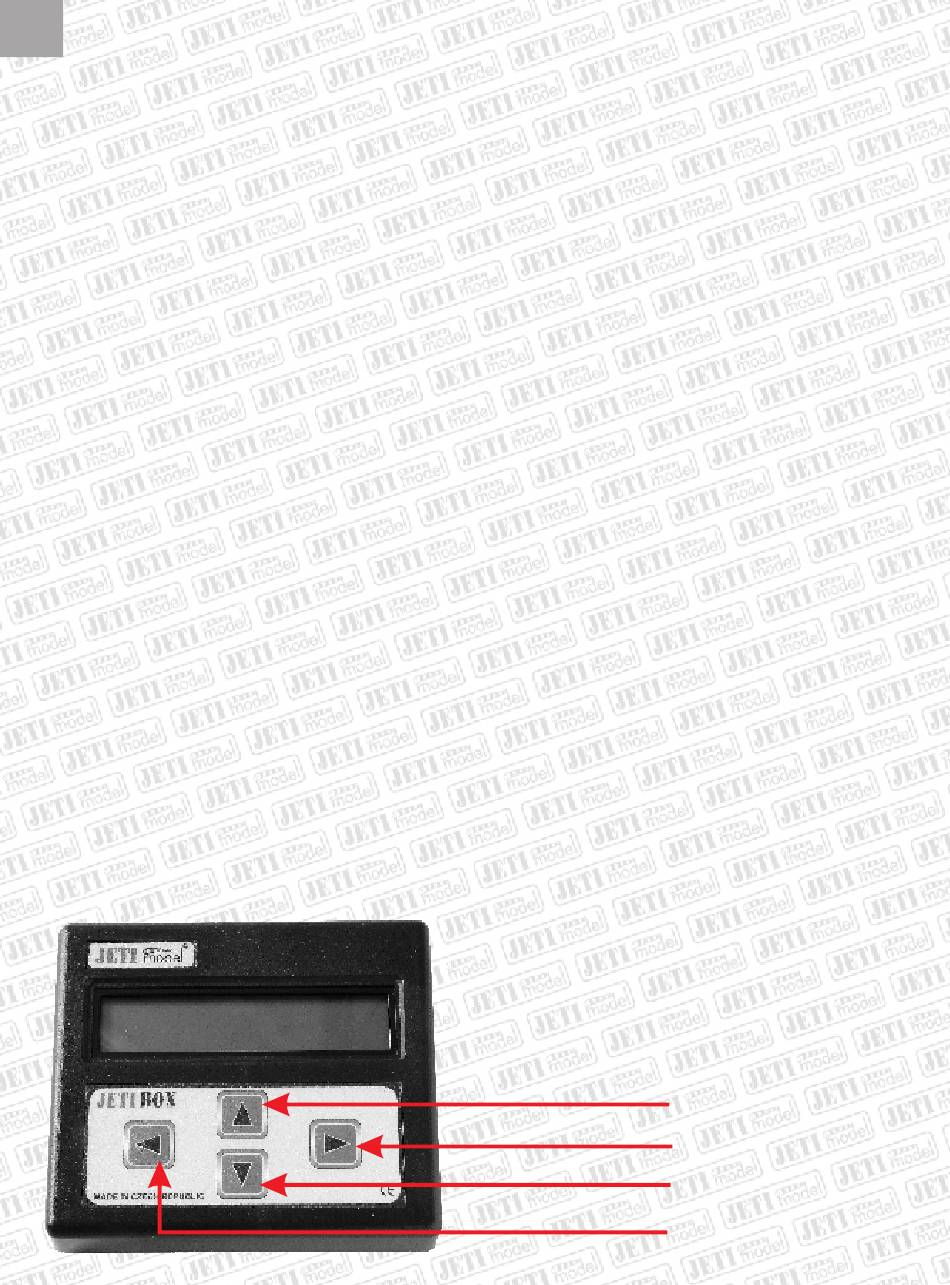

U
Button UP
R
Button right
Button dowm D
Button left L
