CZ

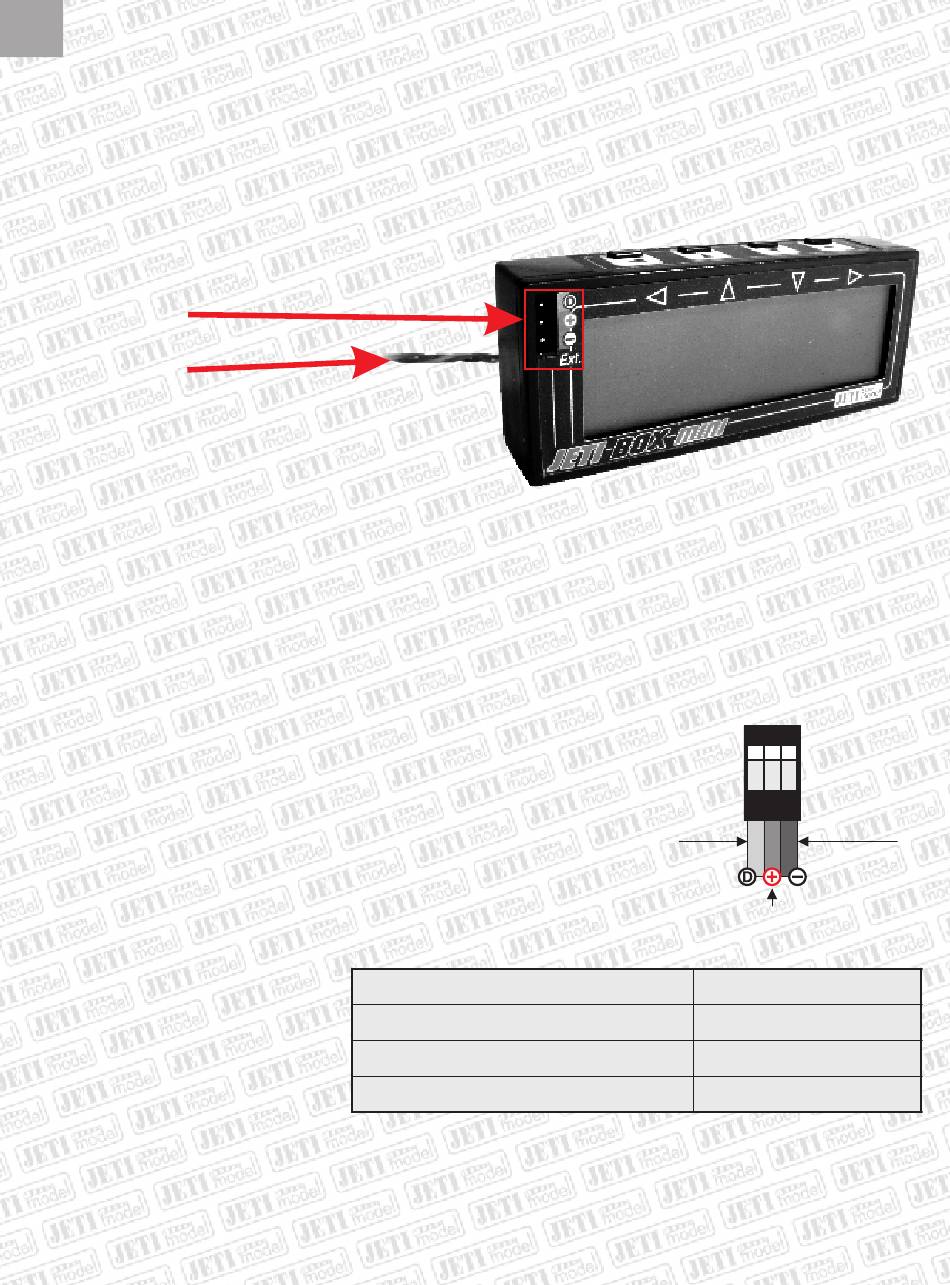

Napájení
JETIBOX mini lze napájet pouze ze „Vstupu Tx" a to v rozsahu 5 – 13V. Zařízení připojené ke
vstupu „Ext." již není nutné externě napájet. Výjimku tvoří pouze regulátory OPTO. Pokud je
Jetibox napájen z vysílačového modulu, nedoporučujeme trvalý provoz zařízení na vstupu „Ext.".
Vstup Ext.
(Senzor, přijímač...)
Vstup Tx
(DUPLEX vysílač „Tx")
Montáž
JETIBOX mini je uzpůsoben k montáži na pultové vysílače, které mají sadu pozic pro přepínače
(např.: Graupner MC-18, Futaba FC-16, atd.). K JETIBOXu mini je dodávána montážní sada,
která obsahuje: 2x šroub, 2x matice, 1x plastový kryt konektoru JR. Čtvercové hlavy šroubů
zasuneme ze zadní strany JETIBOXu mini do otvorů a nastavíme rozteč, která je určená
vzdálenosti děr na vysílači (otvory určené pro přepínače). Provlékneme třívodičový kabel jednou
z pozic pro přepínač a následně vsuneme JETIBOX mini se
šrouby. Na šrouby nasadíme matice a zašroubujeme je, tím
pevně upevníme JETIBOX mini k vysílači. Konce
třívodičového kabelu zasuneme do plastového krytu
konektoru v pořadí podle obrázku níže.
správné pořadí vodičů.
vysílačového modulu Duplex.
Technické údaje
Záruka
Na výrobek se poskytuje záruka 24 měsíců ode dne prodeje za předpokladu, že byl provozován v
souladu s tímto návodem, na předepsané napětí a není mechanicky poškozen. Záruční i
pozáruční servis poskytuje výrobce.
Pozor dbejte na
Sestavený konektor zasuneme do
Odběr bez/s podsvětlení
DATA
oranžový vodič
Rozměry
Hmotnost
Napájení
12
JR Konektor
NAPÁJENÍ -
hnědý vodič
N a p á j e n í +
červený vodič
75x31x16 mm
42g
5-13V
12/25mA
