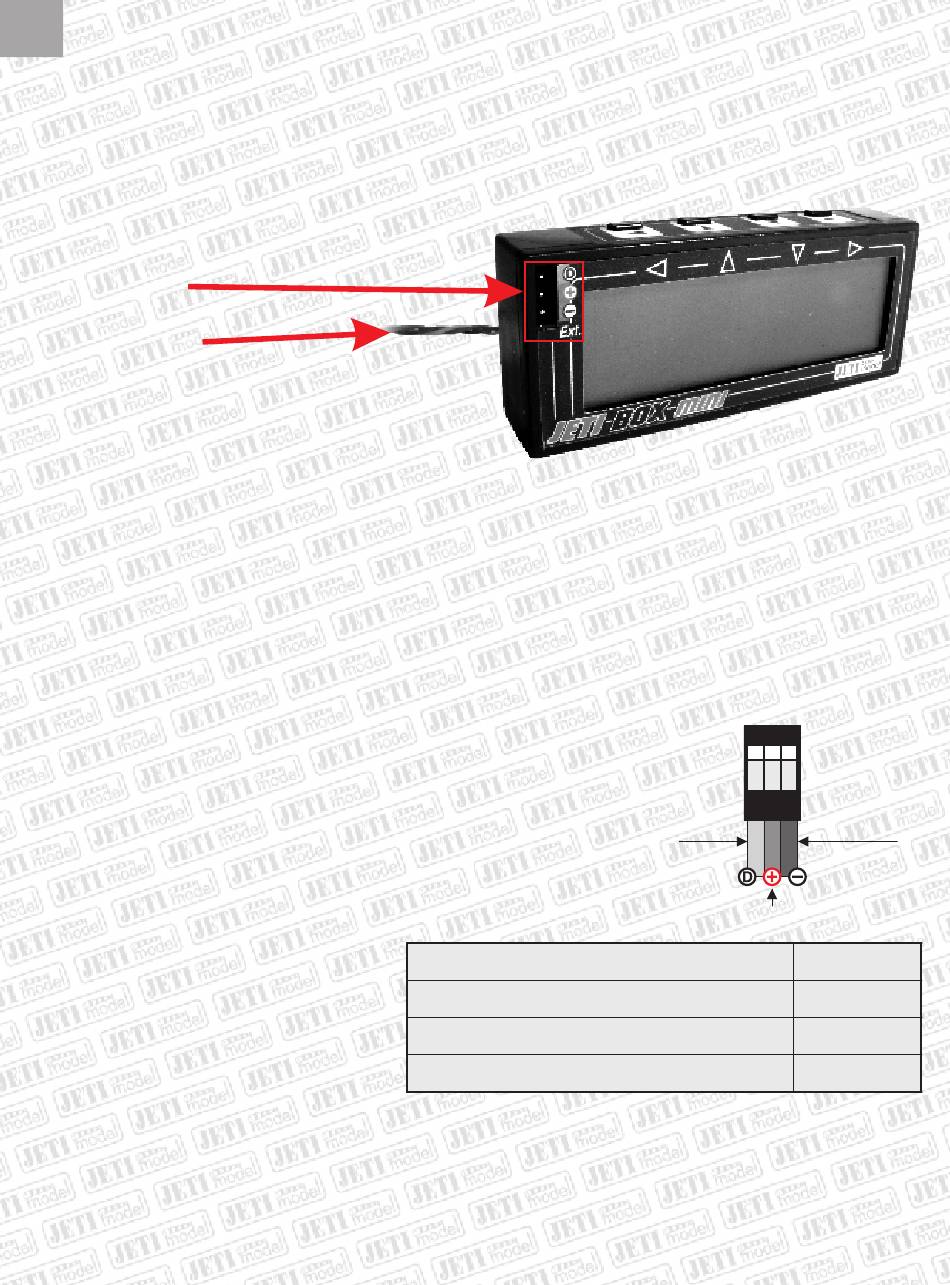

Stromversorgung
Die JETIBOX mini kann nur über den „Eingang Tx" mit einer Spannung zwischen 5 – 13V
versorgt werden. Das an den Eingang „Ext." angeschlossene Gerät muss nicht mehr extern
versorgt werden. Eine Ausnahme bilden hier nur die Controller OPTO. Wenn die Jetibox über das
Sendermodul mit strom versorgt wird, empfehlen wir nicht den Dauerbetrieb des Gerätes am
Eingang Ext.
Eingang „Ext.".
(Sensor, empfägner..)
Eingang Tx
(DUPLEX sender „Tx")
Montage
Die JETIBOX mini ist für die Montage an Pultsendern vorgesehen, die eine Reihe von
Montagepositionen für Umschalter haben (z. B.: Graupner MC-18, Futaba FC-16, usw.). Mit der
JETIBOX mini wird ein Montagesatz mit folgendem Inhalt geliefert: 2x Schrauben, 2x Muttern,
1x Kunststoffkörper für JR-Stecker. Die Vierkantköpfe der Schrauben werden von hinten in die
Öffnungen der JETIBOX mini eingeschoben und auf den Lochabstand eingestellt, der durch den
Lochabstand der Bohrungen im Sender gegeben ist (die für Umschalter bestimmten
Bohrungen). Das dreiadrige Kabel wird durch eine der Umschalter-Montagepositionen
durchgefädelt und dann wird die JETIBOX mini mit Schrauben
eingeschoben. Auf die Schrauben werden die Muttern
aufgedreht und festgezogen, wodurch die Befestigung der
JETIBOX mini am Sender vollzogen ist. Die Enden des
dreiadrigen Kabels werden in den Kunststoffkörper des JR-
Steckers in der im unteren Bild dargestellten Reihenfolge
eingesetzt.
Achten Sie bitte auf die richtige Reihenfolge der
Leiter.
Der komplettierte Stecker wird in das Duplex-
Sendermodul eingesteckt.
Technische Daten
Garantie
Für das Produkt wird eine Garantie von 24 Monaten nach Verkaufsdatum unter der
Voraussetzung gewährt, dass es in Übereinstimmung mit dieser Anleitung mit der
vorgeschriebenen Spannung betrieben worden ist und keine mechanischen Schäden aufweist.
Der Service wird im Garantiefall und auch danach vom Hersteller durchgeführt.
Angenehme Flugerfahrungen wünscht Ihnen der Hersteller: JETI model s.r.o. Příbor
Abmessungen
Gewicht
Versorgungsspannung
Stromverbrauch ohne/mit Hintergrundbeleuch
16
JR Konektor
DATA
Leiter orange
power + Leiter rot
p o w e r -
Leiter braun
75 x 31 x 16
42g
5-13V
12/25mA
