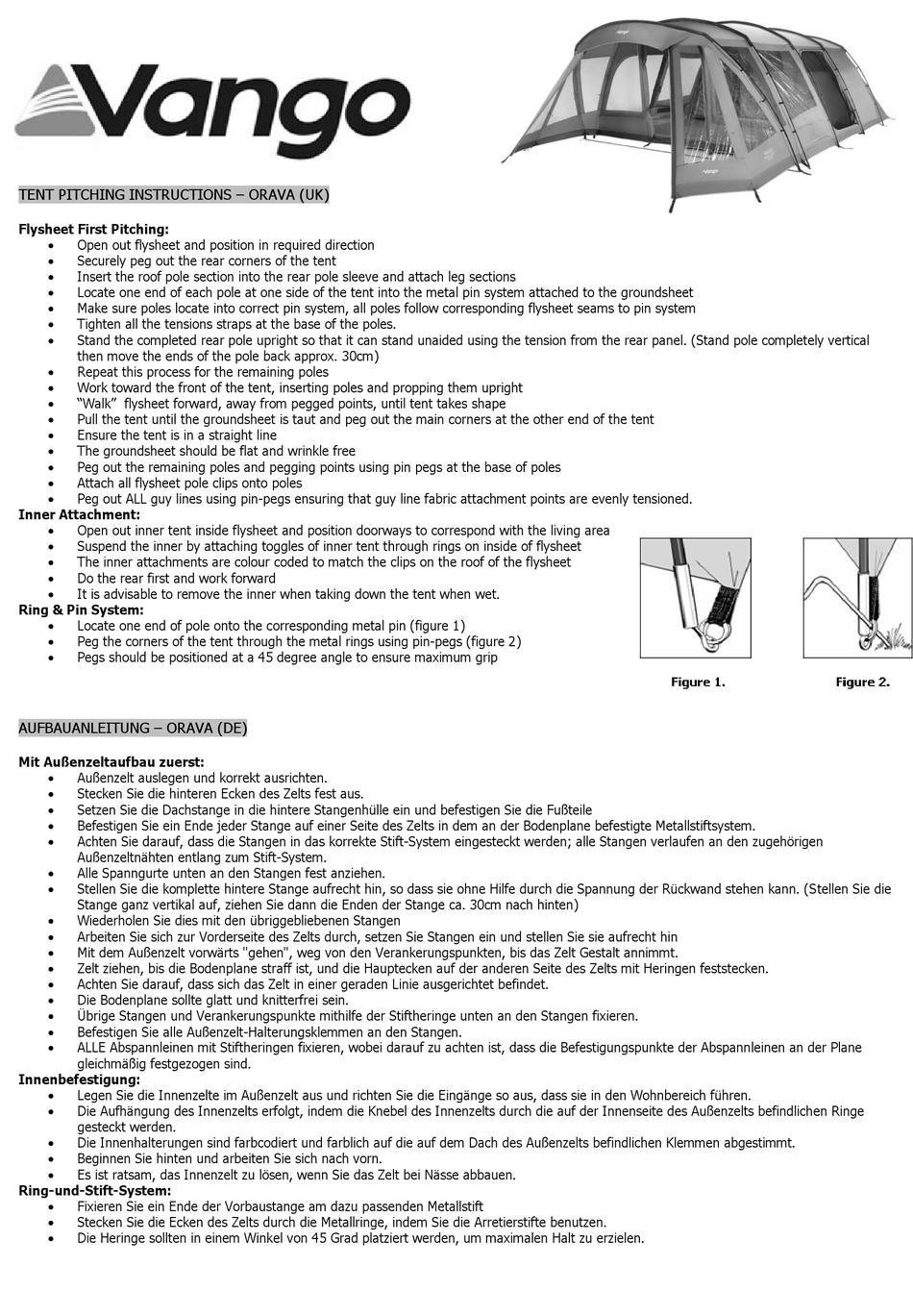

TENT PITCHING INSTRUCTIONS – ORAVA (UK)
Flysheet First Pitching:
 Open out flysheet and position in required direction
 Securely peg out the rear corners of the tent
 Insert the roof pole section into the rear pole sleeve and attach leg sections
 Locate one end of each pole at one side of the tent into the metal pin system attached to the groundsheet
 Make sure poles locate into correct pin system, all poles follow corresponding flysheet seams to pin system
 Tighten all the tensions straps at the base of the poles.
 Stand the completed rear pole upright so that it can stand unaided using the tension from the rear panel. (Stand pole completely vertical
then move the ends of the pole back approx. 30cm)
 Repeat this process for the remaining poles
 Work toward the front of the tent, inserting poles and propping them upright
 "Walk" flysheet forward, away from pegged points, until tent takes shape
 Pull the tent until the groundsheet is taut and peg out the main corners at the other end of the tent
 Ensure the tent is in a straight line
 The groundsheet should be flat and wrinkle free
 Peg out the remaining poles and pegging points using pin pegs at the base of poles
 Attach all flysheet pole clips onto poles
 Peg out ALL guy lines using pin-pegs ensuring that guy line fabric attachment points are evenly tensioned.
Inner Attachment:
 Open out inner tent inside flysheet and position doorways to correspond with the living area
 Suspend the inner by attaching toggles of inner tent through rings on inside of flysheet
 The inner attachments are colour coded to match the clips on the roof of the flysheet
 Do the rear first and work forward
 It is advisable to remove the inner when taking down the tent when wet.
Ring & Pin System:
 Locate one end of pole onto the corresponding metal pin (figure 1)
 Peg the corners of the tent through the metal rings using pin-pegs (figure 2)
 Pegs should be positioned at a 45 degree angle to ensure maximum grip
AUFBAUANLEITUNG – ORAVA (DE)
Mit Außenzeltaufbau zuerst:
 Außenzelt auslegen und korrekt ausrichten.
 Stecken Sie die hinteren Ecken des Zelts fest aus.
 Setzen Sie die Dachstange in die hintere Stangenhülle ein und befestigen Sie die Fußteile
 Befestigen Sie ein Ende jeder Stange auf einer Seite des Zelts in dem an der Bodenplane befestigte Metallstiftsystem.
 Achten Sie darauf, dass die Stangen in das korrekte Stift-System eingesteckt werden; alle Stangen verlaufen an den zugehörigen
Außenzeltnähten entlang zum Stift-System.
 Alle Spanngurte unten an den Stangen fest anziehen.
 Stellen Sie die komplette hintere Stange aufrecht hin, so dass sie ohne Hilfe durch die Spannung der Rückwand stehen kann. (Stellen Sie die
Stange ganz vertikal auf, ziehen Sie dann die Enden der Stange ca. 30cm nach hinten)
 Wiederholen Sie dies mit den übriggebliebenen Stangen
 Arbeiten Sie sich zur Vorderseite des Zelts durch, setzen Sie Stangen ein und stellen Sie sie aufrecht hin
 Mit dem Außenzelt vorwärts "gehen", weg von den Verankerungspunkten, bis das Zelt Gestalt annimmt.

Zelt ziehen, bis die Bodenplane straff ist, und die Hauptecken auf der anderen Seite des Zelts mit Heringen feststecken.
 Achten Sie darauf, dass sich das Zelt in einer geraden Linie ausgerichtet befindet.
 Die Bodenplane sollte glatt und knitterfrei sein.
 Übrige Stangen und Verankerungspunkte mithilfe der Stiftheringe unten an den Stangen fixieren.
 Befestigen Sie alle Außenzelt-Halterungsklemmen an den Stangen.
 ALLE Abspannleinen mit Stiftheringen fixieren, wobei darauf zu achten ist, dass die Befestigungspunkte der Abspannleinen an der Plane
gleichmäßig festgezogen sind.
Innenbefestigung:
 Legen Sie die Innenzelte im Außenzelt aus und richten Sie die Eingänge so aus, dass sie in den Wohnbereich führen.
 Die Aufhängung des Innenzelts erfolgt, indem die Knebel des Innenzelts durch die auf der Innenseite des Außenzelts befindlichen Ringe
gesteckt werden.
 Die Innenhalterungen sind farbcodiert und farblich auf die auf dem Dach des Außenzelts befindlichen Klemmen abgestimmt.
 Beginnen Sie hinten und arbeiten Sie sich nach vorn.
 Es ist ratsam, das Innenzelt zu lösen, wenn Sie das Zelt bei Nässe abbauen.
Ring-und-Stift-System:
 Fixieren Sie ein Ende der Vorbaustange am dazu passenden Metallstift
 Stecken Sie die Ecken des Zelts durch die Metallringe, indem Sie die Arretierstifte benutzen.
 Die Heringe sollten in einem Winkel von 45 Grad platziert werden, um maximalen Halt zu erzielen.
