Podłączenia i elementy obsługi

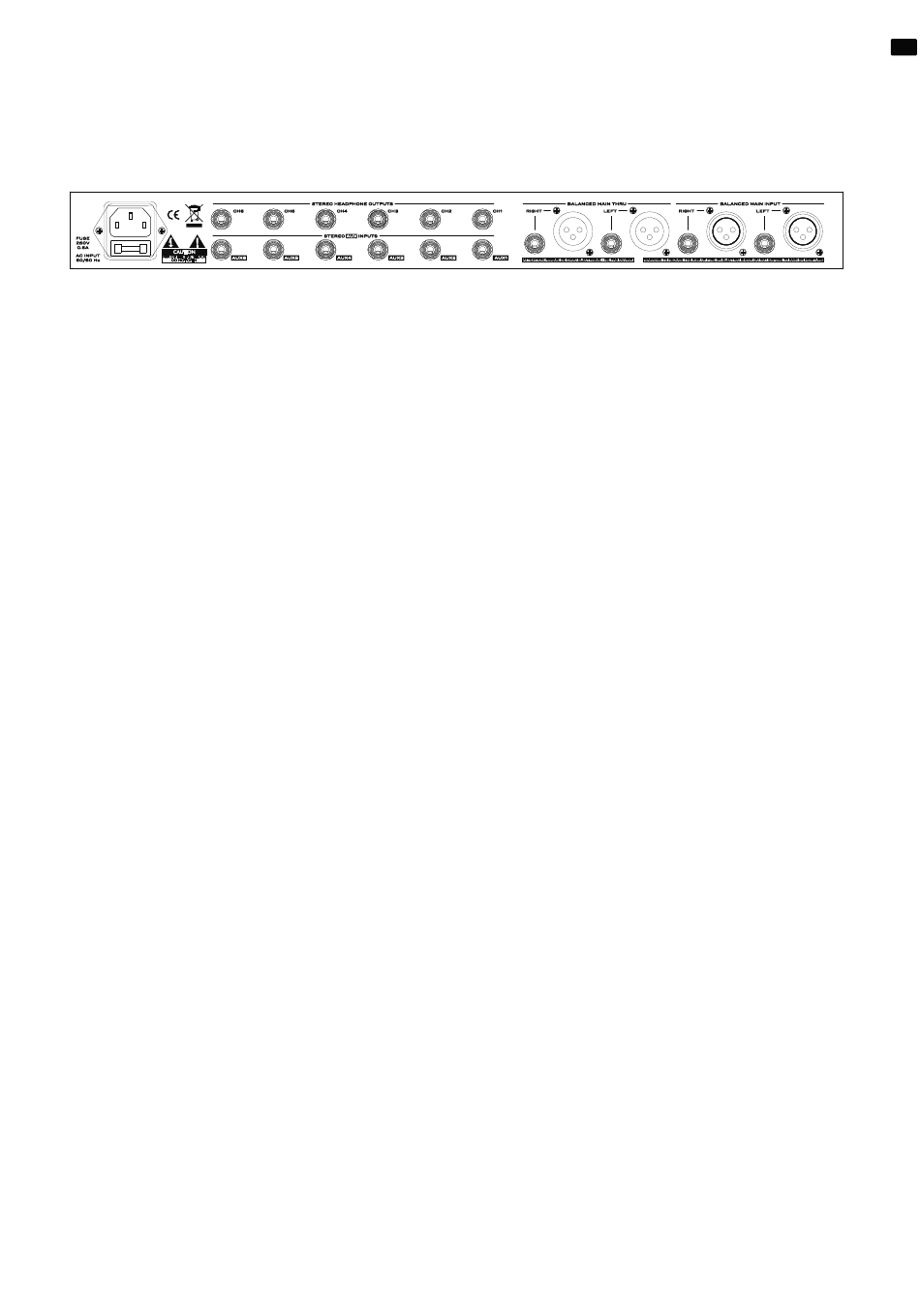

Płyta tylna
Na płycie tylnej Hexacon znajdują się następujące podłączenia
(od prawej do lewej)
BALANCED MAIN INPUT
Te symetryczne gniazda XLR i 6,3 mm Jack służą do podłączenia ste-
reofonicznych sygnałów „line". Dla przykładu, podłącz tu wyjście stereo
Aux miksera lub inne źródło sygnału.
Wyjaśnienie
Jeśli wykorzystujesz gniazdo DIRECT IN na płycie czołowej, to wymie-
nione wejścia zostają automatycznie wyłączone.
BALANCED MAIN THRU
Te symetryczne gniazda XLR i 6,3 mm Jack służą do połączenia z
urządzeniem stereofonicznym „line". W tym przypadku sygnał toru
głównego MAIN-Bus zostanie bezpośrednio przesłany do następnego
urządzenia (np. kolejnego wzmacniacza Hexacon).
WYJŚCIA SŁUCHAWEK STEREO
Te sześć gniazd Jack jest połączonych równolegle do wyjść
słuchawkowych na płycie czołowej i służy do podłączenia słuchawek
lub połączenia z kolejnym wzmacniaczem słuchawkowym lub po-
dobnym urządzeniem. Możesz używać tych wejść zamiennie lub
jednocześnie z wyjściami na płycie czołowej: Hexacon jest przystoso-
wany do obciążenia słuchawkami o impedancji od 32 do 600 Ω. W
związku z tym możesz podłączać wiele słuchawek, jednakże wypadko-
wa impedancja nie może wynosić mniej niż 16 Ω. W innym przypadku
może dochodzić do przeciążenia i ewentualnego ograniczenia mocy
wyjściowej.
Wyjaśnienie
Jeśli pojawią się problemy spowodowane podłączeniem zbyt wie-
lu słuchawek, odłącz jedną z nich. Jeśli dzięki temu problem zostaje
rozwiązany, to oznacza że łączna impedancja słuchawek jest zbyt nis-
ka. Użyj innych słuchawek lub unikaj podłączania wielu słuchawek do
urządzenia.
WEJŚCIA STEREO AUX
Poprzez niniejsze stereofoniczne gniazda Jack, można przesłać
bezpośrednio stereofoniczny sygnał „line" na przyporządkowany mu
wzmacniacz słuchawkowy. Od momentu podłączenia sygnału do
gniazda AUX IN, pokrętło BALANCE spełnia funkcję regulatora balansu
MIX, za pomocą którego regulujesz proporcje mieszania sygnału toru
głównego MAIN-Bus i sygnału z wejścia AUX IN.
Działanie
Zanim okablujesz Hexacon, ustaw pokrętło MASTER VOLUME oraz
pokrętła VOLUME w kanałach na minimum. Ustaw ponadto pokrętła
BASS, TREBLE i BALANCE na pozycję środkową. Wyłącz wszystkie
włączniki MONO.
Teraz możesz dowolnie, wykorzystując gniazda XLR lub Jack, symetry-
cznie okablować wejścia MAIN INPUT: źródłem sygnału może być np.
wyjście miksera lub inne.
W razie potrzeby możesz sygnał toru głównego MAIN-Bus odgałęzić i
za pośrednictwem złączy MAIN THRU przesłać do następnego wzmac-
niacza Hexacon.
W razie potrzeby możesz podłączyć sygnał monitora do gniazda DI-
RECT IN na płycie czołowej: sygnał dołączony do gniazd MAIN INPUTS
zostaje wyłączony.
Podłącz teraz odpowiednie słuchawki do gniazd OUT i/lub wyjść
kanałów w polu STEREO HEADPHONE OUTPUTS. Jeśli chcesz używać
funkcji miksowania dźwięków w kanałach, dołącz kolejne źródła
sygnałów do wejść AUX IN wybranych kanałów: pokrętłem BALANCE
możesz indywidualnie regulować proporcje między sygnałem toru
głównego MAIN-Bus i AUX.
Po okablowaniu włącz wzmacniacz Hexacon za pomocą włącznika PO-
WER. Głośność odtwarzania sygnału głównego regulujesz pokrętłem
MASTER VOLUME: zwróć uwagę na to, by sygnał główny nie osiągał
maksymalnego poziomu („clip"): zielone i żółte wskaźniki LED powinny
się świecić, natomiast diody czerwone (poziom „clip") nie powinny się
nigdy zaświecić.
Teraz możesz wyregulować, stosownie do potrzeb, odtwarzanie w
każdym kanale: wybierz przyciskami MONO L i MONO R tryb odt-
warzania danego kanału: dźwięki możesz monofonicznie lub stereofo-
nicznie, przy czym w trybie monofonicznym mogą być wybrane różne
sygnały (MONO L, MONO R, MONO L&R).
W razie potrzeby zwiększ głośność w kanale za pomocą pokrętła VOLU-
ME: także tutaj poziom sygnału powinien pozostawać w zakresie zielo-
nych i żółtych wskaźników LED, czerwone diody CLIP/LED nie powinny
się zaświecić. W przypadku doprowadzenia sygnału do wejścia AUX
IN proporcje między nim, a sygnałem toru głównego MAIN-Bus jest
regulowane pokrętłem BALANCE. Jeśli do wejścia AUX nie dołączyłeś
żadnego sygnału, wówczas pokrętłem BALANCE regulujesz proporcje
między lewym i prawym kanałem stereo toru głównego MAIN-Bus.
Wyreguluj, stosownie do potrzeb, brzmienie dźwięku pokrętłami BASS
i TREBLE. Pamiętaj o tym, że poziom sygnału w kanale podnosi się
także na skutek regulacji barwy dźwięku. Może wówczas ewentualnie
dojść do przesterowania sygnału: zmniejsz wówczas wzmocnienie
pokrętłem VOLUME.
