NOWSONIC HexaCon
Podłączenia i elementy obsługi
Płyta czołowa

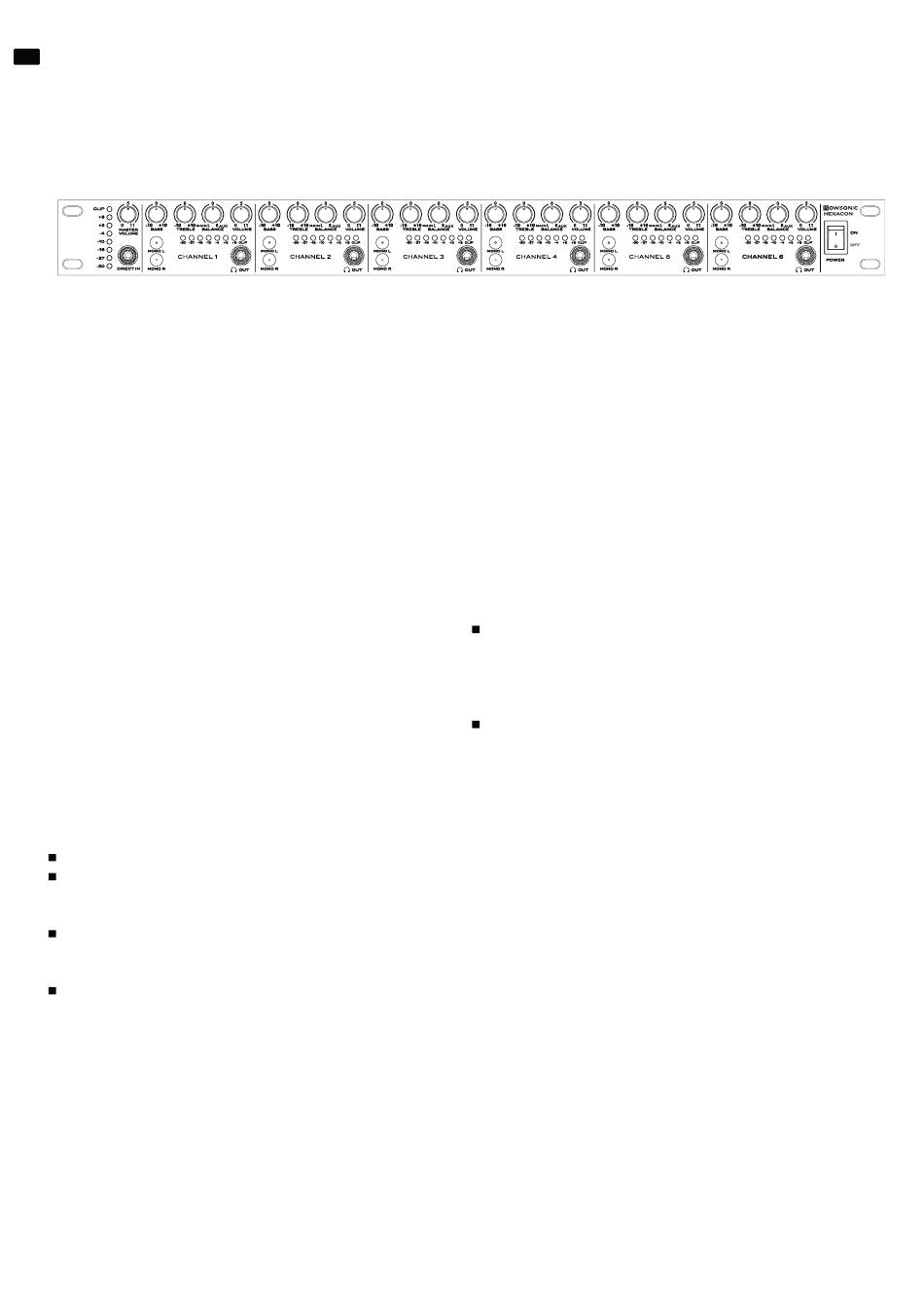

Na płycie czołowej wzmacniacza Hexacon znajdują się następujące
złącza i elementy obsługi (od lewej do prawej):
Gniazdo DIRECT IN
Gniazdo 6,3 mm Jack służy jako alternatywne wejście stereofoniczne
dla wejścia głównego MAIN INPUT na płycie tylnej: gdy sygnał zosta-
nie podłączony wtykiem Jack, sygnał z gniazda MAIN INPUT zostaje
odłączony od toru głównego MAIN-Bus. Teraz sygnał z wejścia DIRECT
IN zostaje przesłany za pośrednictwem toru głównego MAIN-Bus do
wszystkich 6 kanałów słuchawkowych. Tą drogą możesz w elastycz-
ny sposób podłączyć alternatywny sygnał monitorowy do kanałów
słuchawkowych, gdy Hexacon jest na stałe wbudowany i okablowany
w rack, oraz ma sygnał wejściowy dołączony do gniazd MAIN INPUT.
Pokrętło MASTER VOLUME
Tym pokrętłem regulujesz poziom sygnału w torze głównym MAIN-
Bus. Niezależnie do tego, czy do gniazda DIRECT IN jest dołączony
sygnał czy nie, poziom sygnału w torze głównym MAIN-Bus jest
zawsze pokazywany na 8-stopniowym wskaźniku znajdującym się
obok gniazda DIRECT IN.
Ponieważ wszystkie kanały słuchawkowe są identycznie zbudowane,
opisany zostanie tu przykładowo kanał 1:
Przyciski MONO L i MONO R
Tymi dwoma przyciskami ustalasz drogę sygnału do wyjść
słuchawkowych: przełączanie odbywa się za regulatorem poziomu
sygnału i barwy dźwięku. Dostępne są następujące funkcje:
Obydwa przyciski nieaktywne: sygnał jest odtwarzany stereofonicznie.
Przycisk MONO L aktywny, MONO R nieaktywny: lewy kanał stereo
sygnału wejściowego jest przekazywany monofonicznie do lewego
wyjścia słuchawkowego, prawy kanał jest wyłączony.
Przycisk MONO L nieaktywny, MONO R aktywny: prawy kanał stereo
sygnału wejściowego jest przekazywany monofonicznie do prawe-
go wyjścia słuchawkowego, lewy kanał jest wyłączony.
Przyciski MONO L i MONO R aktywne: kanały lewy i prawy
wejściowego sygnału stereofonicznego są sumowane i przesyłane
do wyjść słuchawkowych
Gniazdo OUT.
Gniazdo 6,3 mm Jack OUT służy do podłączenia słuchawek stereofo-
nicznych. Alternatywnie możesz do niego podłączyć kolejny wzmac-
niacz słuchawkowy.
To wyjście jest równolegle połączone z wyjściem na płycie tylnej wz-
macniacza Hexacon.
Pokrętło BASS
Tym pokrętłem wzmacniasz lub osłabiasz dźwięki o częstotliwościach
poniżej 100 Hz. Zakres regulacji wynosi +/- 10 dB, fi ltr działa w trybie
shelving. W pozycji 0 fi ltr jest wyłączony.
Pokrętło Treble
Tym pokrętłem wzmacniasz lub osłabiasz dźwięki o częstotliwościach
powyżej 10 kHz. Zakres regulacji wynosi +/- 10 dB, fi ltr działa w trybie
shelving. W pozycji 0 fi ltr jest wyłączony.
Pokrętło BALANCE
Ten regulator ma dwie funkcje w zależności od tego, jaki sygnał jest
doprowadzony do kanału.
Do gniazda AUX IN na płycie tylnej nie jest podłączony
żaden sygnał
Jeśli do gniazda MAIN INPUT doprowadzony jest sygnał wejściowy,
wówczas regulator BALANCE ustala relacje poziomu sygnału między
lewym a prawym kanałem w torze głównym MAIN-Bus.
Sygnał podłączony do gniazda AUX IN na płycie tylnej
Jeżeli do gniazda AUX IN na płycie tylnej jest dołączony sygnał, wów-
czas regulatorem BALANCE ustalane są proporcje mieszania sygnałów
toru głównego MAIN-Bus i sygnału z wejścia AUX IN. Przykładowo
możesz dołączyć do wejścia MAIN INPUT muzykę, podczas gdy śpiew
jest doprowadzony do wejścia AUX IN: pokrętłem BALANCE woka-
lista może ustawić proporcje głośności między tłem muzycznym i
śpiewem.
Pokrętło VOLUME
Tym pokrętłem regulujesz poziom sygnału wyjściowego w torze
głównym MAIN-Bus doprowadzanego do słuchawek. 8-stopniowe
wskaźniki pokazują poziom sygnału wyjściowego doprowadzonego
do słuchawek.
