Connexions et commandes

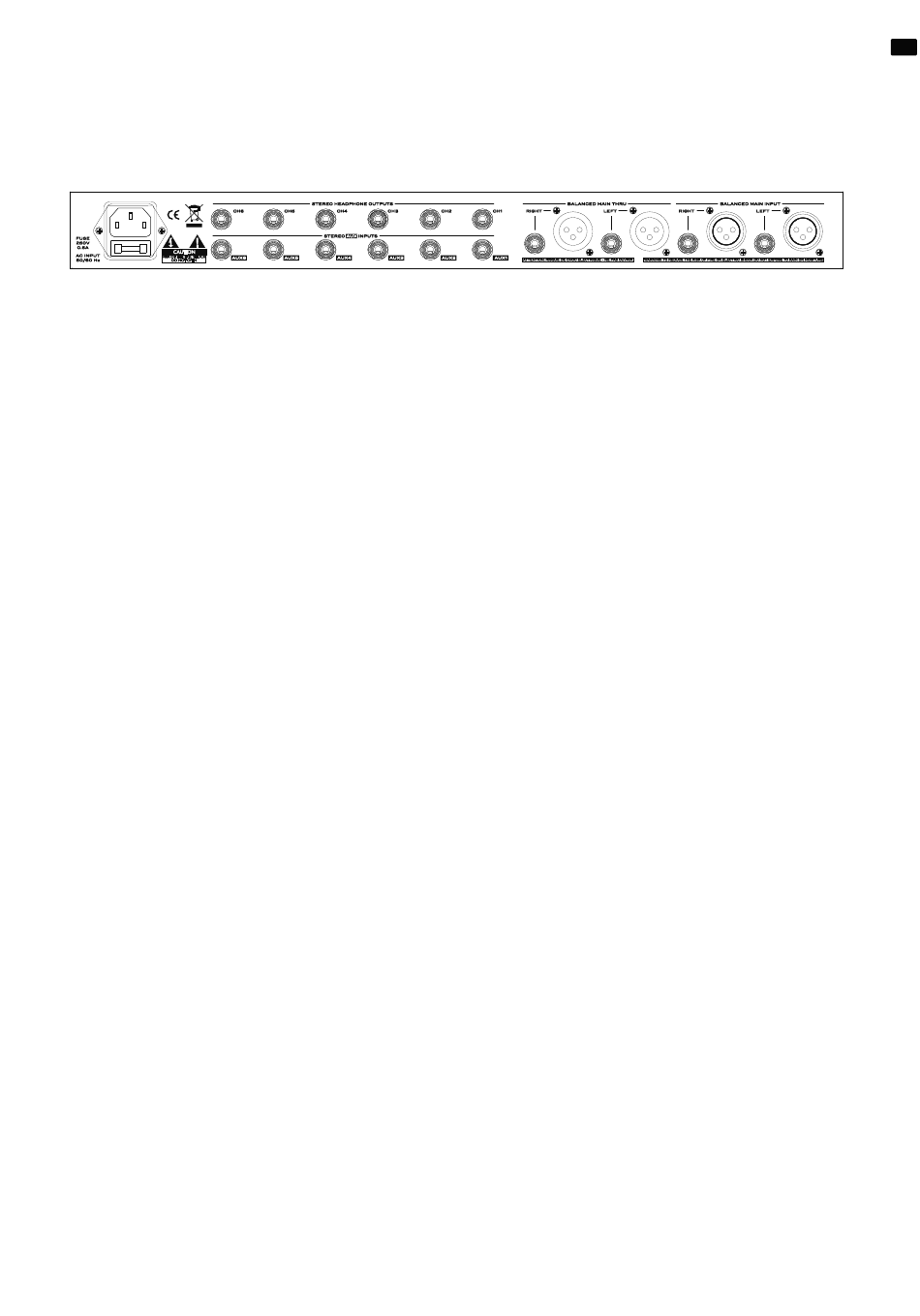

Face arrière
Hexacon has the following connectors on the rear (from right to left)
BALANCED MAIN INPUT
Ces jacks TRS de 6,3 mm et XLR permettent de connecter les entrées
lignes stéréophoniques. Vous pouvez y connecter, par exemple, la sor-
tie auxiliaire stéréo d'une table de mixage, entre autres.
Remarque
Lorsque vous connectez la prise DIRECT IN sur la face avant, ces ent-
rées sont automatiquement désactivées.
BALANCED MAIN THRU
Ces jacks TRS de 6,3 mm et XLR permettent de connecter un appareil
stéréophonique avec niveau d'entrée ligne. Ceci permet de transmett-
re immédiatement le signal du bus MAIN sur un appareil suivant (un
autre Hexacon, par exemple).
STEREO HEADPHONE OUTPUTS
Ces six prises TRS sont couplées en parallèle avec les sorties casques
sur la face avant et permettent de connecter les casques ou de trans-
mettre le signal aux amplifi cateurs pour casques suivants, entre au-
tres. Vous pouvez utiliser alternativement ou conjointement ces en-
trées avec les sorties sur la face avant : Hexacon est conçu pour les
casques avec une impédance de charge entre 32 et 600 ohm. Vous
pouvez donc connecter et alimenter plusieurs casques. Cependant,
l'impédance totale ne peut pas être inférieure à 16 ohm. Autrement, il
peut y avoir des pressions acoustiques et la puissance de sortie maxi-
male peut être limitée.
Remarque
Si vous rencontrez des problèmes lorsque vous connectez plusieurs
casques, déconnectez l'un des casques. Si cette action corrige le pro-
blème, cela signifi e que la résistance à la charge du casque était trop
faible. Utilisez un autre casque ou évitez les connexions multiples.
STEREO AUX INPUTS
Ces prises stéréophoniques TRS permettent d'alimenter un signal lig-
ne stéréophonique sur l'amplifi cateur de casques correspondant. Dès
que vous connectez la prise AUX IN, le régulateur BALANCE sert de
régulateur MIX, avec lequel vous contrôler le rapport entre le signal
dans le bus MAIN et au niveau AUX IN.
Mise en service
Avant de câbler Hexacon, mettez le régulateur MASTER VOLUME et
le régulateur VOLUME dans les canaux au minimum. Positionnez les
régulateurs BASS, TREBLE et BALANCE au milieu. Désactivez tous les
interrupteurs MONO.
Vous pouvez à présent connecter symétriquement les prises MAIN IN-
PUT selon vos préférences avec les jacks TRS ou XLR. Par exemple, vous
pouvez utiliser comme source un chemin auxiliaire stéréo d'une table
de mixage, entre autres.
Vous pouvez, si nécessaire, puiser le signal du bus MAIN directement
via les connexions MAIN THRU et le diriger sur un autre Hexacon.
Vous pouvez aussi, si nécessaire, alimenter le signal moniteur via la
prise DIRECT IN sur la face avant. Le signal dans les MAIN INPUTS sera
alors désactivé.
Connectez maintenant des casques adaptés aux prises OUT et/ou aux
prises canaux au niveau des STEREO HEADPHONE OUTPUTS. Si vous
voulez utiliser la fonction de mélange dans les canaux, connectez
d'autres chemins d'entrées aux prises AUX IN pour les canaux souhai-
tés. Le régulateur BALANCE vous permet de régler individuellement le
rapport entre le bus MAIN et le signal AUX.
Après avoir câblé Hexacon, allumez l'amplifi cateur pour casques grâce
à l'interrupteur POWER. Réglez le volume de lecture dans le master
via le régulateur MASTER VOLUME : Assurez-vous que le signal sur
l'affi cheur du master ne soit pas « saccadé » : Les LED verts et jaunes
devraient être allumés, par contre, le LED rouge qui indique une sac-
cade ne devrait jamais être allumé.
Vous pouvez maintenant adapter la lecture pour chaque canal selon
vos besoins : Choisissez à l'aide des boutons MONO L et MONO R le
mode de lecture pour le canal concerné : Vous pouvez lire au choix le
signal en stéréo ou en mono. À noter que dans le mode mono, d'autres
sources peuvent être choisies (MONO L, MONO R, MONO L&R).
Augmentez le volume dans le canal via le régulateur VOLUME selon
vos besoins : le signal devrait ici aussi être dirigé depuis la zone des
LED verts et jaunes, mais le LED rouge de saccade ne devrait pas être
allumé. Si vous connectez un signal via l'AUX IN, réglez-le en fonction
du signal dans le bus MAIN via le régulateur BALANCE. Si vous ne con-
nectez aucun signal AUX, réglez le rapport entre le canal gauche et
droit du signal stéréo dans le bus MAIN via BALANCE.
Optimisez le son en corrigeant au besoin le signal via les régulateurs
BASS et TREBLE. N'oubliez toutefois pas que vous augmentez ainsi le si-
gnal du canal par un renforcement des bandes de fréquences. Lorsque
c'est le cas, des pressions acoustiques peuvent apparaître: diminuez
en conséquence le volume via le régulateur VOLUME.
