So platzieren Sie die EIA-Schienen im Regal:
VORSICHT: Versuchen Sie nicht, die Schienenposition nach dem Einstellen der Geräte
anzupassen.
1. Stellen Sie fest, wo die EIA-Schienen eingebaut werden müssen. Mögliche
Positionierungstiefen im Rack finden Sie unter Abbildung 4.7 unten.

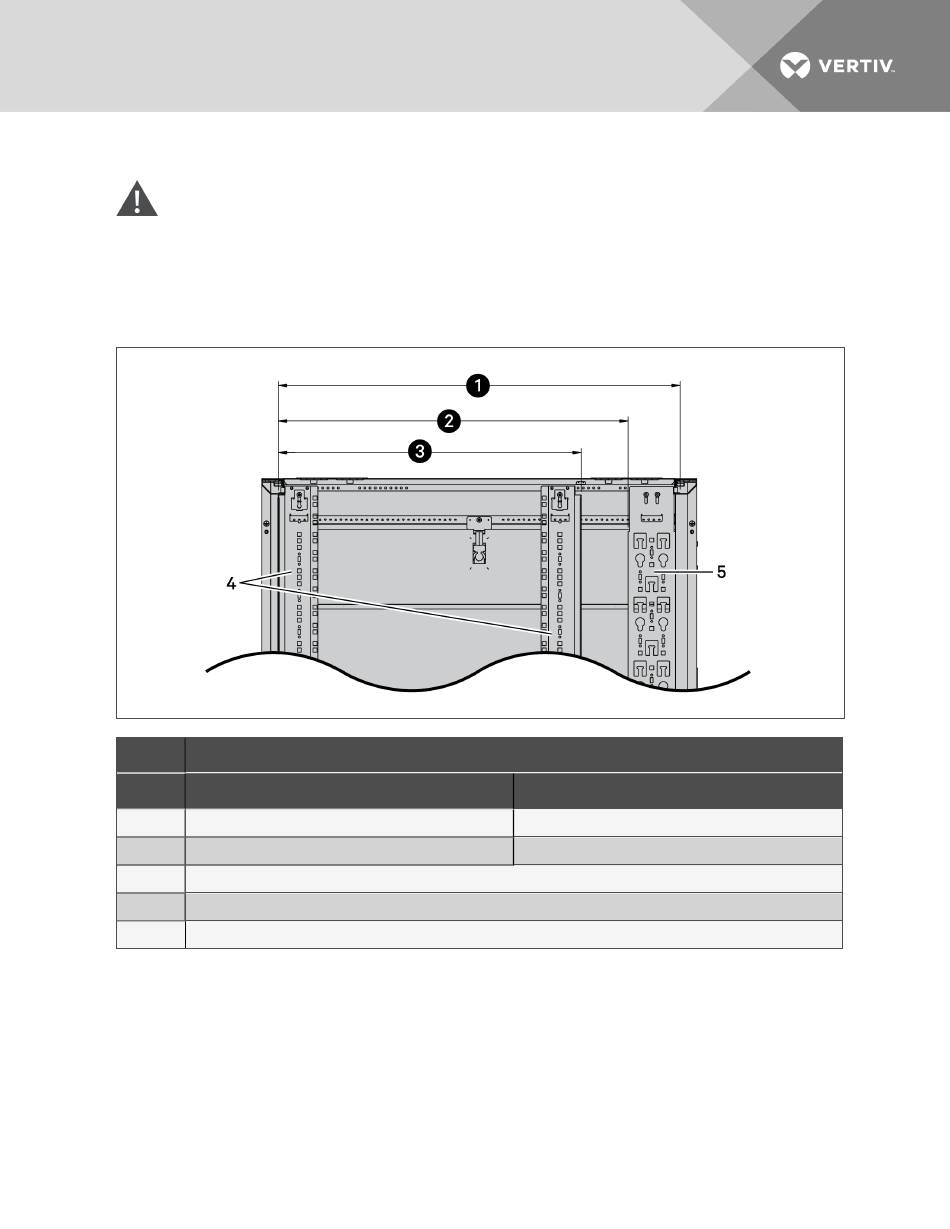

Abbildung 4.7 Abstände der EIA-Schienen im Rack
Element
1
2
3
4
5
2. Lockern Sie die M6x12-Schrauben in den Schienenanpassungshalterungen, mit denen die
EIA-Schienen am Rahmenteil befestigt sind. Siehe Abbildung 4.8 auf der nächsten Seite.
VORSICHT: Schienen werden oben, mittig und unten angebracht.
Vertiv | Installations- und Bedienungsanleitung |
Tiefe
1100 mm
982 mm
854 mm
740 mm
EIA-Schienen
Stromleistenhalterung
1200 mm
1082 mm
954 mm
