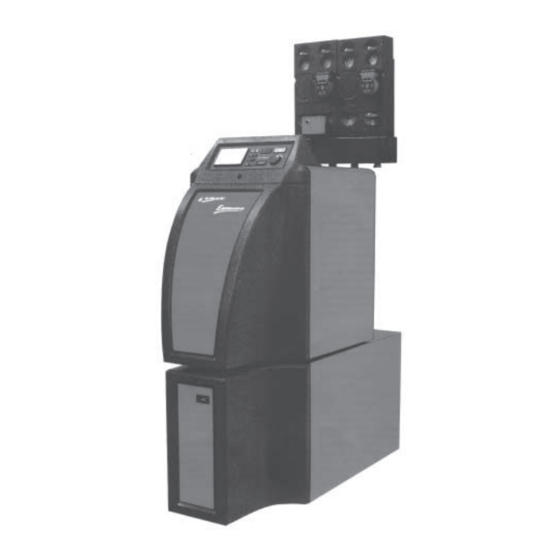

Inhaltszusammenfassung für ABIG Wärmetechnik Euronova III uni
- Seite 1 Heizzentralen für Öl und Gas Montage - Einregulierung - Bedienung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Seite Seite Installationsbeispiele: Wartung: EURONOVA EURONOVA mit Regelung Kesselreinigung Allg. Informationen: NOVATRON II E (1 Heizkreis) Wartung des Ölbrenners Kesselbeschreibung und Standspeicher NOVATHERM Neueinstellung des Ölbrenners Normen und Vorschriften EURONOVA mit Regelung Grundschaltfeld: Anforderungen an die NOVATRON IV E (2 Heizkreise) Schalter und Funktionen Wasserbeschaffenheit Sicherheitsleitungen... -
Seite 4: Normen Und Vorschriften
Normen und Vorschriften Installationshinweise für Ersteller von Hei- zungsanlagen 1. Allgemeines: 5. Anzeige- bzw. Erlaubnispflicht: DIN 4756 Gasfeuerungen in Heizungs- Diese Hinweise gelten für Heißwasser- Es sind die jeweils geltenden landes- anlagen erzeuger bis zu einer zulässigen Vorlauf- rechtlichen Baubestimmungen zu beach- DIN 4787 Ölzerstäubungsbrenner temperatur von 120°... -
Seite 5: Rauchgasmessungen
Rauchgasmessungen Die wirtschaftliche und umweltfreundliche Ein- Es ist ein CO -Gehalt von ca. 12 % bis 14 % Die Verbrennungswerte: bei Rußziffer 0 - 0,5 nach der Bacharach-Ska- stellung des Brenners ist durch Rauchgas- Abgastemperatur 160° C - 180° C la anzustreben. -
Seite 6: Demontage Der Kesselverkleidung
Achtung: 5. Danach Schaltfeld rechts leicht anheben Nicht an der Kesselverkleidung ziehen! und seitlich abnehmen, so daß linker Arre- tierstift ebenfalls vom Langloch frei wird. Mühelos und unbeschädigt wird der Kessel am Abgenommenes Schaltfeld auf Kessel- besten ohne Verkleidung in den Heizraum ge- block legen. -
Seite 7: Ölseitiger Anschluß
Wechsel des Kesseltür-Anschlags Der Kesseltür-Anschlag läßt sich einfach durch Tauschen der Aufhängevorrichtungen der Kesseltür von links nach rechts ändern. (Abb. 14) Ölseitiger Anschluß Abb. 14 Düsenauswahltabelle Installation der Ölleitungen: Düsen- Öldurchsatz in kg/h Die Ölleitungen müssen so an die Heizzentrale herangeführt werden, daß... -
Seite 8: Installationsbeispiele
Installationsbeispiele EURONOVA mit Regelung Heizkreis Heizkreis 2 Heizkreis 1 EURONOVA mit Regelung NOVATRON II E NOVATRON IV E (Radiatorenheizung) (Radiatorenheizung) (Fußbodenheizung) Abb. 17 Legende: Legende: 7 Kesseltemperaturfühler 1 Spezialheizkessel 3 Kesselregelung 8 Anlegetemperatur- Spezialheizkessel Kesselregelung EURONOVA NOVATRON IV E fühler EURONOVA NOVATRON II E 8 Brauchwassertemperatur-... -
Seite 9: Rücklaufanschlußstücke
Rücklaufanschlußstücke Das Rücklaufanschlußstück unter dem Abdeckblech entnehmen. Dichtung in die Verschraubung des Rück- laufanschlußstückes einlegen und mit dem Einspeisestück im Kesselrücklauf ver- schrauben (Abb. 18). Die Verschlußkappe auf den hinteren Ab- gang des Kesselanschlußstückes auf- dichten, wenn dort kein Speicher- Brauchwassererwärmer angeschlossen wird. -
Seite 10: Montageanleitung Euronova Iii
Montageanleitung EURONOVA III Rohranschlußgruppe für HK Euronova mit NTT 150 NC/NCE Stückliste: 1 Einschraubstutzen G 1 1/4" SW 46 x 67 lang 1 x 2 Rohrbogen kpl. isoliert DN 25 3 Wellrohr kpl. G 1" x 700 lang 4 Anschlußstutzen G 1" / 1 1/2" SW 55 5 O-Ring 44 x 3 für Pos. -
Seite 11: Leistungsveränderung
Leistungsveränderung Veränderung der Ölmenge Veränderung der Luftmenge der Heizzentrale Die durchgesetzte Ölmenge kann durch Ver- Ist wie vorstehend die Ölmenge verändert Die werkseitig eingestellte Brennerleistung für änderung des Druckes der Brennerpumpe ver- worden, muß auch in gleicher Relation hier- die einzelnen Heizzentralen ist aus den tech- größert bzw. -
Seite 12: Neueinstellung Des Ölbrenners
Kontrolle der Luftabsperrklappe: Düsenwechsel: Reinigen des Gebläserades: Die atmosphärische Luftabsperrklappe ist Zündkabel abziehen. Vier Befestigungsschrauben mittels Inbus- auf Leichtgängigkeit zu kontrollieren. (Abb. schlüssel 5 mm lösen (Abb. 30 Pos. 1). Inbusschraube M4 lösen (Abb. 32). Kunststoffgehäuse abnehmen, Gebläserad Stauscheibe abziehen. Düse ausschrauben (Düsengestänge ist jetzt zugänglich und kann gereinigt werden. -
Seite 13: Grundschaltfeld
Grundschaltfeld Schalter und Funktionen 1. Öffnung für Regelung 3. Betriebslampe für Speicherladebetrieb 4. Störanzeige für Sicherheitstemperatur- begrenzer 5. Testschalter für Sicherheitstemperatur- begrenzer 6. Störanzeige Brenner 7. Entriegelungstaste für Brennerstörung 8. Betriebslampe für Brennerbetrieb 9. Anlagenschalter 10. Öffnung für Impulszähler 11. Betriebsstundenzähler (Option) 12. -
Seite 14: Technische Daten
Technische Daten EURONOVA III UNI EURONOVA III Abb. 36 Achtung: Legende Alle Höhenmaße mit Stellfüße = Vorlauf Kessel Rp1¼ RSL = Rücklauf Sicherheitsleitung Rp1 (Höhe Stellfüße min. 15mm) = Rücklauf Kessel G1¼, mit Adapter R1 = Vorlauf Speicher Rp1 VSL = Vorlauf Sicherheitsleitung bzw. Anschluß- = Rücklauf Speicher G1... -
Seite 15: Ersatzteilliste Für Euronova
