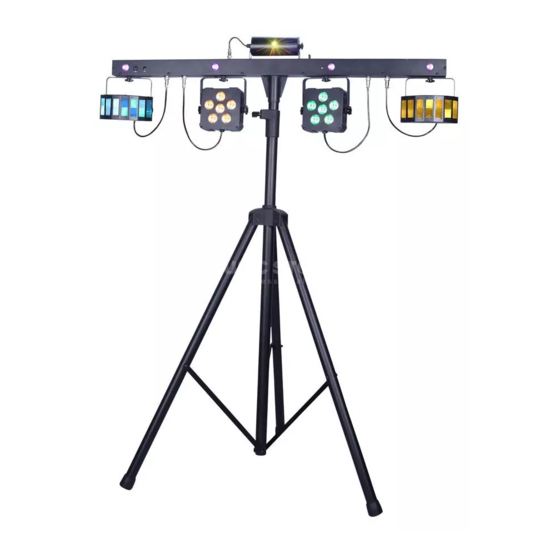

  • Seite 1 CLS Laser System 10/2018 LIG0013725-000 Bedienungsanleitung User Manual...
  • Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.

  • Seite 3: Garantie

    Herzlichen Glückwunsch zu Ihrer neuen LightmaXX CLS Laser System Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi ziente Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)

  • Seite 5: Installation

    Hinweis! (Betriebsbedingungen) Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio- nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit...

  • Seite 6: Betriebsart Dmx

    Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher- zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die max.
  • Seite 7 Kanal Funktion Wert Beschreibung Kanal Wert Beschreibung 000-014 AF01 000-009 Blackout 015-029 AF02 010-031 Auto PAR 030-044 AF03 032-065 Auto Laser 045-059 AF04 066-095 Auto Flash LED 060-074 AF05 096-127 Auto Mix Auto Flash LED 075-089 AF06 128-159 Sound PAR 090-104 AF07 160-191...
  • Seite 8 Kanal Funktion Wert Beschreibung 000-014 SF01 015-029 SF02 030-044 SF03 045-059 SF04 060-074 SF05 Sound Flash LED 075-089 SF06 090-104 SF07 105-119 SF08 120-134 SF09 135-255 SF10 000-019 SM01 Sound MIX 020-039 SM02 040-255 SM03 000-255 Programmgeschwindigkeit wird eingestellt. Langsam bis schnell, 000 ist am (work for CH1 Changing Speed langsamsten, 255 ist am schnellsten...
  • Seite 9 Kanal Funktion Wert Beschreibung 201-249 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten 30Hz) 250-255 alle an PAR Licht & Derby Licht CH5 LED 000-004 STOP Motorrotati- 005-127 Rotieren im Uhrzeigesinn, langsam bis schnell onsgeschwin- digkeit 127-133 STOP 134-255 Rotieren gegen Uhrzeigesinn, langsam bis schnell CH6 rotes 000-004 Verdunkelung...
  • Seite 10 27CH Kanal Funktion Wert Beschreibung CH11 000-255 Roterlichtdimmer 0%-100% CH12 000-255 Grünlichtdimmer 0%-100% PAR Licht (No.3) CH13 000-255 Blaulichtdimmer 0%-100% 000-009 keine Funktion CH14 010-255 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten 30Hz) CH15 000-255 Das Kanal behalten CH16 000-255 Roterlichtdimmer 0%-100% CH17 000-255 Grünlichtdimmer 0%-100%...

  • Seite 11: Betriebsart Statisch, Auto Oder Sound

    Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme, die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert wer- den.

  • Seite 12: Betriebsart Fußschalter

    Betriebsart Fußschalter: SOUND COLOR BLACKOUT AUTO Funktion Beschreibung AUTO Drücken Sie AUTO um das Automatik Programm zu aktivieren SOUND Drücken Sie SOUND um das Sound 2 Light Programm zu aktivieren. Alle Scheinwerfer werden danach im Sound 2 Light Modus arbeiten COLOR Statischer Farbwechsel BLACKOUT...

  • Seite 13: Bedienung

    Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebs- bereit ist. Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Menü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten.

  • Seite 14: Spezifikationen

    Spezifi kationen: Model CLS Laser System FX Leistungsaufnahme 45 Watt PAR LED 6* Tri - 9 Watt Abstrahlwinkel 15° Derby LED 2*R - 3 Watt, 2*G -3 Watt, 2*B - 3 Watt R - 620nm/100lm, G - 520nm/160lm, B - 462nm/50lm...

  • Seite 15: Entsorgung Von Batterien

    Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Halt- barkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz während Sie es reinigen. Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen sollten stets von Staub und Dreck befreit werden.
  • Seite 16 Safety Instructions! Please read before connection • Ensure that the supply voltage does not exceed the voltage and operation! capacity indicated on the housing of the device. RISK OF ELECTRIC SHOCK. • In case of fatal error, please contact the distributor and stop DO NOT OPEN! all operations of the device immediately.

  • Seite 17: Intended Use

    Congratulations on your new LightmaXX CLS Laser System FX! Thank you for choosing a Lightmaxx product. Thanks to effi cient development and economical production, Lightmaxx makes high-quality products at a fantastic price possible. Please read these operating instructions carefully to be informed about all functions of...

  • Seite 18: Safety Instructions

    Safety instructions: DANGER! (For Babies and Children) Wrapping, plastic foils and other packaging material must be properly stored or disposed of. It should be kept out of the reach of babies and children due to the risk of suffocation. Ensure that children never use the device unattended! Also make sure that children do not remove any (small) parts from the device, as they could suffocate if swallowed! DANGER! (electric shock due to high voltages in the device)
  • Seite 19 Note! (Operating conditions) Due to its structural characteristics, the device is designed for indoor use. Do not expose the device to rain, moisture or liquids, as this can cause damage. Vibrations, dirt or sunlight can also lead to damage, avoid them! Warning! (Power Supply) Make sure that the device voltage matches your local mains voltage.

  • Seite 20: Operation

    Operation: Make sure everything is connected before switching on. Use only high-quality cables that are as short as possible for the connections. DMX mode: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain.
  • Seite 21 Channel Function Value Description Channel Value Description 000-014 AF01 000-009 Blackout 015-029 AF02 010-031 Auto PAR 030-044 AF03 032-065 Auto Laser 045-059 AF04 066-095 Auto Flash LED 060-074 AF05 096-127 Auto Mix Auto Flash LED 075-089 AF06 128-159 Sound PAR 090-104 AF07 160-191...
  • Seite 22 Kanal Funktion Wert Beschreibung 000-014 SF01 015-029 SF02 030-044 SF03 045-059 SF04 060-074 SF05 Sound Flash LED 075-089 SF06 090-104 SF07 105-119 SF08 120-134 SF09 135-255 SF10 000-019 SM01 Sound MIX 020-039 SM02 040-255 SM03 000-255 Programme speed settings. Slow to fast, 000 is slowest, 255 is fastest. (work for CH1 Changing Speed value 010-127)
  • Seite 23 Channel Function Value Description 201-249 Flash speed (slow to fast, fastes 30Hz) 250-255 all on PAR light & Derby CH5 LED 000-004 STOP light 005-127 Rotate clockwise, slow to fast Motor r o t a t i o n 127-133 STOP speed 134-255...
  • Seite 24 27CH Channel Function Value Description CH11 000-255 Red light dimmer 0%-100% CH12 000-255 Green light dimmer 0%-100% PAR light (No.3) CH13 000-255 Blue light dimmer 0%-100% 000-009 no function CH14 010-255 Strobe speed (langsam bis schnell, am schnellsten 30Hz) CH15 000-255 Keep the channel CH16...
  • Seite 25 Operating mode static, auto or sound: The device contains automatic programs that run according to fi xed schemes (Auto) or are retrieved via the built-in microphone to match the music (sound). The respective mode is selec- ted via the menu directly on the device. Operating mode remote control: The unit can be remotely controlled via the included remote control.

  • Seite 26: Connections & Operating Elements

    Operating mode footswitch SOUND COLOR BLACKOUT AUTO Function Description AUTO Press AUTO to activate automatic Programme SOUND Press SOUND to activate Sound 2 Light Programm. Every headlight operates in sound 2 light mode afterwards. COLOR Static colour change BLACKOUT Lights out Connections &...

  • Seite 27: Die Menüstruktur Im Detail

    Operating: Start: Connect the device to the mains and wait a few seconds for it to be ready for use. Menu: Navigation in the menu is done via the four menu buttons below the display. With the „menu“ button you activate the menu, the navigation is done via the „up“ and „down“...
  • Seite 28 8888 FUNCTION SETTING MENU DOWN ENTER Spezifi kationen: Model CLS Laser System FX Power output 45 Watt PAR LED 6* Tri - 9 Watt Radiation angle 15° Derby LED 2*R - 3 Watt, 2*G -3 Watt, 2*B - 3 Watt...

  • Seite 29: Troubleshooting

    Troubleshooting: Warning! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power amplifi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible transmission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid for troubleshooting.

  • Seite 30: Environmental Safety

    Environmental Safety: Music Store professional GmbH always endeavours to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is always of funda- mental importance. Please recycle the packaging after use. Disposal of packaging: Ensure that paper packaging, plastic material, etc.
