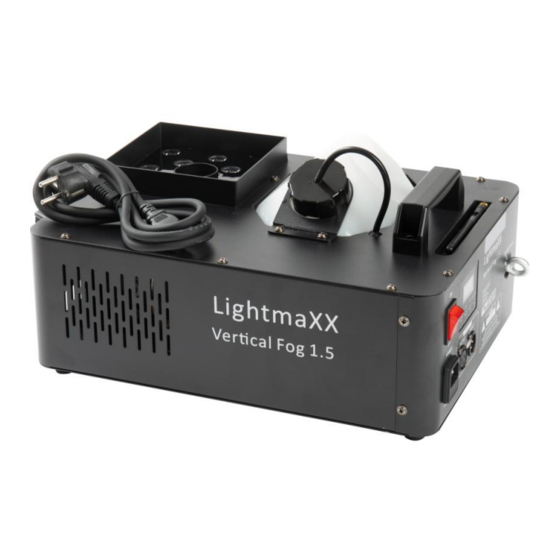

- Seite 1 DEUTSCH/ENGLISCH LightmaXX VERTICAL FOG 1.5 LIG0014929-000 03/2019 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter (FI) ist unbedingt empfohlen. Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen, trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie Gewitter, Hochwasser etc.
- Seite 4 Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen. Passendes Nebelfluid: lightmaXX Vertical Fog Special Fluid Bitte beachten Sie, dass bei Verwendung des falschen Fluides die Garantie erlischt! Bitte verwenden Sie ausschließlich das lightmaXX Vertical Fog Special Fluid!
-
Seite 5: Lieferumfang
Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Vertical Fog 1.5 dient ausschließlich der Erzeugung von künstlichem Nebel durch verdampfen des eingefüllten Nebelfuids. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 6: Dmx-Betrieb
DEUTSCH Inbetriebnahme: Schließen Sie das Produkt an das Stromnetz an und schalten Sie es anschließend ein. Warten sie bis das Heizelement die Betriebstemperatur erreicht hat. Die Ansteuerung erfolgt nun wahlweise per DMX, Fernbedienung oder per Bedienung am Gerät selbst. Stellen Sie zwingend sicher, dass alle verwendeten Kabel zur Inbetriebnahme (Strom sowie Ansteuerung) den gültigen Vorschriften unterliegen und unbeschädigt sind. -
Seite 7: Funktion
DEUTSCH 5 Kanal Modus: Kanal Wert Funktion 016-255 001-255 001-255 Grün 001-255 Blau 001-255 Amber 8 Kanal Modus: Kanal Wert Funktion 016-255 001-255 Master Dimmer 001-255 001-255 Grün 001-255 Blau 001-255 Amber 016-255 Strobe (langsam zu schnell) 016-038 039-060 Rot + Grün + Amber 061-083 Grün 084-106... -
Seite 8: Fernbedienung
DEUTSCH Fernbedienung: Code: Funktion: Fog + Rot Fog + Rot/Grün/Amber Fog + Grün Fog + Grün/Blau Fog + Blau Fog + Blau/Rot Fog + Rot/Grün/Blau/Amber... -
Seite 9: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung 12 x 3 Watt RGBA LEDs Bedienelemente (Display/Tasten) Nebeldüse Stromeingang (IEC) Fluidbehälter mit Verschluss DMX Ein-/Ausgang (3-pol) Antenne Ringöse z.B. für Safety Ein-/Aus-Schalter... -
Seite 10: Spezifikationen
DEUTSCH Spezifikationen: Model LightmaXX Vertical Fog 1.5 Heizelement 1450 Watt Leistungsaufnahme 1500 Watt Tank 2,5 Liter LED Leistung 12 x 3 Watt Single Colour RGBA LEDs Spannungsversorgung AC 240 V // 50 Hz Sicherung T8A/250V (slow blow 6 x 30 mm) -
Seite 11: Reinigung
DEUTSCH Reinigung: Das Heizelement sollte regelmäßig gereinigt werden, um Ablagerungen zu vermeiden. Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. - Seite 12 DEUTSCH Notizen MS ID: LIG0014929-000 09/2019...
- Seite 13 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 14 ENGLISH Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage. It is highly recommended that you fuse your mains socket with a residual current circuit breaker (FI). If you do not use your device for a longer period of time or carry out maintenance work, disconnect the device from the mains in order to minimize danger.
- Seite 15 Only use high-quality water-based fog fluids recommended by your dealer. Other fog fluids can lead to clogging or dripping of the device. Suitable fog fluid: lightmaXX Vertical Fog Special Fluid Please note that the warranty expires if the wrong fluid is used! Please use only the lightmaXX Vertical Fog Special Fluid!
-
Seite 16: Intended Use
Intended use: The product LightmaXX Vertical Fog 1.5 is used exclusively for the generation of artificial fog by vaporizing the filled fog fluid. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Seite 17: Dmx Mode
ENGLISH Set up: Connect the product to the power supply and then turn it on. Wait until the heating element has reached the operating temperature. The control is now carried out either by DMX, remote control or by operation on the device itself. It is imperative that you ensure that all cables used for commissioning (power and control) are subject to the applicable regulations and are undamaged. - Seite 18 ENGLISH 5 channel mode: Channel Value Function 016-255 001-255 001-255 Green 001-255 Blue 001-255 Amber 8 channel mode: Channel Value Function 016-255 001-255 Master Dimmer 001-255 001-255 Green 001-255 Blue 001-255 Amber 016-255 Strobe (slow to fast) 016-038 039-060 Red + Green + Amber 061-083 Green 084-106...
-
Seite 19: Remote Control
ENGLISH Remote control: Code: Function: Fog + Red Fog + Red/Green/Amber Fog + Green Fog + Green/Blue Fog + Blue Fog + Blue/Red Fog + Red/Green/Blue/Amber... -
Seite 20: Connections And Controls
ENGLISH Connections and controls: Designation Designation 12 x 3 Watt RGBA LEDs Operating elements (display/keys) Fog nozzle Power connection (IEC) Fluid container with closure In & Output DMX (3 pin) Antenna Ring eye for e.g. Safety ON/OFF switch... - Seite 21 ENGLISH Specifications: Model LightmaXX Vertical Fog 1.5 Heating element 1450 Watt Power consumption 1500 Watt Container 2,5 liter LED power 12 x 3 Watt Single Colour RGBA LEDs Power suppy AC 240 V // 50 Hz Fuse T8A/250V (slow blow 6 x 30 mm)
- Seite 22 ENGLISH Cleaning: The heating element should be cleaned regularly to avoid deposits. Envrionmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us.
- Seite 23 ENGLISH Notes MS ID: LIG0014929-000 03/2019...
