rundem Querschnitt). Es muss außen isoliert sein, um Kondensatbildung zu verhindern und die Abkühlung des
Rauchgases zu verringern. Die Kamineinmündung muss sich in dem Raum befinden, in dem das Gerät
aufgestellt ist, oder im angrenzenden Raum, wobei sich unterhalb der Kamineinmündung ein Behälter für
Feststoffe und Kondensat auf einer Höhe von mindestens 50 cm befinden muss, der durch eine dichte
Metallklappe zugänglich ist. Lassen Sie die Wirksamkeit des Rauchabzugsrohrs von einem fachlich
qualifizierten Ofensetzer überprüfen. Wenn erforderlich, muss das Rauchabzugsrohr mit einer Röhre aus
Material umgeben werden, das den geltenden Bestimmungen entspricht. Hilfsabsaugvorrichtungen dürfen
weder entlang des Kamins noch des Schornsteinaufsatzes eingebaut werden.
Höhe-Unterdruck
Depression (Tiefgang) in einen Rauchfang hängt auch von seiner Höhe. Die Senke notwendig für
verschiedene Modelle von Pelletöfen ist 15pa zu 20pa (0,15 bis 0, natürlich).
Abmessungen
Abschnitt kann Runde (das beste), quadratisch oder rechteckig (sollte die Beziehung zwischen den
Innenseiten < = 1,5) mit Seiten, die im Zusammenhang mit minimaler Radius 20 mm. Die Größe des Abschnitts
muss größer oder gleich dem Durchmesser der Rauchausgang (8). Wir bieten Predimensionata-Tabelle.
(siehe Abb. 2).
Art der Anlage
Mindestlänge
Maximale vertikale Länge (1 T)
Maximale Länge (mit 3 Anschluss Klebestutzen)
Maximale Anzahl der Biegungen oder tee
Horizontale Striche (Minimale Steigung 5 %)
Installation bei Höhen über 1200 m s.l.m.
Schornsteinaufsatz

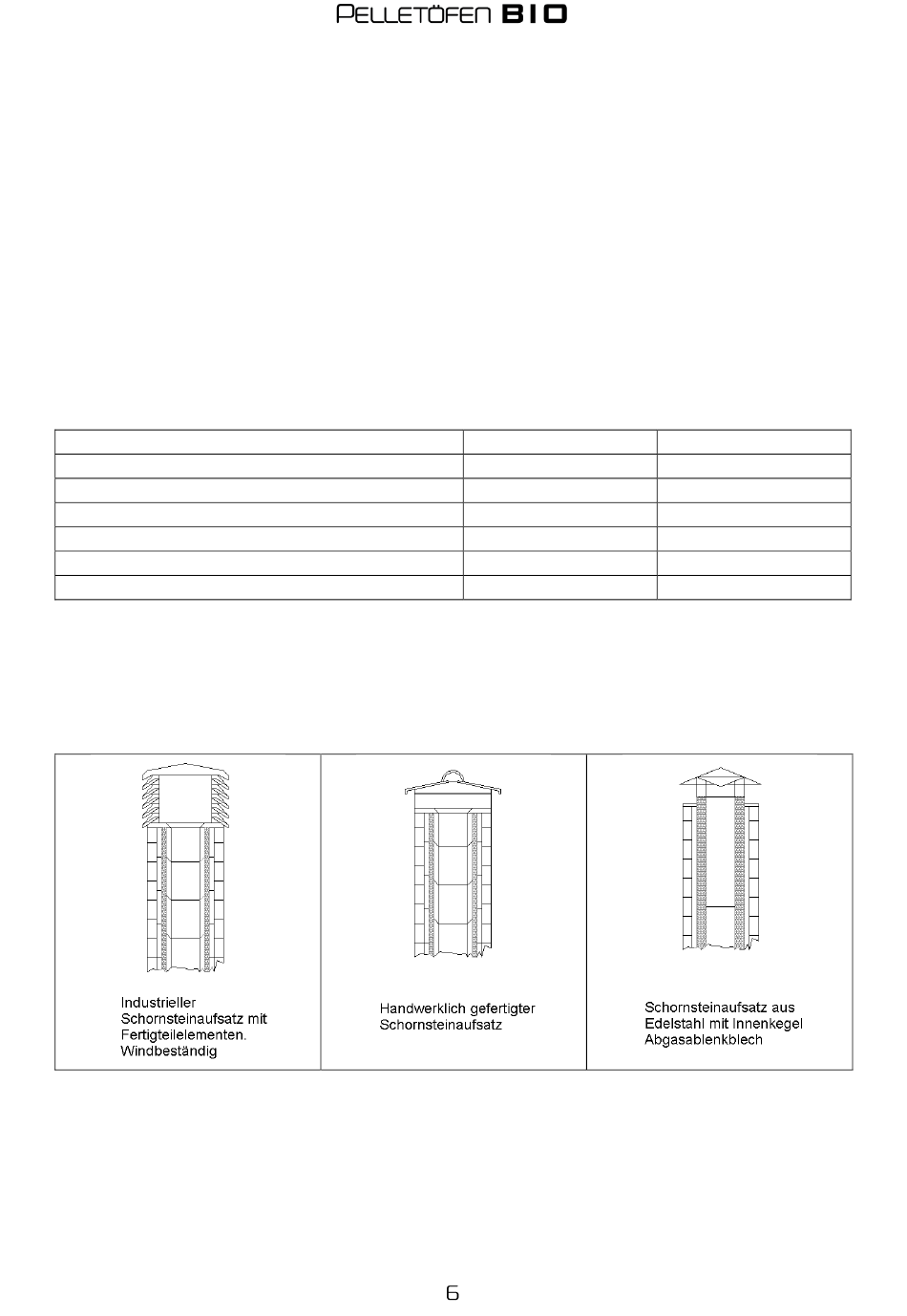

Der Schornsteinaufsatz ist für ein einwandfreies Funktionieren des Heizgeräts von großer Bedeutung. Wir
empfehlen daher die Verwendung von windbeständigen Schornsteinaufsätzen mit Flügelprofilen (siehe
Abb.3).
Der Nutzquerschnitt des Auslasses muss mindestens doppelt so groß wie der des Kamins sein und so gestaltet
sein, dass die Rauchgase unabhängig von Windeinfallwinkel und der Windrichtung abgeleitet werden. Regen,
Schnee und gegebenenfalls Tiere dürfen nicht in den Kamin gelangen. Die Höhe des Rauchabzugs ins Freie
muss sich außerhalb des Rückflussbereichs befinden, der durch die Dachform oder die in der Nähe
befindlichen Hindernisse bestimmt wird (siehe Abb.4).
Rohrdurchmesser 8 cm
1.5
6.5
4.5
3
2
Nein
Rohrdurchmesser 10 cm
2
10
8
4
2
Erforderlich
Abb. 2
Abb. 3
