3.5
Anschluss der Verbindungs- und Versorgungsleitungen
Bei eingeschalteter Steuerung dürfen keine Stecker abgezogen
oder eingesteckt werden, da die Steuerung sonst beschädigt
wird.
abgezogenem Netzstecker abziehen oder einstecken!
3
2
1
1. Netzanschluss 230V
2. Hauptschalter mit Leuchte
3. Sicherung 8A Träge
4. Anschluss Spindel mit Kontrollleuchte 230V max. 1900W
5. Anschluss Kühlung mit Kontrollleuchte 230V max. 100W
6. Not Aus
7. Anschluss externer Not Aus
8. Anschluss Handrad
9. Anschluss Werkzeuglängentaster, 3D- Taster, (Ausgang 0-10V mit
potentialfreien Schaltkontakt zum Steuern einem Frequenzumrichters
optional)
10. Anschluss Endschalter Fräsmaschine
11. PC- Anschluss USB 2.0 (kompatibel mit USB 1.1/3.0)
12. Anschluss Endschalter C- Achse (Drehachse, Tangentialmesser: bei 3
Achs Version nicht vorhanden)
13. Schrittmotoranschluss C- Achse (bei 3 Achs Version nicht vorhanden)
14. Schrittmotoranschluss X- Achse
15. Schrittmotoranschluss Y- Achse
16. Schrittmotoranschluss Z- Achse
cnc-concept
●
Heiligenstädter Str.28
Fräs- und Graviermaschine
Basic1000 / Basic 1500
Stecker
nur
bei
6
4
5

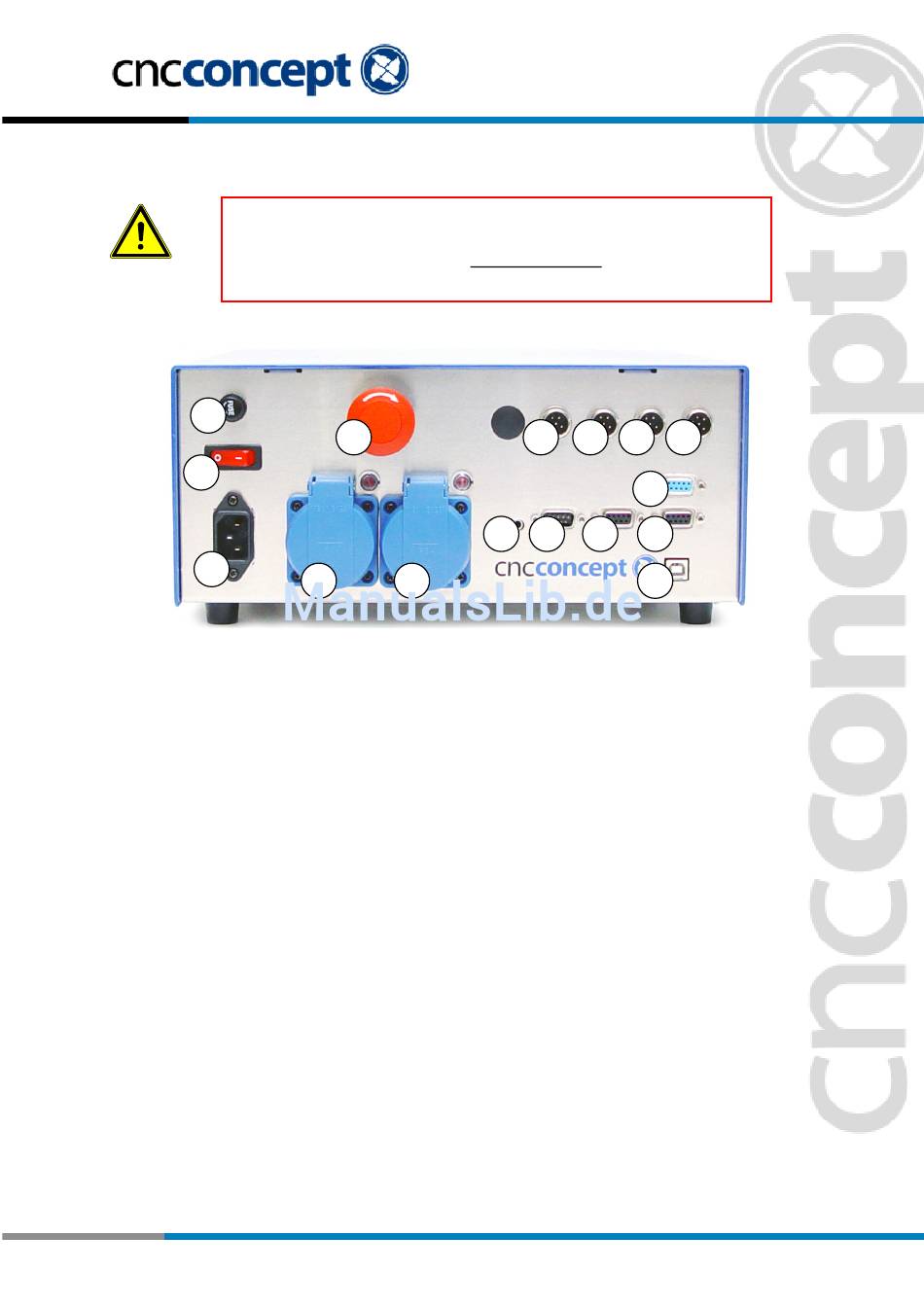

Bild 3: Anschlüsse Schrittmotorsteuerung
●
D- 37327 Leinefelde
ausgeschalteter
Steuerung
