Inhaltszusammenfassung für cncconcept Basic 1000
- Seite 1 Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 1 von 35 Betriebsanleitung CNC – Fräs- und Graviermaschine Basic 1000 / Basic 1000 SPEED Basic 1500 / Basic 1500 SPEED cnc-concept ● Heiligenstädter Str.28 ● D- 37327 Leinefelde ● info@cnc-concept.de...
-
Seite 2: Eg - Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hersteller: cnc-concept Heiligenstädter Straße 28 37327 Leinefelde Bezeichnungen der Maschinen: Basic 1000/ Basic 1000 SPEED Basic 1500/ Basic 1500 SPEED Einschlägige EG-Richtlinien: 1. EG-Maschinenrichtlinien 2006/42/EG, 2. EMVR 2004/108/EG 3. Niederspannungsrichtlinie 737 23/ EG Angewandte harmonisierte Zu 1. -
Seite 3: Vorwort
Sicherheitshinweise der Maschine! Für Schäden, die aus Unachtsamkeit oder unsachgemäßem Gebrauch der Maschine entstehen, übernimmt der Hersteller keine Haftung! Ich wünsche Ihnen viel Erfolg und Spaß bei der Arbeit mit der Basic 1000/ Basic 1500 und stelle mich weiteren Fragen Ihrerseits gern zur Verfügung. Hersteller: cnc-concept Heiligenstädter Straße 28... -
Seite 4: Inhaltsverzeichnis
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 4 von 35 Inhaltsverzeichnis EG – Konformitätserklärung ................2 Vorwort ......................3 Inhaltsverzeichnis ................... 4 Allgemeine Hinweise ..................6 Allgemeines ..................7 Haftungsbeschränkung .................. 7 Urheberschutz ....................7 Sicherheitshinweise ..................7 Kundenservice ....................8 Transport, Empfang und Lagerung .............. - Seite 5 Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 5 von 35 Tätigkeit vor Gebrauch ................. 25 Einschalten ....................25 Tätigkeit während des Betriebes ..............26 4.4.1 Werkstück spannen ..................26 4.4.2 Werkzeug wechseln ..................26 4.4.3 Gebrauch von Kühlmitteln ................26 Maschinen bedienen ..................
-
Seite 6: Allgemeine Hinweise
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 6 von 35 Allgemeine Hinweise vorliegende Betriebsanleitung enthält alle Informationen bestimmungsgemäßen Betrieb der nachfolgend behandelten Anlage. Alle Daten und Beschreibungen entsprechen dem Stand zum Zeitpunkt der Übergabe an den Kunden. Um eine maximale Verfügbarkeit zu garantieren, enthält die Betriebsanleitung alle Angaben, die zum sachgerechten und sicheren Betrieb der Anlage notwendig sind. -
Seite 7: Allgemeines
Urheberschutz Die vorliegende Betriebsanleitung ist nur für den Gebrauch in Bezug auf die Maschinen Basic 1000/ Basic 1500 bestimmt. Sie unterliegt dem Urheberrechtgesetz und darf nicht vervielfältigt oder an Dritte weitergeben werden. Auch der Inhalt der Betriebsanleitung darf nicht an dritte Personen weitergeben oder anderweitig verwendet werden. -
Seite 8: Kundenservice
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 8 von 35 Kundenservice Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Adresse cnc-concept Heiligenstädter Straße 28 37327 Leinefelde Telefon 036 074 / 20 36 56 Telefax 036 074 / 20 60 02 E-Mail info@cnc-concept.de Internet... -
Seite 9: Eingangsprüfung
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 9 von 35 1.5.2 Eingangsprüfung Beim Empfang der Lieferung ist diese auf Vollständigkeit und Transportschäden zu überprüfen. Festgestellte Beschädigungen sind dem Lieferanten unverzüglich zu melden, um eventuelle Regress- und Versicherungsansprüche geltend machen zu können. -
Seite 10: Sicherheitshinweise
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 10 von 35 Sicherheitshinweise Allgemeines Nur qualifizierte Personen, wie sie unter Punkt 2.4. festgelegt sind, haben die nötigen Spezialkenntnisse, um die allgemeinen Gefahrenhinweise und Warnungen dieser Betriebsanleitung richtig zu interpretieren und im entsprechenden Anwendungsfall umzusetzen. -
Seite 11: Personalauswahl- Und Qualifikation; Grundsätzliche Pflichten
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 11 von 35 Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet der Hersteller/ Lieferant nicht. Das Risiko trägt allein der Anwender! Personalauswahl- und qualifikation; grundsätzliche Pflichten Es darf nur geschultes oder unterwiesenes und zuverlässiges Personal eingesetzt werden! Die Zuständigkeiten des Personals für Transport, Inbetriebnahme, Betrieb, Wartung, Instandhaltung, Außerbetriebnahme... -
Seite 12: Sicherheitshinweise Zu Bestimmten Betriebsphasen
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 12 von 35 Das Personal oder andere Personen dürfen niemals in die laufende Maschine greifen oder während des Betriebs sich bewegende, mechanische oder spannungsführende elektrische Teile berühren! Während des Betriebs nicht in den Bewegungsraum der Maschine fassen! Das Personal darf keine offenen langen Haare, lose Kleidung oder Schmuck einschließlich Ringe tragen. -
Seite 13: Sonderarbeiten
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 13 von 35 Gerüche) lassen erkennen, dass die Funktion beeinträchtigt ist. Im Zweifelsfall ist die Maschine sofort außer Betrieb zu nehmen! 2.5.2 Sonderarbeiten Um Störungen, Schäden oder Mängel in der Qualität der Produktion vorzubeugen, ist es erforderlich, die vorgeschriebenen Wartungs- und Instandhaltungsarbeiten ausgebildetem... -
Seite 14: Werkzeuge Und Werkzeugwechsel
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 14 von 35 Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies Originalersatzteilen gewährleistet. Werden andere Ersatzteile verwendet, verliert die Konformitätserklärung ihre Gültigkeit und Garantieansprüche können nicht mehr geltend gemacht werden. Nach Abschluss Arbeiten... -
Seite 15: Restgefährdungen
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 15 von 35 Sind Arbeiten an spannungsführenden Teilen notwendig, ist eine zweite Person hinzu zu ziehen, die im Notfall den Not-Aus- bzw. den Hauptschalter mit Spannungsauslösung betätigt! Der Arbeitsbereich ist mit einer rot- weißen Sicherungskette und einem Warnschild abzusperren! Es darf nur spannungsisoliertes Werkzeug benutzt werden! Maschinenteile, an denen Wartungs- und Instandhaltungsarbeiten... -
Seite 16: Installation Und Inbetriebnahme
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 16 von 35 Bevor Arbeiten an der elektrischen Anlage der Maschine oder dem Schaltkaten vorgenommen werden, ist die Maschine auszuschalten und von der Stromversorgung zu trennen! • Es besteht Gefahr durch herausgeschleuderte Späne. Schutzbrille tragen! •... -
Seite 17: Aufstellort
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 17 von 35 Sind alle Bauteile ordnungsgemäß befestigt? Sind alle Sicherheitseinrichtungen vorhanden und funktionieren sie? Sind alle Fremdkörper aus dem Bewegungsbereich der Maschine entfernt? Sind alle Verbindungs- und Versorgungsleitungen ordnungsgemäß installiert und an der richtigen Position? Stimmt das örtliche Stromnetz mit dem der Maschine überein? Startet und läuft Software störungsfrei? siehe Punkt 3.6 Ist der USB-Treiber installiert und betriebsbereit? siehe Punkt 3.6.1... - Seite 18 Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 18 von 35 Buchse mit einander. Achten Sie, dass der Stecker einrastet. Masseband einem Zylinderschraubenkopf befestigen. (vgl. Bild 1) Kupplungs- hälfte Stern Zylinderkopf- schraube Bild 1: Motor Y-Achse Das Werkzeug wird in die Werkzeugaufnahme eingesetzt und über die Klemmschraube befestigt (Siehe Bild 2).
-
Seite 19: Anschluss Der Verbindungs- Und Versorgungsleitungen
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 19 von 35 Anschluss der Verbindungs- und Versorgungsleitungen Bei eingeschalteter Steuerung dürfen keine Stecker abgezogen oder eingesteckt werden, da die Steuerung sonst beschädigt wird. Stecker ausgeschalteter Steuerung abgezogenem Netzstecker abziehen oder einstecken! Bild 3: Anschlüsse Schrittmotorsteuerung 1. -
Seite 20: Installation Der Software
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 20 von 35 Stellen Sie vor dem Verbinden der Leitungen mit dem Schaltkasten sicher, dass die vorhandene Steckdose mit den Angaben zum Netzanschluss unter Kapitel 4.1 übereinstimmt. Die Steckdose wird über das Netzkabel mit dem Kaltgerätestecker des Schaltkastens verbunden. -
Seite 21: Usb- Treiber Installieren
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 21 von 35 3.6.1 USB- Treiber installieren Wenn der USB- Treiber des internen Controllers sich nicht automatisch installiert, ist wie folgt zu verfahren: Ignorieren Sie diese Meldung Öffnen Sie den Gerätemanager (bei WIN 7 im Startmenü) Im Gerätemanager suchen Sie den Eintrag "SMC5D..."... - Seite 22 Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 22 von 35 Klicken Sie auf Treiber aktualisieren Klicken Sie auf die Schaltfläche "Auf dem Computer nach Treibersoftware suchen" Klicken Sie zunächst auf "Durchsuchen" und wählen das Verzeichnis aus, in dem sich der Treiber befindet. Standardmäßig befindet er sich unter "C:\Program Files\CNC Concept\cncGraF\driver\winVista_7_8"...
-
Seite 23: Import Der Maschinenparameterdatei
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 23 von 35 Wenn der Treiber gefunden wurde, installieren Sie ihn. Der Treiber ist installiert. 3.6.2 Import der Maschinenparameterdatei Im Menü der Software cncGRAF unter "Einstellungen, Maschinenparameter, Öffnen" können Sie die Maschinenparameter einlesen. - Seite 24 Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 24 von 35 Durch unseren Kundendienst haben Sie per Mail passend zu Ihrer Fräsmaschine eine Parameterdatei zugesandt bekommen. Der Name der Datei entspricht der Seriennummer Ihrer Fräsmaschine. Sollten Sie keine Parameterdatei bekommen haben, wenden sie sich per Mail an unseren Kundendienst.
-
Seite 25: Bedienung
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 25 von 35 Nach erfolgreicher Installation und Einlesen der Maschinenparameter die Maschine, wie unter Punkt 4.5 beschrieben, bedienen. Beachten Sie hierzu unbedingt die integrierte Hilfe der Software! Führen Sie zuerst umfassende Testläufe ohne Werkstück durch, um sicher zu gehen, dass alle Funktionen der Maschine richtig ausgeführt werden. -
Seite 26: Tätigkeit Während Des Betriebes
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 26 von 35 Tätigkeit während des Betriebes 4.4.1 Werkstück spannen Die Werkstücke müssen vor der Bearbeitung fest eingespannt werden. Es darf während der Bearbeitung keine Verformung des Werkstücks auftreten. Außerdem sind die Spannmittel so zu wählen, dass sie den Bearbeitungskräften Stand halten und sich nicht lösen. -
Seite 27: Maschinen Bedienen
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 27 von 35 Maschinen bedienen Für die Steuerung der Maschine sind keine besonderen Programmierkenntnisse erforderlich. Die Bedienung der Maschine erfolgt über die Steuersoftware „cncGRAF USB“. Bedienhinweise erhalten Sie in der integrierten Hilfe der Software unter F1 oder Hilfe. -
Seite 28: Vorbereiten Der Fräsdaten Für 3D Werkstücke
In Anschluss kann das Ergebnis als NC-Programm (G-Code (mm)) direkt an unsere CNC- Steuerungssoftware cncGRAF weiter gegeben werden und schon kann die CNC- Fräsmaschine Basic 1000 / 1500 ihrer Arbeit beginnen. Mögliche Materialien sind z.B.: Weich-, Hart-, Sperr- und Kunsthölzer, Thermoplaste (PS (Polystyrol, z.B. -
Seite 29: Stillstand Im Notfall
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 29 von 35 Stillstand im Notfall In Gefahrensituationen müssen Bewegungen von Bauteilen möglichst schnell gestoppt und die Energieversorgung abgeschaltet werden. Im Notfall wie folgt vorgehen: 1. Sofort Not-Aus durch Not-Aus-Einrichtung auslösen. 2. Wenn keine Gefahr für die eigene Gesundheit besteht, Personen aus der Gefahrenzone bergen. - Seite 30 Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 30 von 35 Durchlasshöhe ca. 110 mm Verfahrweg X 800mm 800mm 1300mm 1300mm Verfahrweg Y 450mm 450mm 700mm 700mm Verfahrweg Z 130mm Werkzeugauf- Ø 43 mm nahme Postioniergeschw. 4000mm/min 9000mm/min 4000mm/min 9000mm/min (Eilgang) Schritte/U 1600...
-
Seite 31: Aufbau Der Cnc- Fräsmaschine

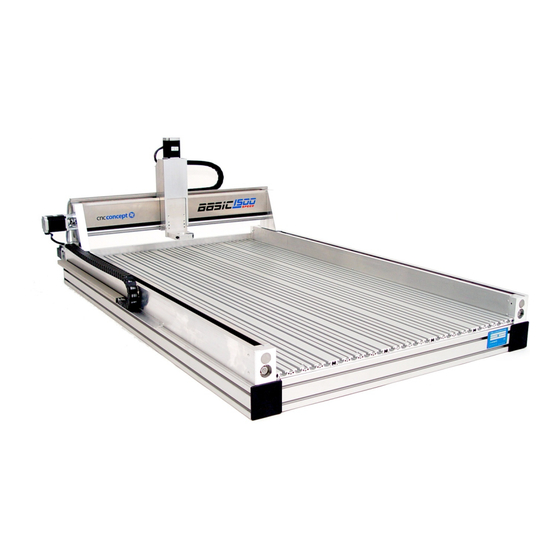

Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 31 von 35 Aufbau der CNC- Fräsmaschine Y-Achse Z-Achse Maschinenportal Zubehörhalter Aufnahme für Fräsmotor Zahnriemen X-Achse Energiekette Grundgestell Rahmen T-Nutenplatte optionales Zubehör Bild 5: Übersicht CNC- Fräsmaschine Das Grundgestell der Maschine besteht aus 4 Aluminiumprofilen die fest mit dem Untergrund verbunden werden müssen. -
Seite 32: Wartung
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 32 von 35 Wartung Sicherheitshinweise Bei Wartung und Instandhaltung der Maschine sind die, im Punkt 2 aufgeführten Sicherheitshinweise, unbedingt zu beachten! Die mitgelieferten Herstellerdokumentationen von Zukaufteilen sind unbedingt zu beachten! Wartungs- und Pflegemittel Schmierfette und Mineralöle sind gesundheitsschädlich. -
Seite 33: Zukaufteile Und Zubehör
Daten des Typenschildes an! Die Bezeichnung für das jeweilige Ersatzteil entnehmen Sie dem Punkt 5.2 Aufbau! Zubehör Der Hersteller bietet für die Maschinen Basic 1000/ Basic 1500 zusätzliche Komponenten an. Diese finden Sie unter http://www.cnc-concept.de/. Fragen zu den Produkten beantwortet Ihnen der Hersteller gern. Die Kontaktdaten finden Sie auf der eben genannten Homepage oder unter Punkt 1.4 der vorliegenden... -
Seite 34: Fehlerbeseitigung
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 34 von 35 Fehlerbeseitigung Sicherheitshinweise Bei der Fehlerbeseitigung sind die, im Punkt 2 aufgeführten Sicherheitshinweise, unbedingt zu beachten! Die mitgelieferten Herstellerdokumentationen von Zukaufteilen sind unbedingt zu beachten! Verhalten bei Störungen Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort Not-Aus einleiten. -
Seite 35: Inbetriebnahme Nach Behobener Störung
Fräs- und Graviermaschine Basic1000 / Basic 1500 Seite 35 von 35 durchführen Knackendes oder Treiber für USB- Treiber für USB- Fachpersonal kratzendes Controller durch Controller neu Geräusch beim installieren anderer installieren, siehe Fahren der Treiber gestört Punkt 3.6.1 Achsen Maschine fährt USB-Verbindung Verbindungskabel Fachpersonal...
