OWIM HG00073A Bedienungs- Und Sicherheitshinweise
Temperaturstation
Verwandte Anleitungen für OWIM HG00073A
Inhaltszusammenfassung für OWIM HG00073A
- Seite 1 TEMPERATURSTATION TEMPERATURSTATION Bedienungs- und Sicherheitshinweise STATION MÉTÉO Instructions d‘utilisation et consignes de sécurité STAZIONE METEOROLOGICA Indicazioni per l’uso e per la sicurezza IAN 270302...
- Seite 2 DE / AT / CH Bedienungs- und Sicherheitshinweise Seite FR / CH Instructions d‘utilisation et consignes de sécurité Page IT / CH Indicazioni per l’uso e per la sicurezza Pagina 54...
- Seite 3 22 21 19 20...
-
Seite 5: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ........Seite Teilebeschreibung ......Seite Technische Daten ......Seite Sicherheit ..........Seite Allgemeine Sicherheitshinweise ... Seite Sicherheitshinweise zu Batterien ..Seite 10 Vor der Inbetriebnahme ....Seite 12 Allgemeine Hinweise ......Seite 13 Außenfühler in Betrieb nehmen ... Seite 14 Temperaturstation in Betrieb nehmen ... -
Seite 6: Bestimmungsgemäße Verwendung

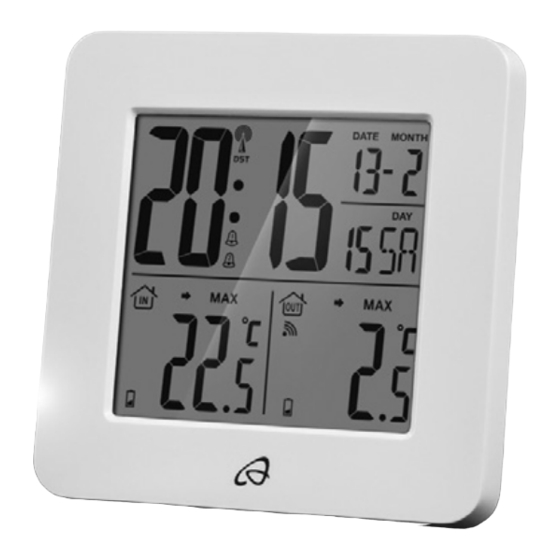

Temperaturstation Bestimmungsgemäße Verwendung Die Temperaturstation zeigt die Innen- und Außentemperatur in Celsius (°C) oder Fah- renheit (°F) sowie deren Maximal- und Mini- malwerte an. Weitere Anzeigewerte der Temperaturstation sind die Zeit im 12- / 24- Stundenformat sowie das Datum. Des Weiteren verfügt die Temperaturstation über eine Alarm- funktion. -
Seite 7: Außenfühler
2. Zeitzone (ZONE) MAX- / MIN-Anzeige (Außentemperatur) Temperaturstation / REGISTER-Taste (Schlummerfunktion / REGISTER) SELECT-Taste („auswählen“) SET / RESET-Taste („einstellen“ / „zurück- setzen“) ALARM-Taste CLOCK-Taste (Uhr) Aufhängevorrichtung Batteriefach Standfuß Schraube (ø 3 mm) Dübel (ø 7,7 mm) Außenfühler Kontroll-LED Aufhängevorrichtung Batteriefach Schraube (ø... -
Seite 8: Sicherheit
Temperaturauflösung: 0,1 °C Funksignal: Batterien: 2 x AA 1,5 V (im Lieferumfang enthalten) Außenfühler: Temperaturmessbereich: –20 °C – +60 °C –4 °F – +140 °F Tipp: Beträgt die Temperatur weniger als –20 °C (–4 °F), wird „LL.L“ angezeigt. Über- steigt die Temperatur 60 °C (140 °F), wird „HH.H“... -
Seite 9: Allgemeine Sicherheitshinweise
Allgemeine Sicher- heitshinweise Dieses Gerät kann von Kin- dern ab 8 Jahren und darü- ber sowie von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden... -
Seite 10: Sicherheitshinweise Zu Batterien
Setzen Sie das Gerät keinem extrem hohen elektromagne- tischen Feld aus. Dieses kann die Funktion des Gerätes be- einträchtigen. Beachten Sie, dass Beschädi- gungen durch unsachgemäße Handhabung, Nichtbeach- tung der Bedienungsanleitung oder Eingriff durch nicht au- torisierte Personen von der Garantie ausgeschlossen sind. - Seite 11 medizinische Hilfe in An- spruch genommen werden. Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet worden sind, aus dem Gerät. VORSICHT! EXPLOSIONSGE- FAHR! Laden Sie nicht auf- ladbare Batterien niemals auf. Achten Sie beim Einlegen auf die richtige Polarität! Diese wird in den Batteriefächern angezeigt.
-
Seite 12: Vor Der Inbetriebnahme
und nehmen Sie sie nicht auseinander. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie nur Batterien des gleichen Typs. Andern- falls besteht Explosionsgefahr. Falls die Batterien in Ihrem Gerät ausgelaufen sein soll- ten, entnehmen Sie diese so- fort, um Schäden am Gerät vorzubeugen! Vermeiden Sie den Kontakt mit Haut, Augen und Schleim-... -
Seite 13: Allgemeine Hinweise
Allgemeine Hinweise VORSICHT! Stellen Sie bei der Wahl des Aufstellortes sicher, dass die Geräte keiner direkten Sonneneinstrahlung, Vibration, Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt sind. Stellen Sie die Geräte nicht in der Nähe von Hitzequellen, z. B. Heizkörpern, auf. Andern- falls droht eine Beschädigung der Geräte. -
Seite 14: Außenfühler In Betrieb Nehmen
Außenfühler in Betrieb nehmen Batterien einsetzen: Entfernen Sie die Batteriefachabdeckung auf der Rückseite des Außenfühlers. Setzen Sie zwei 1,5 V Batterien (AA) (im Lieferumfang enthalten) in das Batte- riefach ein. Hinweis: Achten Sie auf die korrekte Polarität. Diese wird im Batteriefach an- gezeigt (siehe auch Abb. -
Seite 15: Temperaturstation Mit Dem Außenfühler Und Dem Dcf-Funksignal Verbinden
Temperaturstation mit dem Außen- fühler und dem DCF-Funksignal verbinden: Die Temperaturstation versucht nach dem Ein- setzen der Batterien, eine Verbindung zum Außenfühler herzustellen. Dieser Vorgang kann einige Minuten dauern. Das -Symbol blinkt. Bei erfolgreicher Verbindung zum Außenfüh- ler hört das -Symbol auf zu blinken und die Temperatur wird im LC- Display angezeigt. -
Seite 16: Temperaturstation Und / Oder Außenfühler An Der Wand Montieren
Der Empfang kann durch Hindernisse (z.B. Betonwände) oder Störquellen (z.B. andere elektrische Geräte) erheblich eingeschränkt werden. Sollte der Empfang des Funksignals weiterhin gestört sein, können Sie die Uhrzeit und Da- tum auch manuell einstellen (siehe „Sprache / Zeitzone / Uhrzeit / Datum manuell einstellen“). Temperaturstation und / oder Außen- fühler an der Wand montieren: Hinweis: Sie benötigen für diesen Arbeits-... -
Seite 17: Außenfühler
Drehen Sie mit einem Kreuzschlitzschrau- bendreher die Schraube in den Dübel ein. Hängen Sie die Temperaturstation mit der Aufhängevorrichtung an der Schraube auf. Außenfühler Markieren Sie das Bohrloch (ø ca. 7,7 mm) an der Wand. Bohren Sie mit einer Bohrmaschine das Loch. Stecken Sie den Dübel in das Bohrloch. - Seite 18 2. Drücken Sie die SET / RESET-Taste , um zwischen dem 12- und 24-Stundenformat zu wählen. 3. Drücken Sie die CLOCK-Taste, um Ihre Eingabe zu bestätigen. Die Sprachaus- wahlanzeige blinkt. Tipp: Halten Sie die SET / RESET-Taste gedrückt. So erreichen Sie ein beschleu- nigtes Einstellen der Werte.
-
Seite 19: Sommerzeit Anzeigen
(MEZ) ist, setzen Sie die Zeitzone auf +01. Die Uhr ist nun immer noch DCF gesteuert, zeigt aber die Uhrzeit eine Stunde mehr an. Möchten Sie zum Bei- spiel wissen, wie spät es in den USA ist, dann setzen Sie die Zeitzone einfach auf –10 für die Ortszeit in Los Angeles, etc. -
Seite 20: Alarmzeit Einstellen
Drücken Sie die CLOCK-Taste . Die Zeitzone erscheint im LC-Display. Drücken Sie die CLOCK-Taste erneut, um zur Standardanzeige zurückzugelangen. Alarmzeit einstellen Sie haben die Möglichkeit, zwei unterschied- liche Alarmzeiten einzustellen. 1. Drücken und halten Sie die ALARM-Taste für ca. 3 Sekunden gedrückt. Hinweis: Wenn zuvor ein Alarm einge- stellt wurde, erscheint die eingestellte Alarmzeit im LC- Display. -
Seite 21: Alarm Ein- / Ausschalten
Drücken Sie erneut die ALARM-Taste, um zur Standardanzeige zurückzugelangen. Alarm ein- / ausschalten Drücken Sie 1 x die SET / RESET-Taste um Alarm 1 zu aktivieren. Drücken Sie 2 x die SET / RESET-Taste, um Alarm 2 zu aktivieren. Drücken Sie 3 x die SET / RE- SET-Taste, um Alarm 1 und 2 zu aktiveren. -
Seite 22: Temperatur Anzeigen
Das Alarmsignal ertönt nach ca. 5 Minu- ten erneut. Drücken Sie die SELECT-Taste , um die Schlummerfunktion zu deaktivieren. Temperatur anzeigen Im LC-Display werden sowohl die Innen- als auch die Außentemperatur angezeigt. Drücken und halten Sie die SELECT-Taste für ca. 3 Sekunden gedrückt. Die An- zeige °C blinkt. -
Seite 23: Temperaturtrend Anzeigen
Drücken Sie die SELECT-Taste, um zur Standardanzeige zurückzugelangen. Temperaturtrend anzeigen Nach erfolgreicher Verbindung mit dem Außen- fühler werden der Temperaturtrend (außen) sowie der Temperaturtrend (Innen) ange- zeigt. Folgende Anzeigen sind möglich: = Die Temperatur steigt. = Die Temperatur bleibt konstant. = Die Temperatur sinkt. -
Seite 24: Fehler Beheben
Fehler beheben Hinweis: Das Gerät enthält elektronische Bauteile. Stellen Sie das Gerät nicht in der Nähe von Störquellen wie Mobiltelefone, Funkgeräten, CB-Radios, Fernbedienungen oder Mikrowellen etc. auf. Entfernen Sie solche Geräte aus der Reichweite der Temperaturstation / des Außenfühlers, oder entnehmen Sie kurz- zeitig die Batterien aus der Temperatur- station / dem Außenfühler, wenn das Display Störungen anzeigt. -
Seite 25: Reinigung Und Pflege
Ein weiterer Faktor, der zu Empfangsstörungen führen kann, sind leere oder zu schwache Batterien des Außensensors. Tauschen Sie diese gegen neue aus. Wenn die Temperaturstation nicht richtig arbeitet, entfernen Sie die Batterien für einen kurzen Moment und setzen Sie sie anschlie- ßend erneut ein. -
Seite 26: Konformitätserklärung
Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab. Konformitätserklärung Wir, OWIM GmbH & Co. KG, Stiftsberg- straße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Temperaturstation, Modell-Nr.: HG00073A / HG00073B, Version: 09 / 2015, auf das sich diese Erklärung bezieht, mit den Normen /... -
Seite 27: Garantie
Dokumenten der 1999 / 5 / EC übereinstimmt. Die komplette Konformitätserklärung finden Sie unter: www.owim.com Garantie Das Produkt wurde nach strengen Qualitätsricht- linien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Ver- käufer des Produkts gesetzliche Rechte zu. - Seite 28 wenn das Produkt beschädigt, nicht sachge- mäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Ab- nutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrech- lichen Teilen, z.
