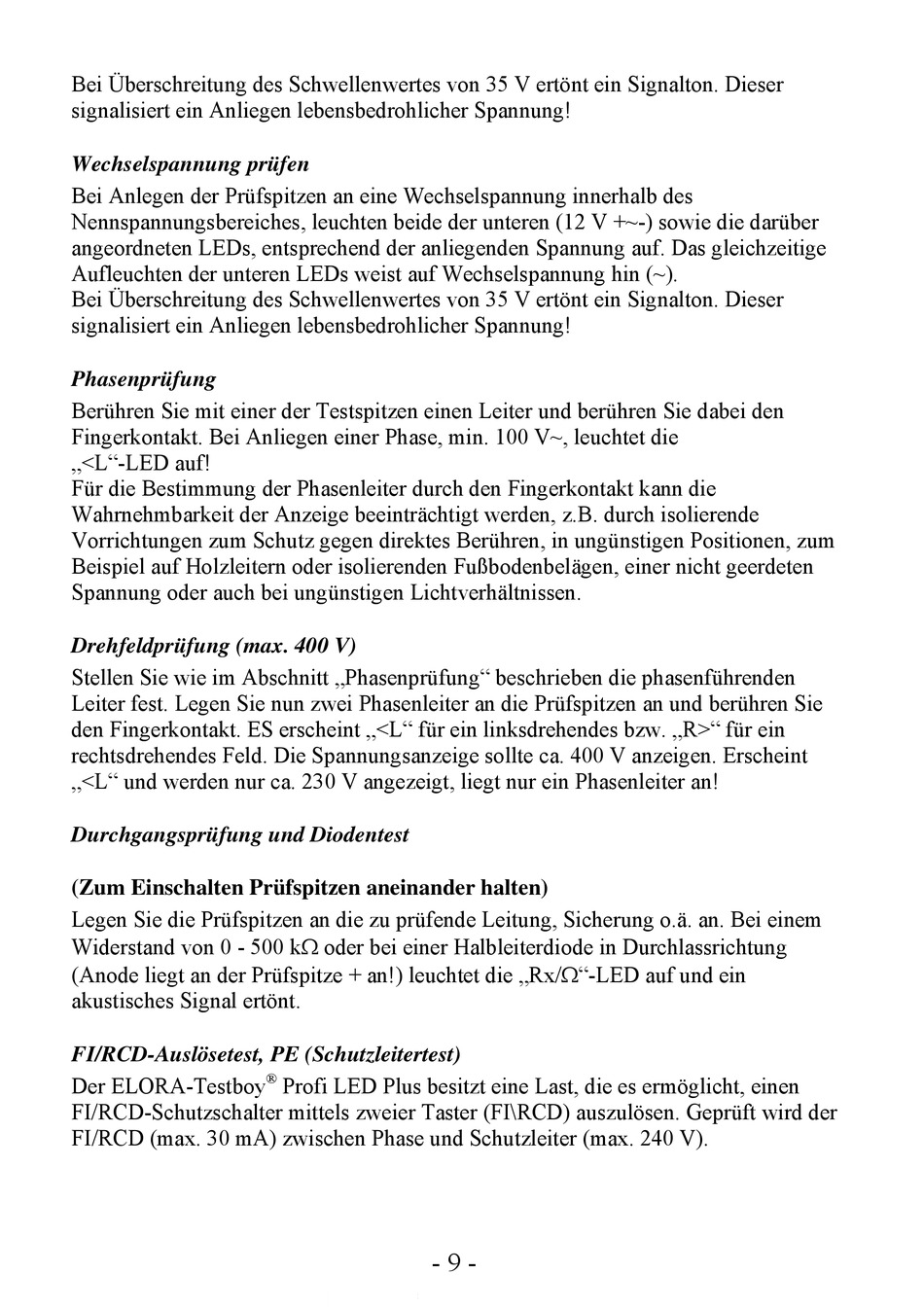

Bei Überschreitung des Schwellenwertes von 35 V ertönt ein Signalton. Dieser
signalisiert ein Anliegen lebensbedrohlicher Spannung!
Wechselspannung prüfen
Bei Anlegen der Prüfspitzen an eine Wechselspannung innerhalb des
Nennspannungsbereiches, leuchten beide der unteren (12 V +~-) sowie die darüber
angeordneten LEDs, entsprechend der anliegenden Spannung auf. Das gleichzeitige
Aufleuchten der unteren LEDs weist auf Wechselspannung hin (~).
Bei Überschreitung des Schwellenwertes von 35 V ertönt ein Signalton. Dieser
signalisiert ein Anliegen lebensbedrohlicher Spannung!
Phasenprüfung
Berühren Sie mit einer der Testspitzen einen Leiter und berühren Sie dabei den
Fingerkontakt. Bei Anliegen einer Phase, min. 100 V~, leuchtet die
„<L"-LED auf!
Für die Bestimmung der Phasenleiter durch den Fingerkontakt kann die
Wahrnehmbarkeit der Anzeige beeinträchtigt werden, z.B. durch isolierende
Vorrichtungen zum Schutz gegen direktes Berühren, in ungünstigen Positionen, zum
Beispiel auf Holzleitern oder isolierenden Fußbodenbelägen, einer nicht geerdeten
Spannung oder auch bei ungünstigen Lichtverhältnissen.
Drehfeldprüfung (max. 400 V)
Stellen Sie wie im Abschnitt „Phasenprüfung" beschrieben die phasenführenden
Leiter fest. Legen Sie nun zwei Phasenleiter an die Prüfspitzen an und berühren Sie
den Fingerkontakt. ES erscheint „<L" für ein linksdrehendes bzw. „R>" für ein
rechtsdrehendes Feld. Die Spannungsanzeige sollte ca. 400 V anzeigen. Erscheint
„<L" und werden nur ca. 230 V angezeigt, liegt nur ein Phasenleiter an!
Durchgangsprüfung und Diodentest
(Zum Einschalten Prüfspitzen aneinander halten)
Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem
Widerstand von 0 - 500 k oder bei einer Halbleiterdiode in Durchlassrichtung
(Anode liegt an der Prüfspitze + an!) leuchtet die „Rx/"-LED auf und ein
akustisches Signal ertönt.
FI/RCD-Auslösetest, PE (Schutzleitertest)
®
Der ELORA-Testboy Profi LED Plus besitzt eine Last, die es ermöglicht, einen
FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft wird der
FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max. 240 V).
