Inhaltszusammenfassung für Elora Testboy Profi LED Plus

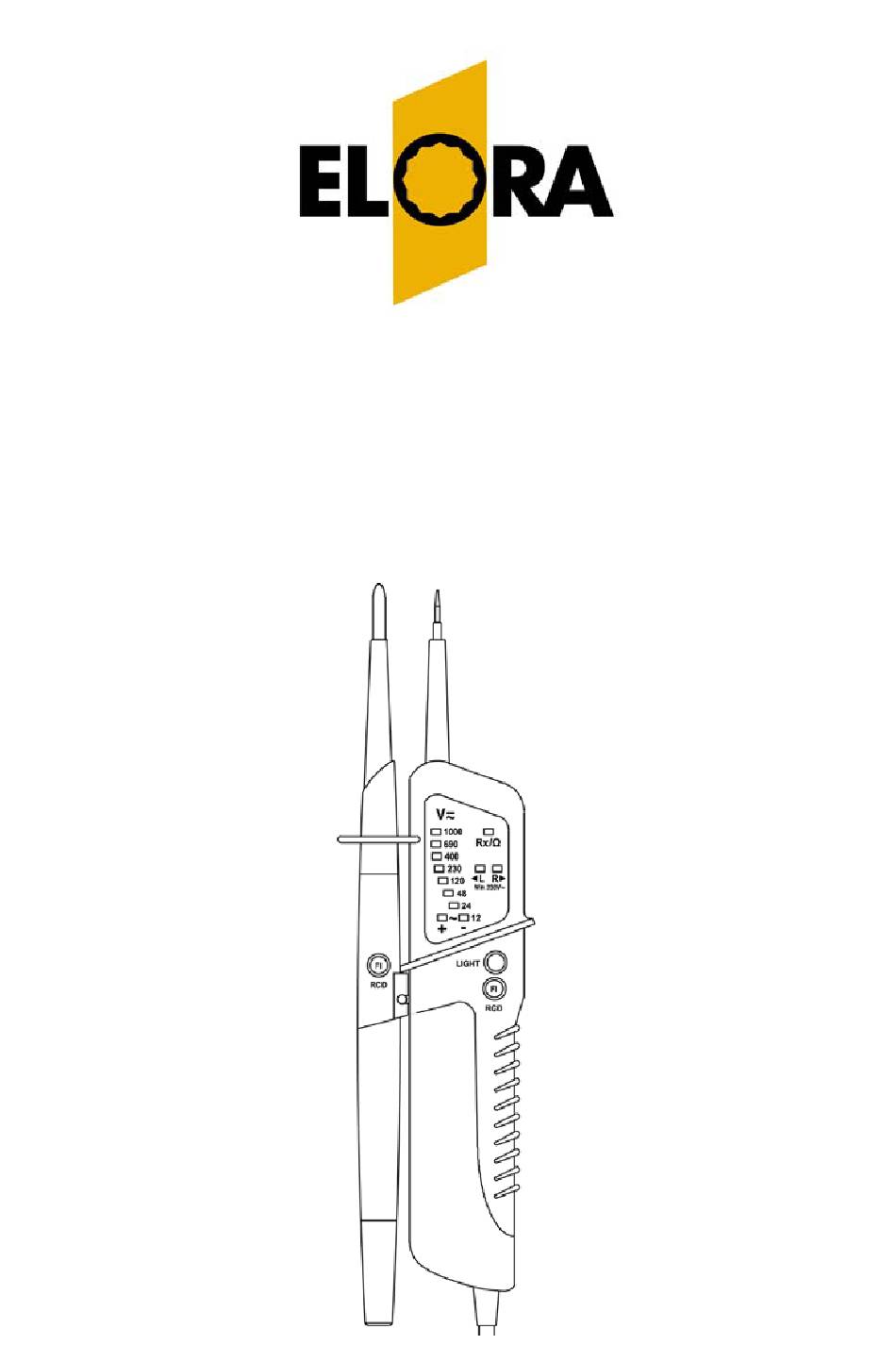

  • Seite 1 ® Testboy Profi LED Plus...

  • Seite 2: Inhaltsverzeichnis

    ® ELORA-Testboy Profi LED Plus Bedienungsanleitung ® ELORA-Testboy Profi LED Plus Operating instructions Inhaltsverzeichnis Inhaltsverzeichnis Hinweise Sicherheitshinweise Allgemeine Sicherheitshinweise Bedienung Sicherheitshinweise Allgemeines Selbsttest Gleichspannung prüfen Wechselspannung prüfen Phasenprüfung Drehfeldprüfung (max. 400 V) Durchgangsprüfung und Diodentest FI/RCD-Auslösetest, PE (Schutzleitertest) Batteriewechsel Technische Daten...

  • Seite 3: Hinweise

    Hinweise Sicherheitshinweise WARNUNG Weitere Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht. WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B.
  • Seite 4 Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR- Sensor zu stabilisieren.
  • Seite 5 Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter ELORA-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrot zurückzugeben.
  • Seite 6 Qualitätszertifikat Alle innerhalb der ELORA-WERKZEUGFABRIK GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die ELORA-WERKZEUGFABRIK GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV- Richtlinien 2004/108/EG.

  • Seite 7: Bedienung

    Bedienung ® Vielen Dank, dass Sie sich für den ELORA-Testboy Profi LED Plus, einen zweipoligen Spannungsprüfer mit LED-Anzeige, entschieden haben. Es können Gleich- und Wechselspannungen von 6 V bis 1000 V, Polaritäts-, Drehfeldrichtungs-, und Durchgangsprüfungen bis 500 k und FI/RCD-Tests durchgeführt werden.

  • Seite 8: Allgemeines

    Nicht mit offenem Batteriefach benutzen! Die Messleitungen müssen während eines Batteriewechsels vom Messkreis entfernt werden. Eine einwandfreie Anzeige ist im Temperaturbereich von -10 °C – +55 °C sichergestellt. Das Gerät immer trocken und sauber halten. Das Gehäuse darf mit einem feuchten Tuch gereinigt werden.

  • Seite 9: Wechselspannung Prüfen

    (Anode liegt an der Prüfspitze + an!) leuchtet die „Rx/“-LED auf und ein akustisches Signal ertönt. FI/RCD-Auslösetest, PE (Schutzleitertest) ® Der ELORA-Testboy Profi LED Plus besitzt eine Last, die es ermöglicht, einen FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft wird der FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max. 240 V).

  • Seite 10: Batteriewechsel

    Schutzart IP 65 Überspannungskategorie CAT IV 1000 V Prüfnorm IEC/EN 61243-3, DIN VDE 0682-401 Spannungsversorgung 2x 1,5 V Typ AAA Micro WERKZEUGFABRIK GmbH Am Blaffertsberg 33 42899 Remscheid Tel: +49(0)2191/5627-0 - Fax: +49(0)2191/5627-19 www.elora.de | e-Mail: info@elora.de - 10 -...

  • Seite 11: Inhaltsverzeichnis

    Table of Contents Table of Contents Notes Safety notes General safety notes Operation Safety Instructions General points Self-test Testing DC voltage Testing AC voltage Phase testing Rotating field testing (max. 400 V) Continuity test and diode test FI/RCD trigger test, PE (PE conductor test) Battery replacement Technical specifications...

  • Seite 12: Notes

    Notes Safety notes WARNING An additional source of danger is posed my mechanical parts which can cause severe personal injury. Objects can also be damaged (e.g., the instrument itself can be damaged). WARNING An electric shock can result in death or severe injury. It can also lead to property damage and damage to this instrument.
  • Seite 13 welders, induction heaters and other electromagnetic fields. After an abrupt temperature fluctuation, the instrument should be allowed to adjust to the new temperature for about 30 minutes before using it. This helps to stabilize the IR sensor. Do not expose the instrument to high temperatures for a long period of time.
  • Seite 14 All rights are reserved in regards to changes, print failures and errors. Disposal For ELORA customers: Purchasing our product gives you the opportunity to return the instrument to collection points for waste electrical equipment at the end of its lifespan.
  • Seite 15 Five year warranty ELORA-Testboy instruments are subject to strict quality control standards. The instrument is covered by a warranty for a period of five years against malfunctions during the course of your daily work (valid only with invoice). We will repair production or material defects free of charge upon return if these have not been caused by misuse or abuse and if the instrument has not been opened.

  • Seite 16: Operation

    Operation ® Thank you for purchasing your ELORA-Testboy Profi LED Plus two-pole voltage tester with LED screen. The device can be used to detect DC and AC voltages between 6V and 1000V, for polarity, phase sequence and throughput testing up to 500 kΩ, and for FI/RCD tests.

  • Seite 17: General Points

    temperatures of between -10 °C and +50 °C. Keep the device clean and dry at all times. The casing may be cleaned by wiping with a damp cloth. The additional warning symbols and acoustic signals issued when voltages are greater than 35 V are only intended to warn of the danger of life-threatening voltage.

  • Seite 18: Phase Testing

    FI/RCD trigger test, PE (PE conductor test) ® The ELORA-Testboy Profi LED Plus carries a load that enables it to trigger a FI/RCD circuit breaker by means of two buttons (FI\RCD). The FI/RCD (max. 30 mA) is tested between the phase and the PE conductor (max. 240 V).

  • Seite 19: Technical Specifications

    Overload class CAT IV 1000 V Testing standard IEC/EN 61243-3, DIN VDE 0682-401 Power supply Two 1.5-V batteries, size AAA Micro WERKZEUGFABRIK GmbH Am Blaffertsberg 33 42899 Remscheid Tel: +49(0)2191/5627-0 - Fax: +49(0)2191/5627-19 www.elora.de | e-Mail: info@elora.de - 19 -...
