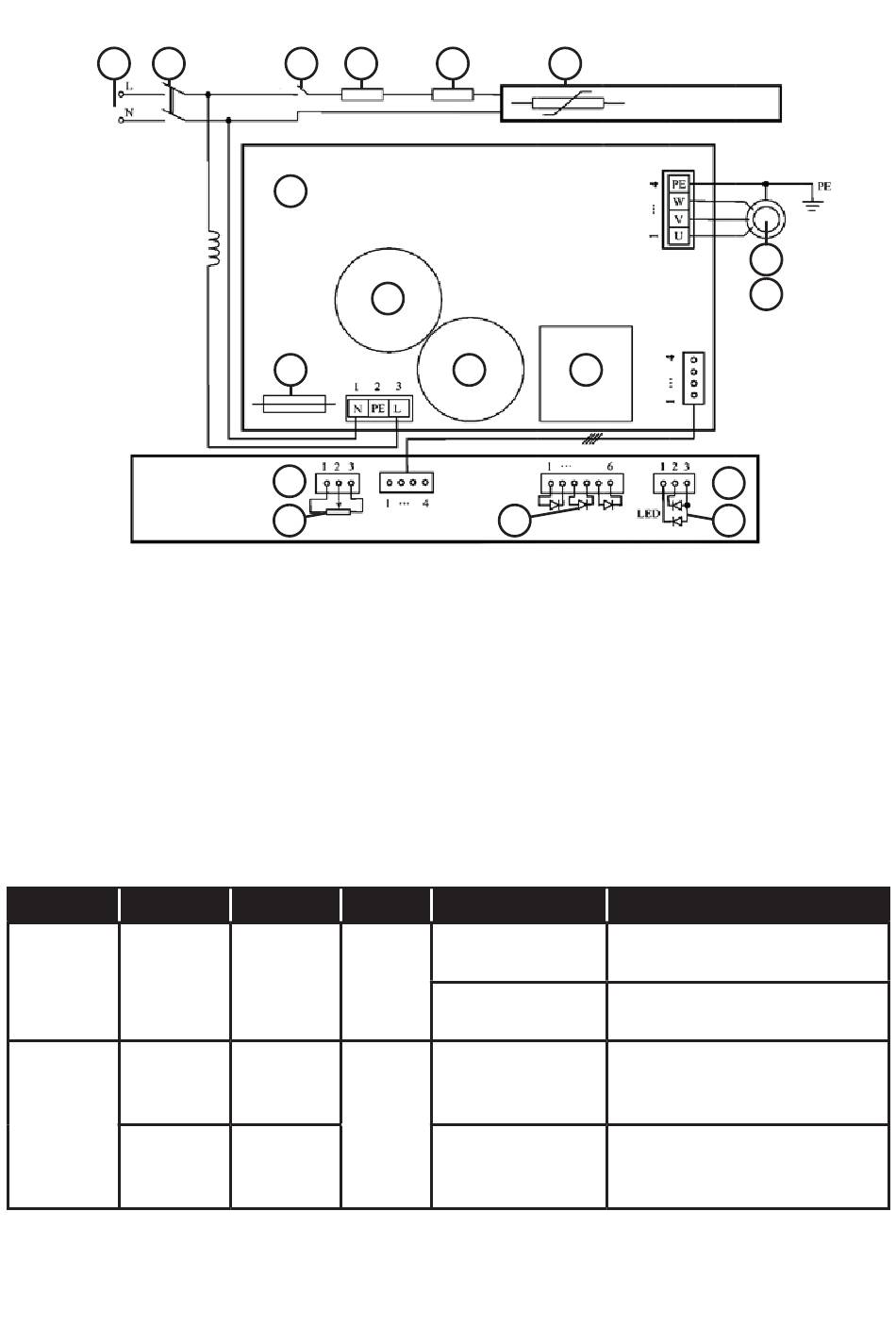

Elektromos séma
1 2
1. Feszültség
2. Főkapcsoló
3. Meleg kikapcsolása
4. Biztosíték
5. Melegítő biztosíték
6. Elektromos termosztat
7. Vezérlő áramkör kézszárító
8. Biztosíték védő
9. Kondenzátor
Állapot
Csatlako-
Világít
zás jelző
Nem
világít
Jelző
állapota
Állandóan
világít
3 4
7
9
8
13
14
Állapot
Normális
Nem
teljesí-
világít
tmény
Nem
dolgozik
Villog
Dolgozik
5 6
9 10
15
10. Transzformátor
11. Érzékelőmentes bldc motor
12. Érzékelőmentes kefe nélküli motor
13. Infravörös motorvezérlő vevő
14. Gyorsaság potenciométer
15. Infravörös közvetítés
16. Használati instrukciók
17. Csatlakozás jelző
Nincs feszültség.
Meghibásodott
biztosíték.
Motorhiba.
Nem hossabb a
működés mint
25 másodperc?
11
12
16
17
Megoldás
Ellenőrizze a csatlakozást.
Kapcsolja ki a főkapcsolót.
Ellenőrizze a motor
állapotát, hogy nincsenek e
idegen tárgyak a motorban.
Tisztítsa a munkafelületet és
indytsa újra.
