5 Připojte svorkovnici (není tam polarita).

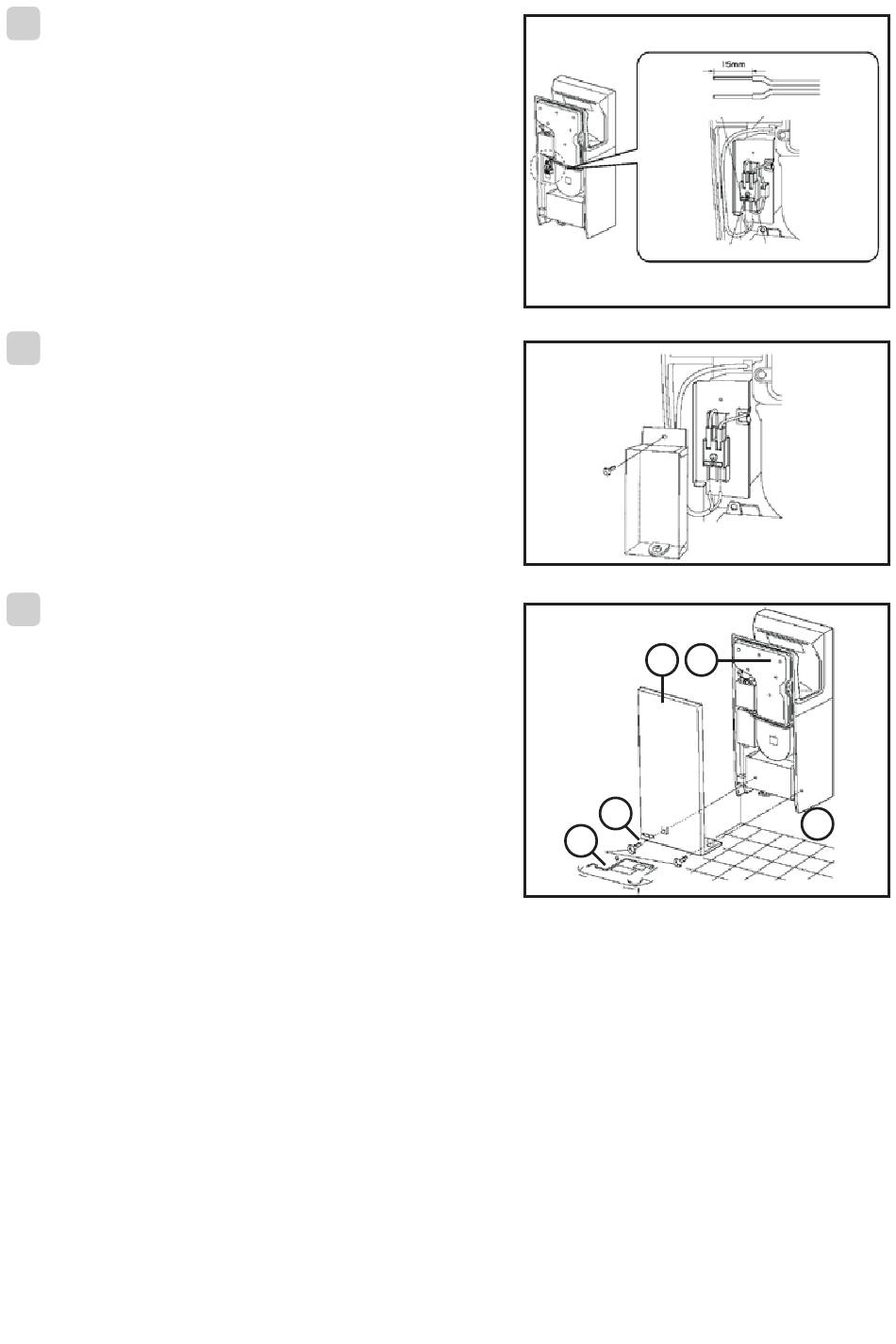

Rozpojte dráty tak, jako je na obrázku vpravo.
Uvolněte šrouby ve svorkovnici a zapojte do ní
napájecí kabel.
Před zapojením ochranného vodiče odstraňte
ochranné těsnění přiložené ke svorkovnici.
Utáhněte šrouby ve svorkovnici a zatáhněte za
napájecí kabel aby, jste se ujistili, že je pevně
zajištěn.
Pomocí klips svažte napájecí kabel do pravé strany
svorkovnice, a upevněte jej.
6 Připevněte kryt svorkovnice.
Kryt svorkovnice umístěte na správné místo tak,
aby seděl otvor na otvoru a připevněte jej šrouby.
Ujistěte se, že napájecí kabel a ostatní dráty nejsou
stlačeny.
Přední panel, nemůže být připevněn, pokud z
krytu svorkovnice vyčnívají jakékoliv dráty. Dráty
zastrčte, nebo je posuňte na pravou stranu krytu
svorkovnice.
7 Připevněte přední panel.
Vložte přední panel.
Upevněte jej 2 šrouby.
Připevněte nádržku na vodu.
Ujistěte se, že vzduchový filtr je celý uvnitř.
1. Přední panel
2. Zařízení
3. Instalační šrouby
4. Nádržka na vodu
5. Vzduchový filtr.
1 2
3
4
5
