Anleitung: Handy Fernbedienung Standheizung MultiControl
Heiztaste entspricht.

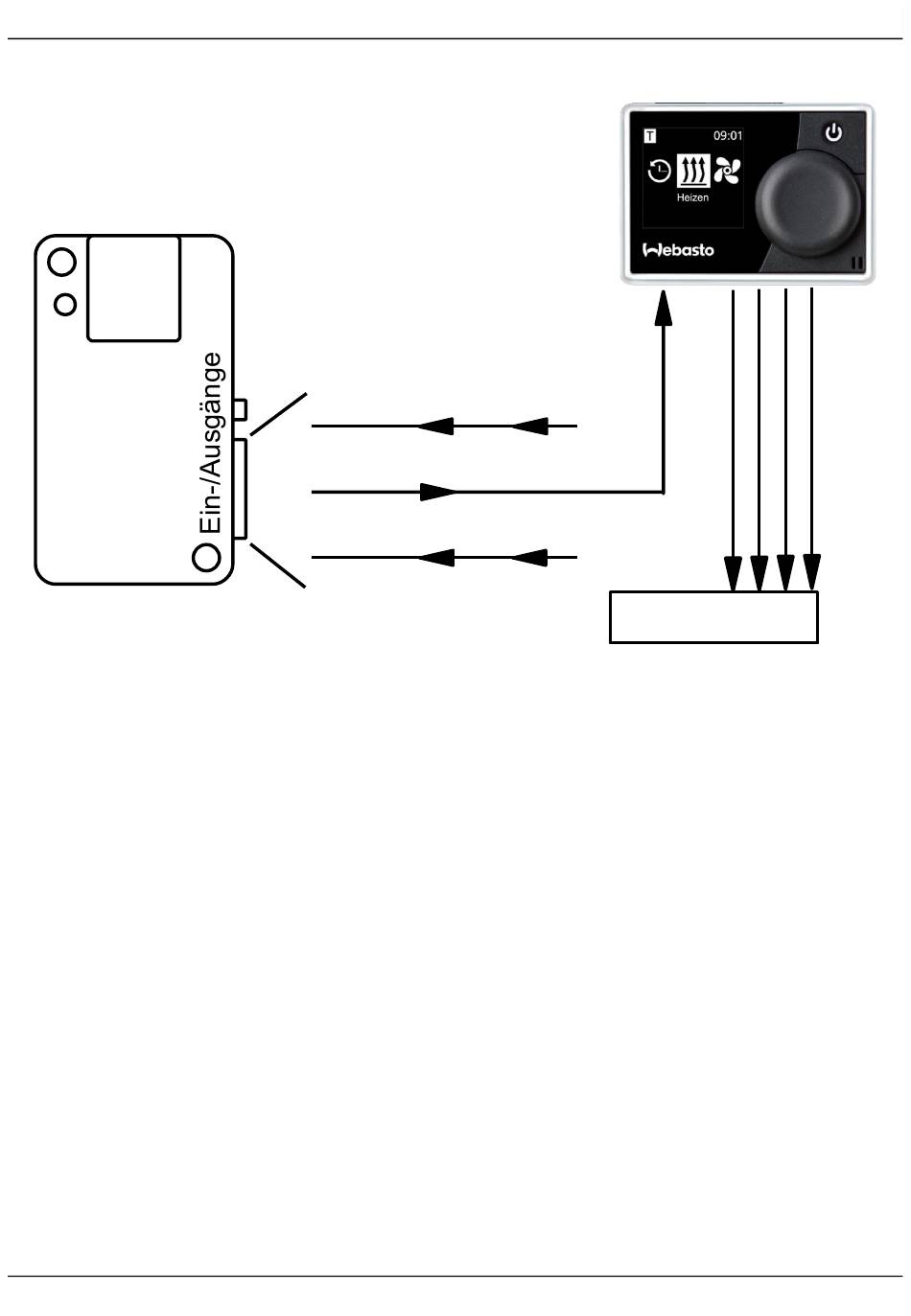

Abbildung 3: Ansteuerung über die Uhr SmartControl oder MultiControl
7 Details zum Anschluss an SmartControl oder MultiControl
Neue Webasto-Standheizung werden in aller Regel mit einem W-Bus
Signal angesteuert. Um zwei unabhängige Ansteuerungen zu umgehen,
erfolgt der Anschluss unseres Moduls an die Heiztaste der Vorwahluhr.
Damit vermeiden wir einen Eingriff in das Bussystem und vereinfachen die
Anbindung und die Bedienung. Eine schematische Darstellung des
Anschlusses ist in Abb. 3 dargestellt. Die braune Leitung vom Modul wird
an die Platine der Uhr angeschlossen und entsprechend angesteuert.
Das Gehäuse der Uhr lässt sich zerstörungsfrei öffnen, indem die
Rückseite mit einer Kredit- oder EC-Karte aus dem Rahmen ausgehebelt
wird. Die Rückseite wird lediglich mit Klickverschlüssen fest gehalten, so
dass ein späteres Zusammenbauen keine Spuren hinterlässt.
Das Drehrad (Gummi / MultiControl) lässt sich einfach abziehen. Die
darunter liegende Drehradverriegelung aus Kunststoff springt aus der
http://www.microguard.de
Masse
schwarz
braun
rot
+12V
Standheizung
