Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
6 Anschluss an Webasto SmartControl oder MulitControl
Schließen Sie das Modul immer über eine 5A
Sicherung an die Bordspannung an. Ein Anschluss
ohne Sicherung kann im Störfall Schäden am
Fahrzeug und der Fahrzeugelektronik
verursachen.
Abb. 2 zeigt die prinzipiellen Anschlussmöglichkeiten, die das Modul bietet.
Die Anwendung als Fernbedienung für Standheizung nutzt nur einige
Möglichkeiten des Moduls.

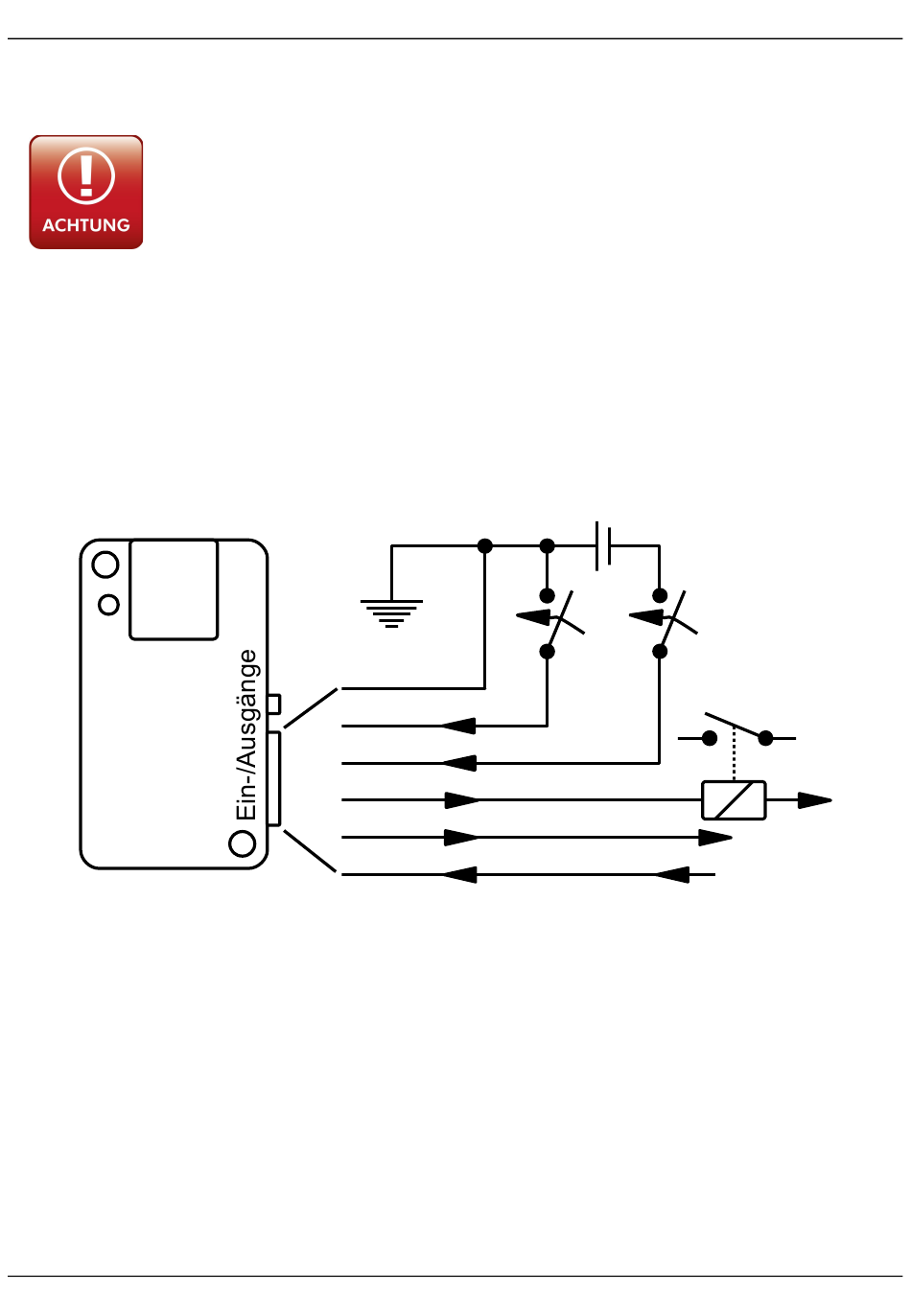

Abbildung 2: Prinzipielle Beschaltung des MicroGuard-USB Moduls
Die Versorgungsspannung wird über die rote Leitung (+12V) und die
schwarz Leitung (Masse) angeschlossen. Das benötigte Signal zum
Schalten der Heizung wird an der orangenen Leitung (+12V) oder an der
braunen Leitung (Masse) abgegriffen. Abb. 3 zeigt den prinzipiellen
Anschluss an die Webasto Vorwahluhren SmartControl und MultiControl.
Wir benötigen nur das Signal an der braunen Leitung, die an die Heiztaste
der Vorwahluhr angeschlossen wird. An der Signalleitung wird bei
Anruf/SMS ein kurzer Masse-Impuls erzeugt, der dem Drücken der
Seite 6
Masse
schwarz
gelb
grün
braun
orange
rot
Überwachung | Benachrichtigung | Steuerung per Handy
Alarm
geschaltete Masse geschaltete Masse
geschaltete +12V
Alarm
+12V
+12V
