Käyttö- ja asennusohje HNS – S

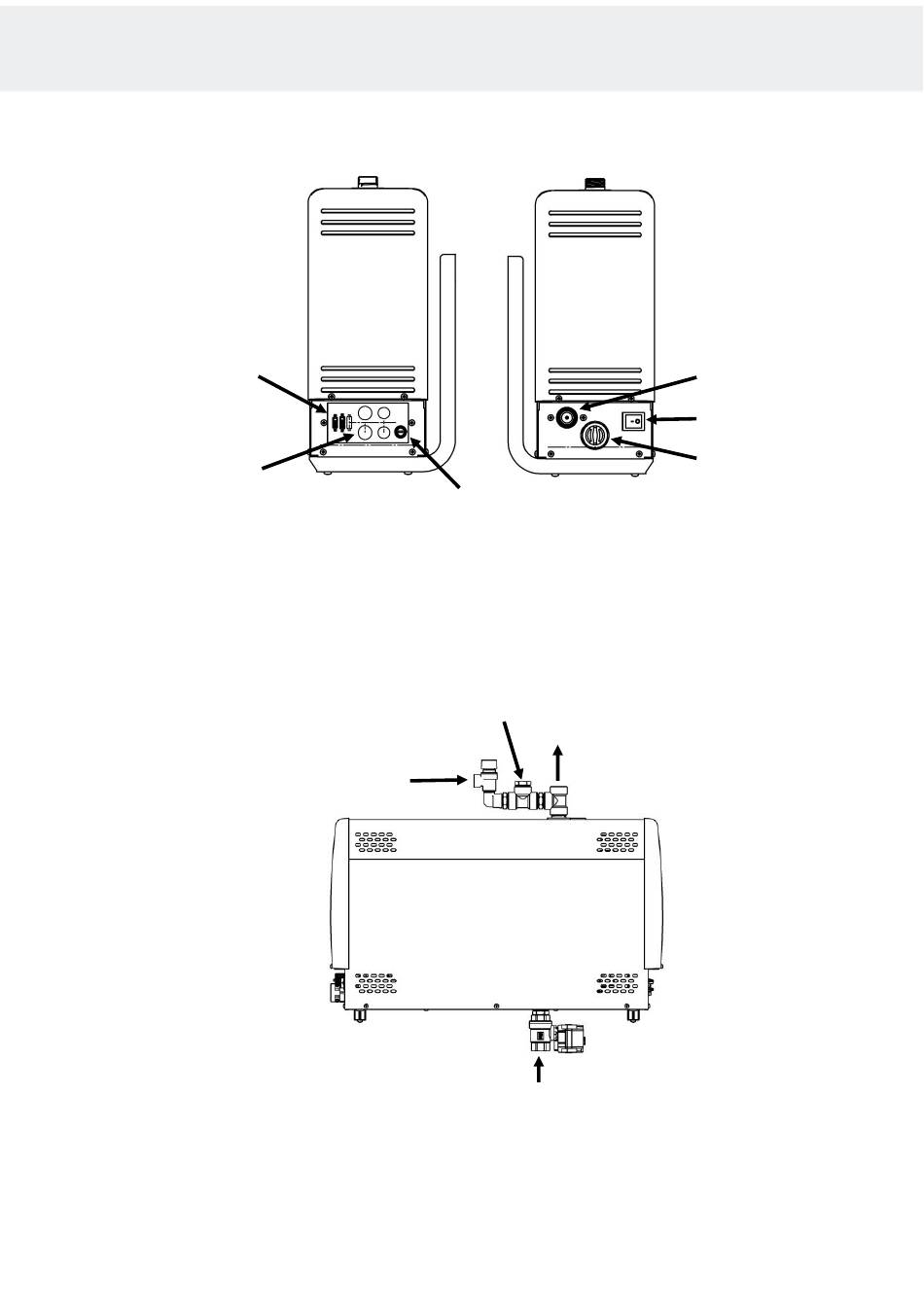

Höyrygeneraattorin liitännät
Liittimet ohjaus-
paneelille ja
lämpötila sensorille
Vedonpoisto aihiot
lisälaitteille
Ylipaineventtiilin asennus
Ylipaineventtiili asennetaan kannessa olevaan höyryputkeenputkeen pakkauksessa tulevilla putkiosilla, katso kuva.
Kierteet tiivistetään vähintään kierreteipillä.
Ylipaineventtiiliin asennetaan erillinen poistoputki suoraan viemäriin tai lattialle. HUOM! Ylipaineventtiilin poistoputkea
ei saa liittää höyrygeneraattorin tyhjennysputkeen eikä höyryputkeen. Kierteisiin käytetään kierreteippiä tai muuta
vastaavaa tiivistystä.
Kuva. Ylipaineventtilin ja tyhjennysventtiilin (Automatic drain valve) asennuksesta. Katso kytkentä kytkentäkaavasta.
Huoltokorkki esim.
sitruunahapolle
Ylipaineventtiili
asennettuna
höyryputkeen
Sulake T3,15AH
Höyryputki ¾"
Veden tyhjennys ¾"
Käsikäyttöiselle tai
sähkökäyttöiselle
venttiilille.
7
Veden täyttö-
venttiili ¾"
Pääkytkin
Vedonpoistonippa
sähkösyötölle
