Divus CIRCLE Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für CIRCLE:
- Benutzerhandbuch (93 Seiten) ,
- Bedienungsanleitung (208 Seiten)
Verwandte Anleitungen für Divus CIRCLE
Inhaltszusammenfassung für Divus CIRCLE
- Seite 11 USES CASES EXAMPLES DIVUS SIMPLE APARTMENT • DIVUS CIRCLE • DIVUS HEARTBEAT • DIVUS IO/MODULE • DIVUS TOUCHZONE DIVUS SIMPLE RESIDENTIAL 2-4 APARTMENTS • DIVUS CIRCLE • DIVUS HEARTBEAT • DIVUS IO/MODULE • 2-4 DIVUS TOUCHZONE - 1 FOR APARTMENT...
- Seite 12 Quick Start Guide NOTES...
- Seite 13 Kurzanleitung VER 1 Verpackungsinhalt: • DIVUS CIRCLE • Kurzanleitung • Slim LAN Kabel • Imbusschlüssel...

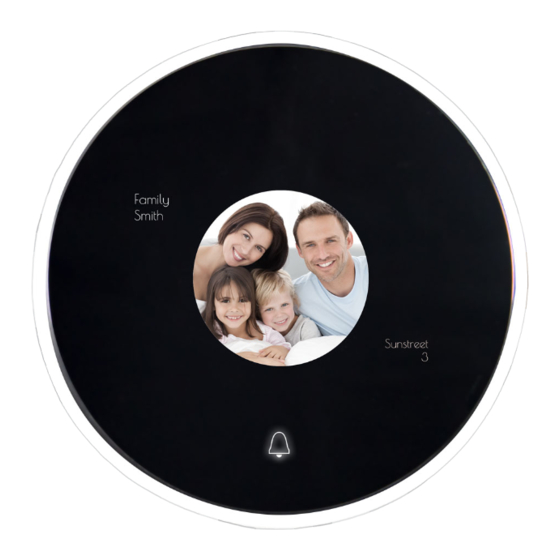

- Seite 14 DATASHEET PRODUKT DIVUS CIRCLE Full-Duplex Digitale-Videotürsprechstelle mit 17,8cm / 7“ Dual-Touch Display und kapazitivem Touchsensor; Auflösung (in Pixel): WSVGA 1024x600; Android Betriebssystem; Schutzgrad IP53; Beschreibung Standard Protokoll: DTMF-fähig über SIPT INFO Method; SIP kompatibler Client und Server; Kamera: Auflösung 1920*1080, 1-25 fps Lautsprecher: 10 W(MAX);...
-
Seite 15: Frontseitige Funktionen
Quick Start Guide FUNKTIONEN FRONTSEITIGE FUNKTIONEN 1. Näherungssensor und Radar 6. Helligkeitssensor 2. RGB LED Ring 7. Touchdisplay 3. Mikrofon 8. RFID (optional) 4. Klingeltaste mit RGB LED 9. Lautsprecher 5. Kamera... -
Seite 16: Rückseitige Schnittstellen
Quick Start Guide RÜCKSEITIGE SCHNITTSTELLEN RS 485 DC in RS-485 - I/O MODUL: STROMVERSORGUNG DC IN 48 VDC: - GND + 48VDC (0.8 A min) ETHERNET: LAN - RJ45... - Seite 17 Quick Start Guide OPTIONAL I/O MODUL DATASHEET Power supply IN3 IN4 12-50 VDC Term. Address Digital Inputs RS485 12-35 VAC Switch Relay outputs - Output Max resistive load 6A 12 /24 VDC 1,5 A max total A. Stromversorgung (Polungsunabhängig) 4 digitale Eingänge C.
- Seite 18 Quick Start Guide MONTAGEANLEITUNG 2 SCREWS FOR PIN Den Schutzring abschrauben und die 3 Stifte aus der Die Stifte drehen und innerhalb der Montagebox an Montagebox entnehmen; die Stifte behalten. ihrer vorigen Position platzieren, mit dem weiten Ende nach innen. •...
- Seite 19 OPTIONAL: RS-485 am entsprechenden Stecker an- Den mitgelieferten SLIM KABEL verwenden, um den schließen (notwendig nur falls I/O MODUL vorhanden). LAN Anschluss zu verbinden. DIVUS CIRCLE in die Montagebox einfügen. DIVUS CIRCLE an den 3 Stiften fixieren (je 1 Schraube).
- Seite 20 Quick Start Guide ERSTE INBETRIEBNAHME Verbinden Sie Ihren Laptop mit demselben Netzwerk des DIVUS CIRCLE. Stellen Sie sicher, dass sich Ihr Laptop im selben physischen Netzwerk befindet und dass er eine IP-Adresse im selben logischen Subnetz des DIVUS CIRCLE hat.
- Seite 21 Quick Start Guide KONFIGURATION Folgen Sie der Konfigurationsoberfläche, um die DIVUS CIRCLE-Funktionen und das Erscheinungsbild zu definieren. Weitere Informationen finden Sie im Benutzerhandbuch von DIVUS CIRCLE unter folgender URL: www.divus.eu/media/circle/Manual_CIRCLE.pdf...
-
Seite 22: Aussen- Und Inneneinheit
Quick Start Guide AUSSEN- UND INNENEINHEIT In Kombination mit dem festinstallierten Touchpanel DIVUS TOUCHZONE und der Benutzeroberfläche DIVUS VIDEOPHONE wird DIVUS CIRCLE zu einer vollständigen und innovativen Türsprechstelle, die für umfassenden Komfort, erhöhte Sicherheit und elegantes Design steht. Außeneinheit: Inneneinheit:... -
Seite 23: Anwendungsbeispiele
Quick Start Guide ANWENDUNGSBEISPIELE DIVUS SIMPLE APARTMENT • DIVUS CIRCLE • DIVUS HEARTBEAT • DIVUS IO/MODULE • DIVUS TOUCHZONE DIVUS SIMPLE RESIDENTIAL 2-4 APARTMENTS • DIVUS CIRCLE • DIVUS HEARTBEAT • DIVUS IO/MODULE • 2-4 DIVUS TOUCHZONE - 1 FOR APARTMENT...
