Transport und
Verpackung
Die Geräte werden in einer stabilen
Transportverpackung geliefert. Über-
prüfen Sie bitte die Geräte sofort bei
Anlieferung und vermerken eventu-
elle Schäden oder fehlende Teile auf
dem Lieferschein und informieren Sie
den Spediteur und Ihren Vertrags-
partner. Für spätere Reklamationen
kann keine Gewährleistung über-
nommen werden.
Gerätebeschreibung
Die Raumklimageräte RVD 351 -
521DC verfügen über ein REMKO
RVD...AT Außenteil sowie über ein
Innengerät RVD...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät aus
dem zu kühlenden Raum entnom-
menen Wärme an die Außenluft. Im
Heizbetrieb kann im zu beheizenden
Raum am Innengerät die vom
Außenteil aufgenommene Wärme
abgegeben werden.
In beiden Betriebsarten passt sich die
erzeugte Leistung des Kompressors
exakt an den Bedarf an und regelt
so die Solltemperatur mit minimalen
Temperaturschwankungen. Durch
diese „Inverter-Technik" wird zu
konventionellen Split-Systemen
Energie eingespart und die Schalle-
mission auf ein besonders geringes
Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar.Das Außenteil besteht
aus einem Kältekreis mit Kompres-
sor, Verflüssiger in Lamellenbauform,
Verflüssigerventilator, Umkehrventil
und Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät ist im Innenbereich
für Zwischendecken mit Euroraster-
Abmessungen konzipiert. Unsicht-
bar innerhalb der Zwischendecke
befindet sich die Kassette, sichtbar
ist lediglich die Abdeckung. Die
Bedienung erfolgt über eine Infrarot-
Fernbedienung.Das Innengerät
besteht aus einem Verdampfer in
Lamellenbauform, Verdampferventi-
lator, Regelung und Kondensatwan-
ne mit Kondensatpumpe.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittelleitungen
und Winterregelung erhältlich.

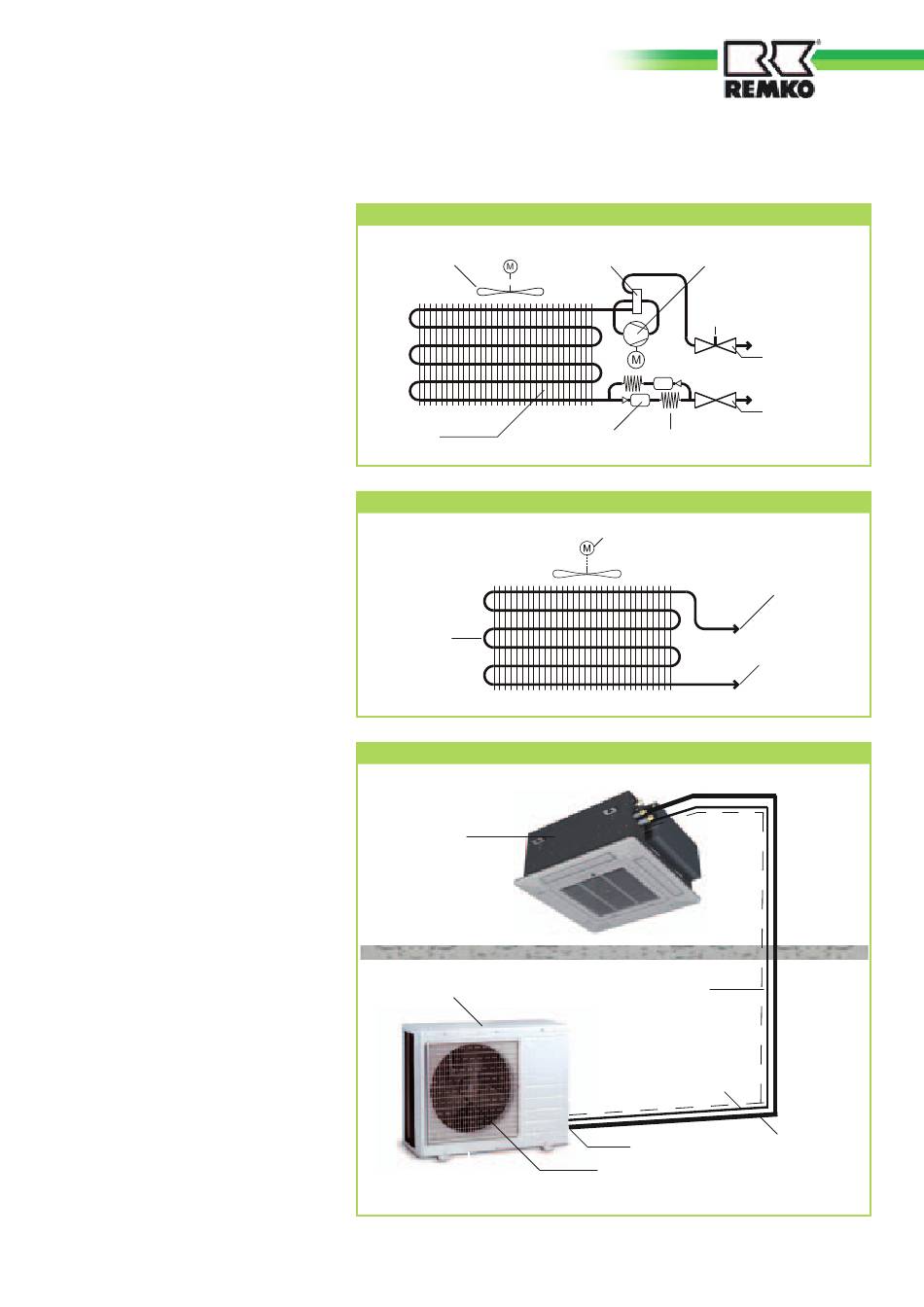

Schema Kältekreis Außenteil
Verflüssigerventilator
Verflüssiger
Schema Kältekreis Innengerät - Kühlen
Verdampfer
Systemaufbau
Innenbereich
Kondensatleitung
Innengerät
Außenbereich
Außenteil
Kondensatleitung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Umkehrventil
Kompressor
Anschluß
Manometer
Filtertrockner Drosselorgan ele. Exp. bzw.Kapillarrohr
Verdampferventilator
Anschluß Einspritzleitung
Steuerleitung
Netzzuleitung
Einspritzleitung
Absperrventil
Verflüssigerventilator
Anschlußventil
Saugleitung
Anschlußventil
Einspritzleitung
Anschluß Saugleitung
Saugleitung
