Duramaxx 10029917 Schnellstartanleitung Seite 4

Nehmen Sie die Suchspule und das Unter-
rohr dem Karton. Lösen Sie die Schraube
am Unterrohr und nehmen Sie den Bolzen
ab. Schieben Sie das Unterrohr auf die
Suchspule und befestigen Sie es. Achten
Sie darauf, dass die Dichtung richtig sitzt.
Drücken Sie den silbernen Knopf (Pfeil) am
Oberrohr herunter und schieben Sie es in
das Mittelrohr.
4

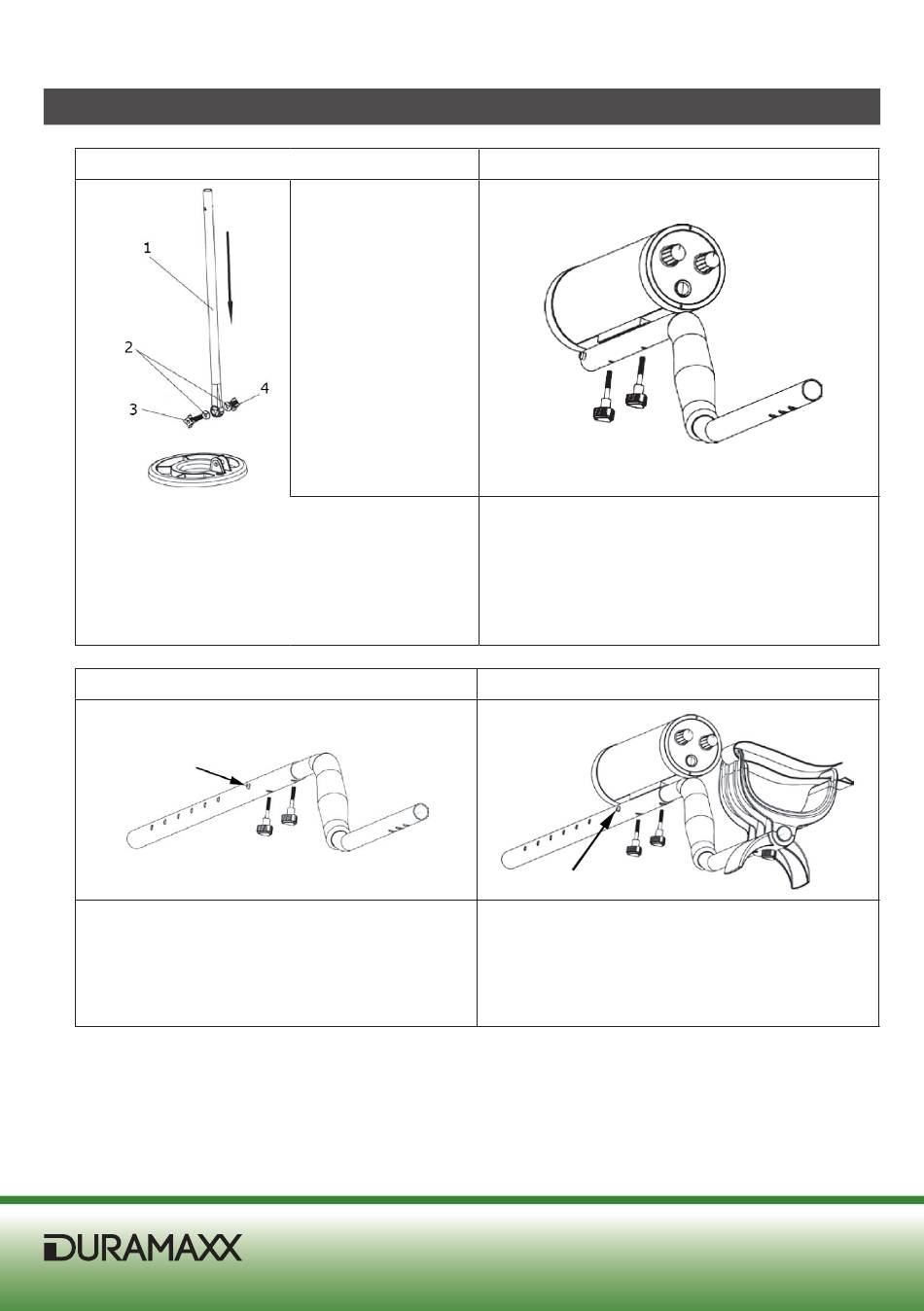

Zusammenbau
Schritt 1
1 Unterrohr
2 Gummidichtung
3 Schraube
4 Mutter
Schritt 3
Schritt 2
Nehmen Sie das Oberrohr und die Kont-
rolleinheit aus dem Karton. Lösen Sie die
zwei dreieckigen Stellschrauben an der
Unterseite der Kontrolleinheit und nehmen
Sie die Kontrolleinheit ab.
Schritt 4
Richten Sie den silbernen Knopf (Pfeil) an
den zwei Löchern im Mittelrohr aus. Schie-
ben Sie die zwei Stellschrauben von unten
durchs Rohr und befestigen Sie die Kont-
rolleinheit.
