2. Anbau des SmartDrive
HINWEIS: Siehe separate Anweisungen für einen Faltrahmen-Rollstuhl und fahren Sie mit Schritt 4 des Abschnitts "Anklemmen der Akkueinheit"
fort.
Anbringen der verstellbaren Achsrohrklemme
Die verstellbare Achsrohrklemme des SmartDrive ist für die dauerhafte Anbringung an das Achsrohr eines Rollstuhls vorgesehen und
ermöglicht ein einfaches Anbringen/Entfernen des Antriebsmoduls. Schieben Sie die mitgelieferten Hartgummieinsätze über das Achs-
aufnahmerohr, um auch kleinere Rohrdurchmesser zu ermöglichen (siehe Übersicht weiter unten für Einsatzgrößen). Verwenden Sie einen
5-mm-Innensechskantschlüssel, um die (2) Schrauben festzuziehen und die Klemme am Achsaufnahmerohr zu montieren. Die unten
dargestellte Lage und Ausrichtung sind für die ordnungsgemäße Funktion des SmartDrive entscheidend und müssen eingehalten werden.
Veränderungen am Aufbau des Rollstuhls können sich auf die Ausrichtung der SmartDrive-Achsrohrklemme auswirken.
Passen Sie die Achsrohrklemme immer korrekt an, wenn Änderungen am Rollstuhl vorgenommen wurden.
SmartDrive Betriebsanleitung
Punkte (bzw. Zahlen) auf der Seite der Gummieinsätze weisen auf
die passenden Rohrgrößen hin:
Keine Punkte
•
••
•••
ACHTUNG: Vorder- und Rückhälfte der Achsrohrklemme fügen sich
auch bei ausreichend angezogenen Schrauben nicht nahtlos aneinander.
Wie in der Abbildung links dargestellt, sollte sich eine Lücke zwischen
beiden Teilen befinden. Bei zu starkem Anziehen der Schrauben [über
5,4 Nm] können die Teile während des Einbaus brechen.

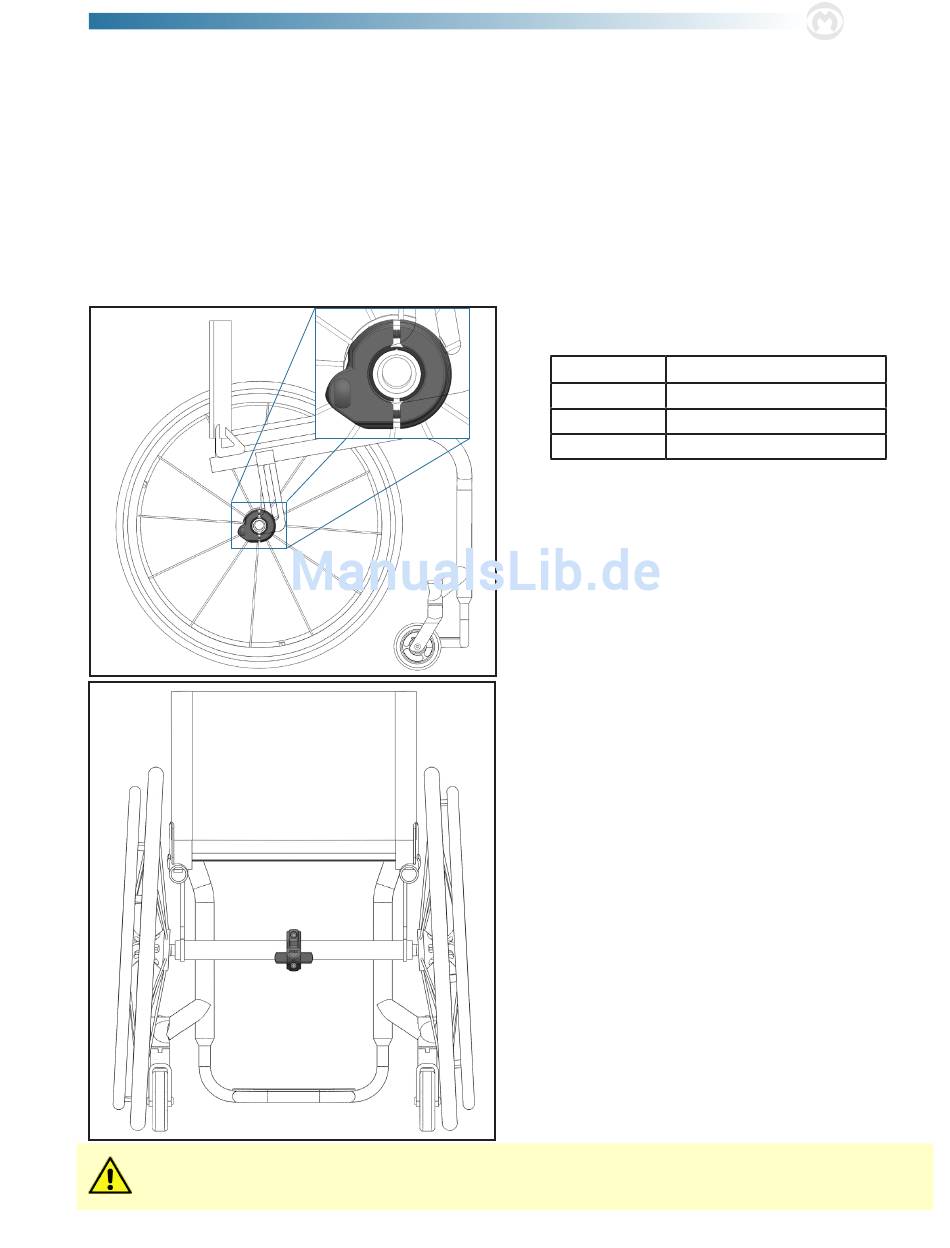

1. Achten Sie darauf, dass sich das "MAX" auf der Vorderseite der
Achsrohrklemme rechts oben befindet. Die Ausbuchtungen an
der Seite der Achsrohrklemme müssen rückwärts mit den Ext-
rusionsflächen rechtwinklig zum Boden positioniert sein, wenn
der Stuhl [mit dem Nutzer] auf einer ebenen Fläche steht.
2. Die Achsrohrklemme muss mittig zwischen den beiden Hin-
terrädern des Rollstuhls am Achsaufnahmerohr positioniert
werden. Die zwei (2) Schrauben sind auf 5,4 Nm festzuziehen,
wobei sie die Klemme in dieser Position und Ausrichtung hal-
ten. Eine Nichtbeachtung könnte bewirken, dass der Rollstuhl
nicht gerade fährt bzw. dass sich die Achsrohrklemme während
des Gebrauchs bewegt, und der SmartDrive nicht ordnungsge-
mäß funktioniert.
5
1,35 Zoll bzw. 35 mm
1,25 Zoll bzw. 32 mm
1,125 Zoll bzw. 30 mm
1,0 Zoll bzw. 25 mm
