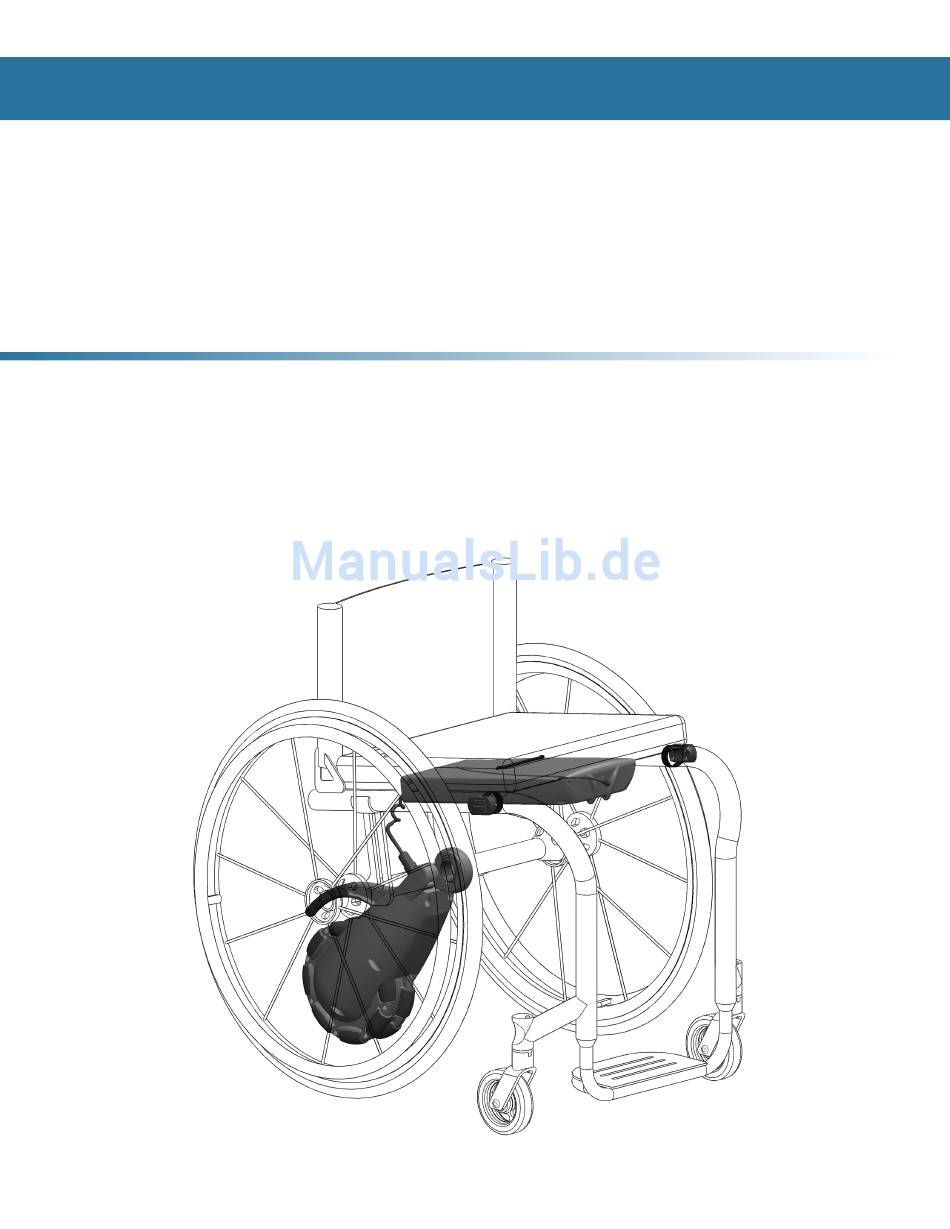

- Seite 1 SmartDrive MX1 Rollstuhl-Zusatzantrieb max mobility, llc Betriebsanleitung ® 5425 crossings boulevard nashville, tn 37013 usa tel.: 800.637.2980 fax: 888.411.9027 www.max-mobility.com Rev. MX1.0+ UM-A-SL...
- Seite 3 Spezifikationsblatt SmartDrive Betriebsanleitung Spezifi kationsblatt ® Hersteller: Max Mobility, LLC SmartDrive MX1 Adresse: 5425 Crossings Blvd. Rollstuhl-Zusatzantrieb Nashville, TN 37013 Reichweite: ca. 16 km Höchstgeschwindigkeit 7,2 km/h (auf ebener Oberfl äche): Höchstgeschwindigkeit (6 % Steigung): 6,4 km/h Motorleistung: 250 W Motorspannung: 24 V Betriebstemperatur: -25 °C bis 50 °C Th eoretische fortlaufende Reichweite: 11,7 Wh/km...
-
Seite 4: Inhaltsverzeichnis
® Inhaltsverzeichnis Spezifikationsblatt Inhaltsverzeichnis Einführung Bestimmungsgemäße Verwendung des SmartDrive Unbedingt vor Gebrauch lesen! Warnungen und Sicherheitsmaßnahmen Elektromagnetische Interferenz (EMI) Liste der Bauteile Anbau des SmartDrive Anbringen der verstellbaren Achsrohrklemme Anbringen der Taster Anbringen und Entfernen des Antriebsmoduls Anklemmen der Akkueinheit... -
Seite 5: Einführung
Freien zu benutzen, bis er in der Lage ist, ihn sicher und ohne Probleme im Innenraum zu betreiben. Sollten Störungen oder Probleme mit dem SmartDrive auftreten, stellen Sie dessen Nutzung ein und wenden sich bitte an Max Mobility, um Service/weitere Anweisungen zu erhalten. - Seite 6 ® Lehnen Sie sich nicht über die Rückenlehne um nach Erwägen Sie das Gerät auszuschalten, um das Schadens- einem Objekt hinter sich zu greifen, da Sie mit dem Roll- bzw. Verletzungsrisiko zu reduzieren. stuhl umkippen könnten. Seien Sie äußerst vorsichtig, wenn Sie den mit einem SmartDrive Der Schwerpunkt des Rollstuhls kann sich durch den Anbau des ausgestatteten Rollstuhl in der Nähe von Straßen betreiben.
-
Seite 7: Elektromagnetische Interferenz (Emi)
SmartDrive Betriebsanleitung Elektromagnetische Interferenz (EMI) Elektromagnetische Interferenz wird durch Radiowellenquellen hervorgerufen. Beispiele für derartige Quellen sind Sendeanlagen von Ra- dio-/Fernsehstationen, Receiver, Sende-Empfangsgeräte, Mobiltelefone, Funkgeräte usw. Es gibt viele EMI-Quellen in unserem täglichen Umfeld, einige davon sind vermeidbar, andere nehmen wir nicht einmal wahr. Elektronische Geräte, wie der SmartDrive, sind empfänglich für starke und schwache EMI dieser Arten von Sendeanlagen sowie von elektrostatischen Entladungen (ESD) und leitenden Quellen. - Seite 8 ®...
-
Seite 9: Anbau Des Smartdrive
SmartDrive Betriebsanleitung 2. Anbau des SmartDrive HINWEIS: Siehe separate Anweisungen für einen Faltrahmen-Rollstuhl und fahren Sie mit Schritt 4 des Abschnitts “Anklemmen der Akkueinheit” fort. Anbringen der verstellbaren Achsrohrklemme Die verstellbare Achsrohrklemme des SmartDrive ist für die dauerhafte Anbringung an das Achsrohr eines Rollstuhls vorgesehen und ermöglicht ein einfaches Anbringen/Entfernen des Antriebsmoduls. -
Seite 10: Anbringen Der Taster
® Anbringen der Taster Die zwei (2) SmartDrive-Taster lassen sich leicht an jeder Rahmenseite des Rollstuhls anbringen und ermöglichen ein einfaches Betätigen, ohne dass die Hände von den Greifreifen genommen werden müssen. 1. Legen Sie die Klettbandschlaufe um den Gummirücken des Tasters und anschließend um das Seitenrohr des Rollstuhls;... -
Seite 11: Anbringen Und Entfernen Des Antriebsmoduls
SmartDrive Betriebsanleitung Anbringen und Entfernen des Antriebsmoduls Das SmartDrive-Antriebsmodul wurde so konzipiert, dass es sich einfach an die verstellbare Achsrohrklemme anbringen lässt, sodass der Nutzer es, wann immer er möchte oder wann immer es nötig ist, schnell anbringen/entfernen kann. Der Gebrauch des Griffs und die Senk- und Einrastfunktionen vereinfachen allen Nutzern das Anbringen des SmartDrive. -
Seite 12: Anklemmen Der Akkueinheit
