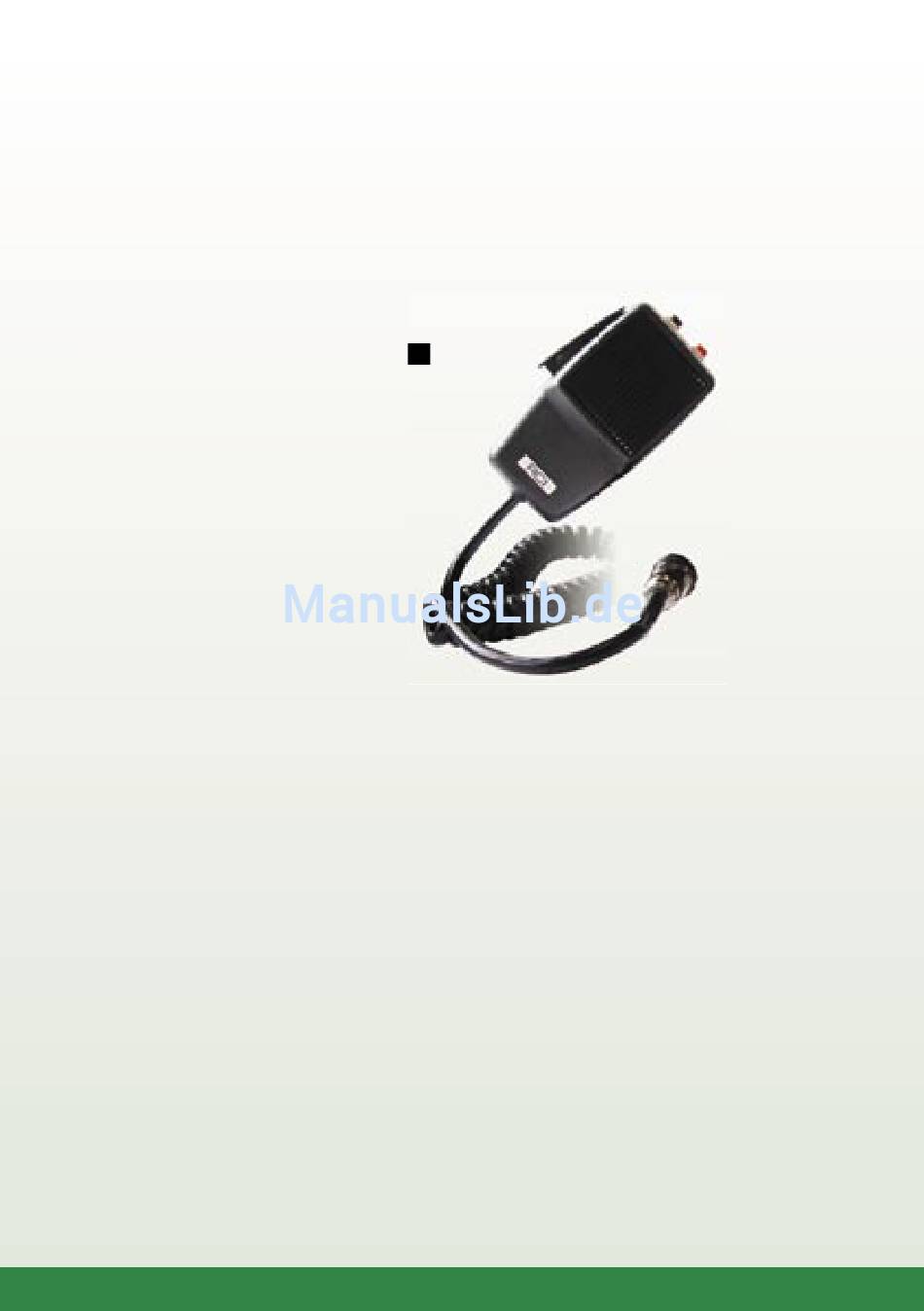

Mikrofon

1. PTT Taste: Mit der PTT Taste am Mikrofon können Sie den Sende- und Empfangsvorgang des
Geräts steuern. Halten Sie die Taste gedrückt zum Senden. Lassen Sie die Taste los um in
Empfangsbereitschaft zu wechseln.
2. Up/Down Tasten: Mit den Up/Down Tasten am Mikrofon können Sie die Frequenz ändern.
Für klare Sprachverständlichkeit sollten Sie ein dynamisches Mikrofon mit niedriger Impedanz oder
ein Elektretmikrofon benutzen.
Das Mikrofon sollte folgende Belegung haben Das Mikrofon sollte folgende Belegung haben
6 adriges Mikrofonkabel
Pin Nummer Kabelleitung
1 Mod.
2 RX
3 TX
4 Up/Down
5 Masse
6 13,8V

Einstellung der Frequenz

Zur Einstellung der Frequenz am RCI-2950DX/2970DX-150 haben Sie drei Möglichkeiten:
1. Mit Hilfe der SHF (Shift) Taste und den Up/Down Tasten können Sie die Frequenz einstellen.
Drücken Sie die Taste SHF bis das kleine Dreieck im Display unter der zu ändernden Ziffer steht.
Drücken Sie nun die Up ▲ Taste um die Zahl zu erhöhen oder die Down ▼ Taste um die Ziffer zu
verringern (z.B. von 9 auf 8). Regulieren Sie auf diese Weise jede Ziffer der Frequenz bis die
gewünschte Frequenz im Display angezeigt wird.
2. Mit Hilfe der SHF (Shift) Taste und dem Frequenzregler auf der Frontseite können Sie die Frequenz
ebenfalls ändern. Markieren Sie zunächst wie in Punkt 1 beschrieben mit der SHF Taste die zu
ändernde Ziffer der Frequenz. Drehen Sie anschließend den Frequenzregler im Uhrzeigersinn um
die Ziffer zu erhöhen, bzw. entgegen dem Uhrzeigersinn um die Ziffer zu verringern.
3. Die dritte Möglichkeit die Frequenz zu ändern ist mittels der SHF Taste und den Up/Down Tasten
am Mikrofon. Wählen Sie wie in Punkt 1 beschrieben mit der SHF Taste zunächst die zu ändernde
Ziffer. Drücken Sie nun am Mikrofon die Up ▲ Taste um die Ziffer zu erhöhen bzw. die
Down ▼ Taste um die Ziffer zu verringern.
Seite 9
