Anschlüsse
RCI-2950 DX
RCI-2970 DX

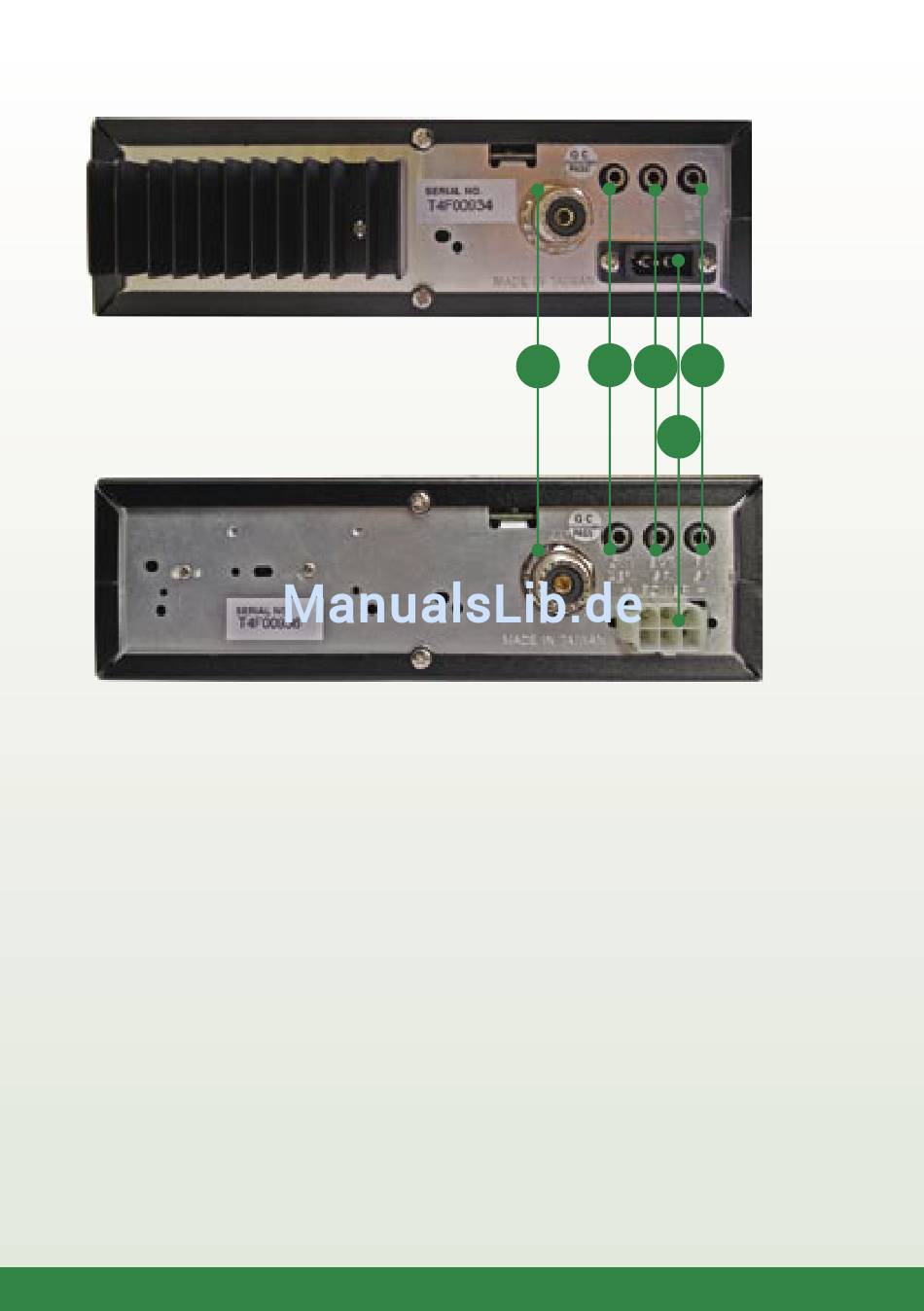

1. Antennenanschluß: Schließen Sie hier ein 50 Ohm Koaxkabel (inkl. PL-259 Stecker) mit
angepasster Antenne an.
2. CW Anschlußbuchse: Schließen Sie hier für die Betriebsart CW eine Morsetaste mit 3,5 mm
Klinkenstecker an. Stellen Sie das Gerät auf die Betriebsart CW ein.
3. Anschlußbuchse für externen Lautsprecher: an diese Buchse können Sie einen externen
Lautsprecher (4-8 Ohm, 5W) mit 3,5mm Klinkenstecker anschließen. Sobald Sie einen externen
Lautsprecher anschließen ist der geräteinterne Lautsprecher deaktiviert.
4. Anschlußbuchse für PA: Hier können Sie einen externen Durchsagelautsprecher (PA- 8 Ohm,
4W) mit 3,5mm Klinkenstecker anschließen. Diese Funktion ist aktiviert sobald Sie den
Betriebsartenregler auf PA stellen.
5. Buchse für DC Stromanschlusskabel: An diese Buchse können Sie ein 13,8V DC Stromkabel
mit eingebauter Sicherung anschließen. Das mitgelieferte Stromkabel hat einen schwarzen Draht
(negativ) und einen roten Draht (positiv).
Seite 8
2 3 4
1
5
