8.4 Elektrisches Schaltschema
MXT 263
B
CN7
Sw
XS1
XP1
RT2
1

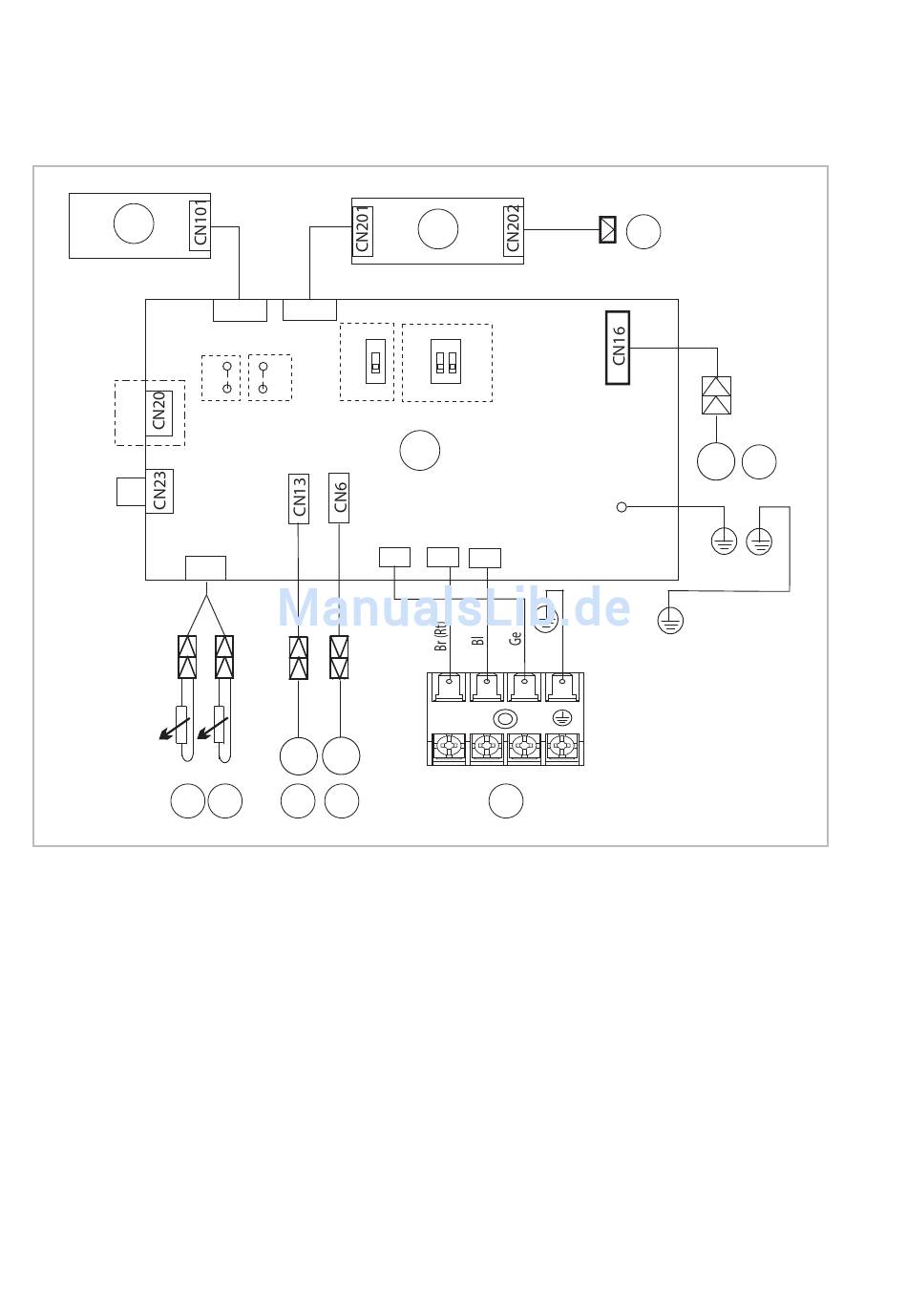

Abb. 29: Elektrisches Schaltschema MXT 263
A:
Steuerplatine
B:
Hilfsplatine
C:
Display-Platine
1:
Temperatursensor Verdampfer
2:
Temperatursensor Raumluft
3:
Lamellenmotor oben
4:
Lamellenmotor unten
5:
Zum Außenteil
6:
Anschluss Kabelfernbedienung
(optional)
28
CN10
CN15
ON
ON
SW1
J1
J2
1
OFF
Ws
XP4
XS3
XS2
XP2
XP3
XS4
RT1
M1
M2
2
3
4
C
ON
ON
SW2
1 2
OFF
A
S
L
N
CN3
CN1 CN2
N
S
L
5
7:
Verdampferventilatormotor
Farb-Codes:
bl:
Blau
br:
Braun
ge:
Gelb
gn:
Grün
rt:
Rot
sw:
Schwarz
ws:
Weiß
6
XS5
XP5
7
FAN
Ge/Gn
XT1
Ge/Gn
