Anschluss der optionalen Kabelfernbedienung
KFB-3
Die Kabelfernbedienung vom Typ KFB-3 kann an
den Geräten der Serie MXT 263-523 ange-
schlossen werden.
Hierfür benötigen Sie das im Lieferumfang der
Kabelfernbedienung befindliche Anschlusskabel.
Der Anschluss an den Innengeräten erfolgt Ste-
cker fertig.
Der am Innengerät befindliche Gegenstecker
befindet sich unterhalb des elektrischen
Anschlusses (Abb. 5). Der Stecker ist farblich mit
den Buchstaben A bis D gekennzeichnet.

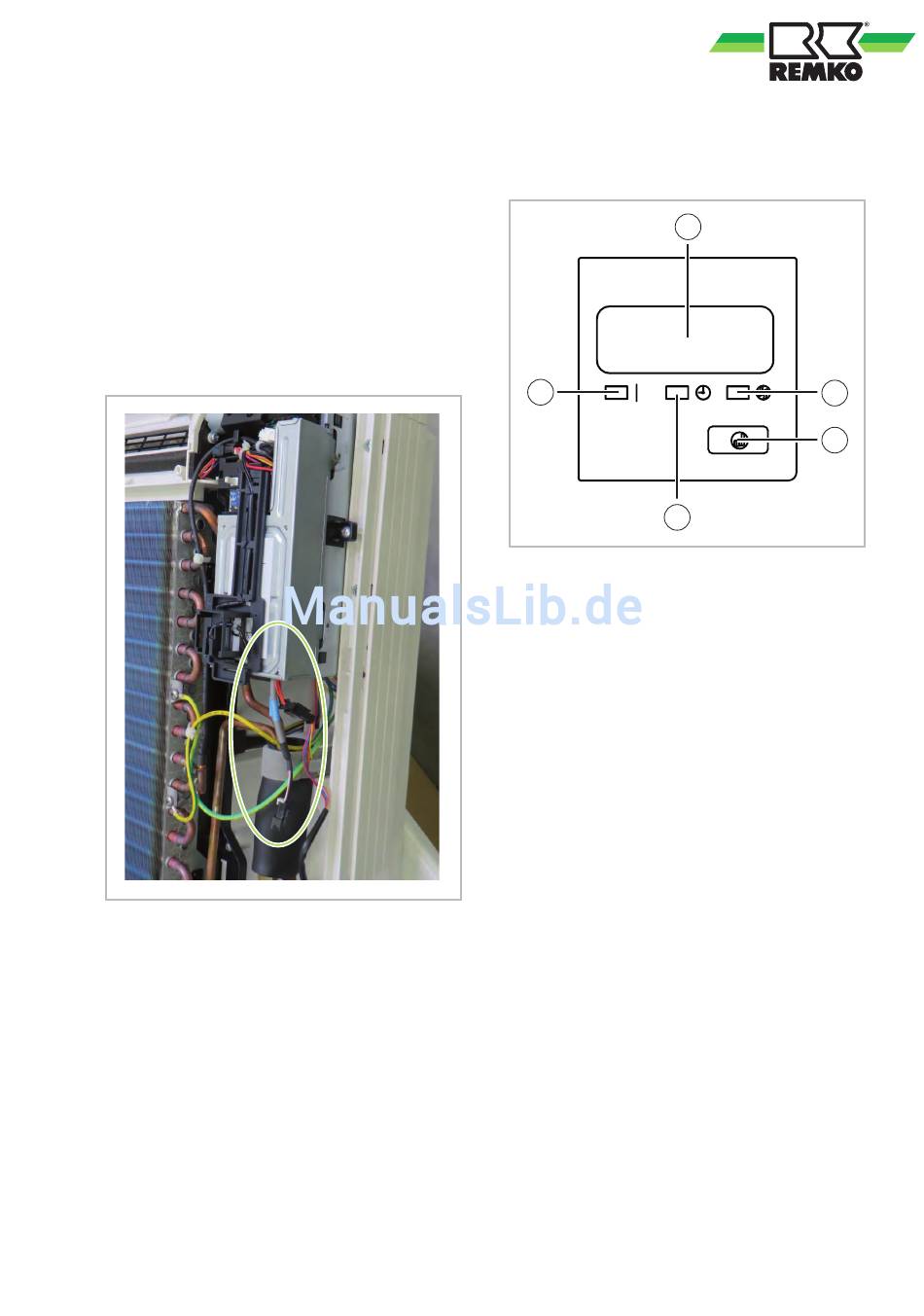

Abb. 5: Anschluss KFB-3
4.2 Anzeige am Innengerät
Anzeige Display
2
3
Abb. 6: Anzeige Display
1: Empfänger Infrarot-Signal
2: Betriebsleuchte (grün)
3: Timer (gelb)
4: (Vor)-Heizfunktion/Abtaaung (grün)
5: Manuelle Bedienung
1
4
5
11
