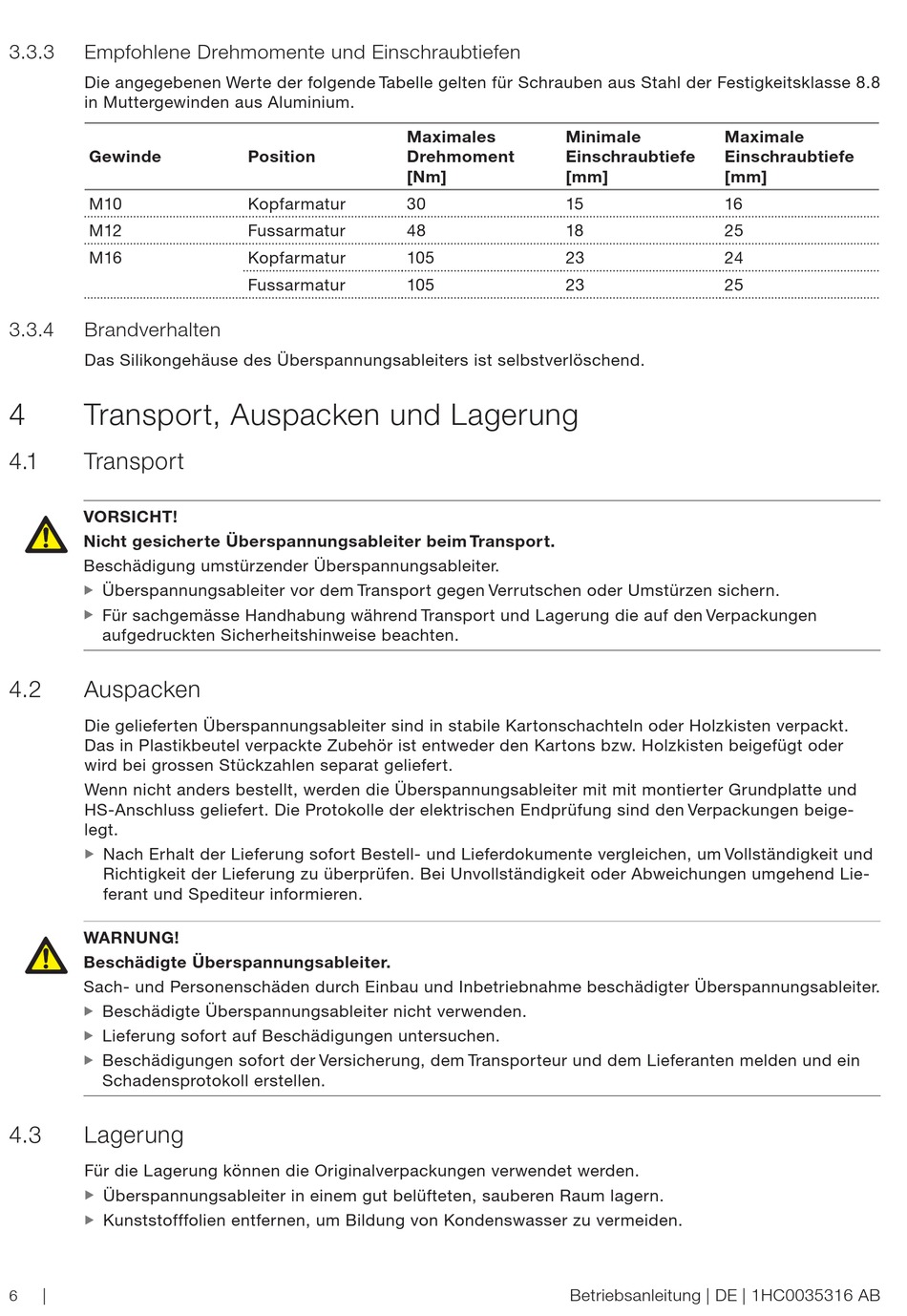

3.3.3
Empfohlene Drehmomente und Einschraubtiefen
Die angegebenen Werte der folgende Tabelle gelten für Schrauben aus Stahl der Festigkeitsklasse 8.8
in Muttergewinden aus Aluminium.
Gewinde
M10
M12
M16
3.3.4
Brandverhalten
Das Silikongehäuse des Überspannungsableiters ist selbstverlöschend.
4
Transport, Auspacken und Lagerung
4.1
Transport
VORSICHT!
NichtXgesicherteXÜberspannungsableiterXbeimXTransport.
Beschädigung umstürzender Überspannungsableiter.
Überspannungsableiter vor dem Transport gegen Verrutschen oder Umstürzen sichern.
X
X
Für sachgemässe Handhabung während Transport und Lagerung die auf den Verpackungen
X
X
aufgedruckten Sicherheitshinweise beachten.
4.2
Auspacken
Die gelieferten Überspannungsableiter sind in stabile Kartonschachteln oder Holzkisten verpackt.
Das in Plastikbeutel verpackte Zubehör ist entweder den Kartons bzw. Holzkisten beigefügt oder
wird bei grossen Stückzahlen separat geliefert.
Wenn nicht anders bestellt, werden die Überspannungsableiter mit mit montierter Grundplatte und
HS-Anschluss geliefert. Die Protokolle der elektrischen Endprüfung sind den Verpackungen beige-
legt.
Nach Erhalt der Lieferung sofort Bestell- und Lieferdokumente vergleichen, um Vollständigkeit und
X
X
Richtigkeit der Lieferung zu überprüfen. Bei Unvollständigkeit oder Abweichungen umgehend Lie-
ferant und Spediteur informieren.
WARNUNG!
BeschädigteXÜberspannungsableiter.
Sach- und Personenschäden durch Einbau und Inbetriebnahme beschädigter Überspannungsableiter.
Beschädigte Überspannungsableiter nicht verwenden.
X
X
Lieferung sofort auf Beschädigungen untersuchen.
X
X
Beschädigungen sofort der Versicherung, dem Transporteur und dem Lieferanten melden und ein
X
X
Schadensprotokoll erstellen.
4.3
Lagerung
Für die Lagerung können die Originalverpackungen verwendet werden.
Überspannungsableiter in einem gut belüfteten, sauberen Raum lagern.
X
X
Kunststofffolien entfernen, um Bildung von Kondenswasser zu vermeiden.
X
X
|
6
MaximalesX
Position
DrehmomentXX
[Nm]
Kopfarmatur
30
Fussarmatur
48
Kopfarmatur
105
Fussarmatur
105
MinimaleX
MaximaleX
EinschraubtiefeX
EinschraubtiefeXX
[mm]
[mm]
15
16
18
25
23
24
23
25
Betriebsanleitung | DE | 1HC0035316 AB
