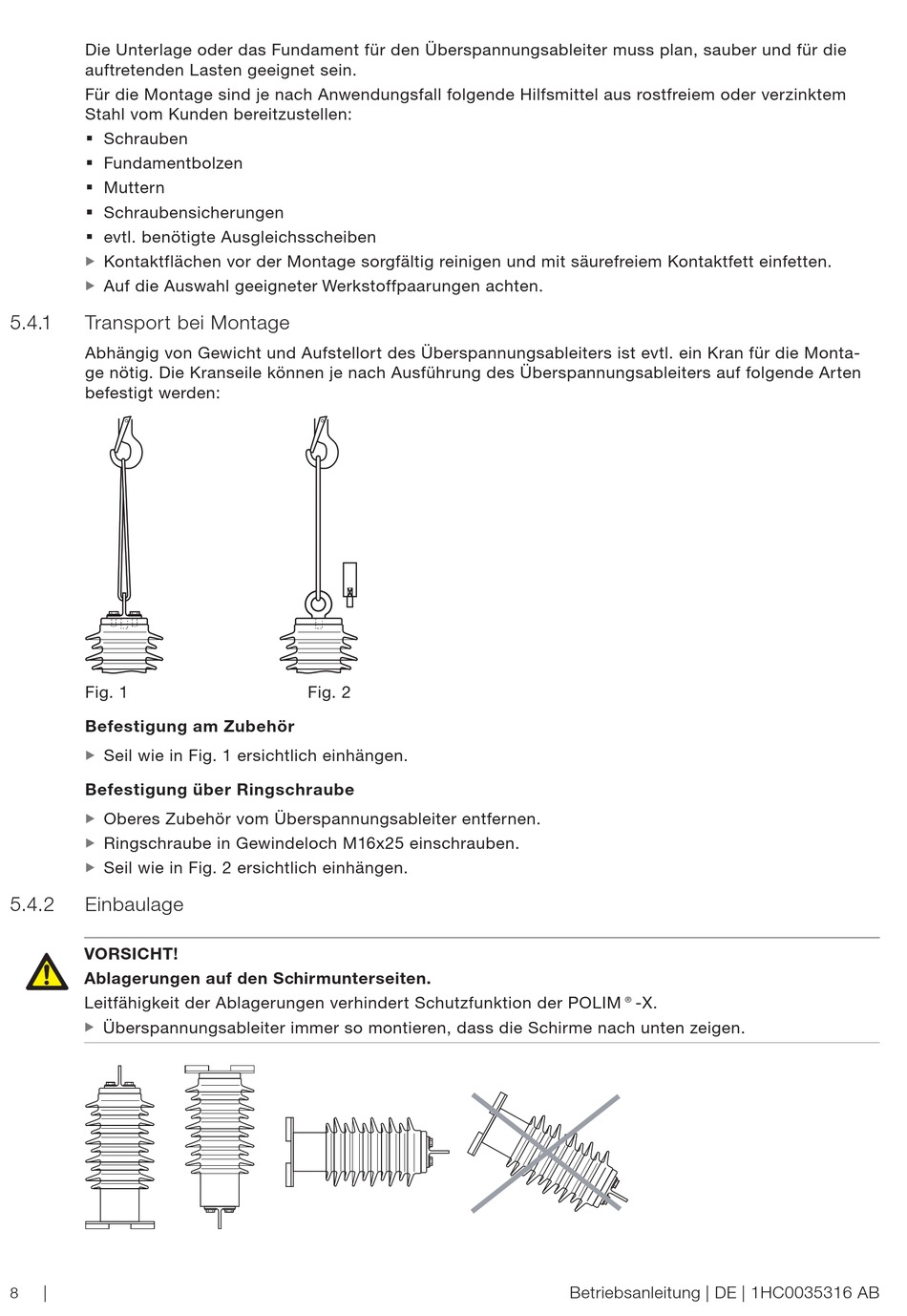

Die Unterlage oder das Fundament für den Überspannungsableiter muss plan, sauber und für die
auftretenden Lasten geeignet sein.
Für die Montage sind je nach Anwendungsfall folgende Hilfsmittel aus rostfreiem oder verzinktem
Stahl vom Kunden bereitzustellen:
ƒ Schrauben
ƒ Fundamentbolzen
ƒ Muttern
ƒ Schraubensicherungen
ƒ evtl. benötigte Ausgleichsscheiben
Kontaktflächen vor der Montage sorgfältig reinigen und mit säurefreiem Kontaktfett einfetten.
X
X
Auf die Auswahl geeigneter Werkstoffpaarungen achten.
X
X
5.4.1
Transport bei Montage
Abhängig von Gewicht und Aufstellort des Überspannungsableiters ist evtl. ein Kran für die Monta-
ge nötig. Die Kranseile können je nach Ausführung des Überspannungsableiters auf folgende Arten
befestigt werden:
Fig. 1
BefestigungXamXZubehör
Seil wie in Fig. 1 ersichtlich einhängen.
X
X
BefestigungXüberXRingschraube
Oberes Zubehör vom Überspannungsableiter entfernen.
X
X
Ringschraube in Gewindeloch M16x25 einschrauben.
X
X
Seil wie in Fig. 2 ersichtlich einhängen.
X
X
5.4.2
Einbaulage
VORSICHT!
AblagerungenXaufXdenXSchirmunterseiten.
Leitfähigkeit der Ablagerungen verhindert Schutzfunktion der POLIM®-X.
Überspannungsableiter immer so montieren, dass die Schirme nach unten zeigen.
X
X
|
8
Fig. 2
Betriebsanleitung | DE | 1HC0035316 AB
