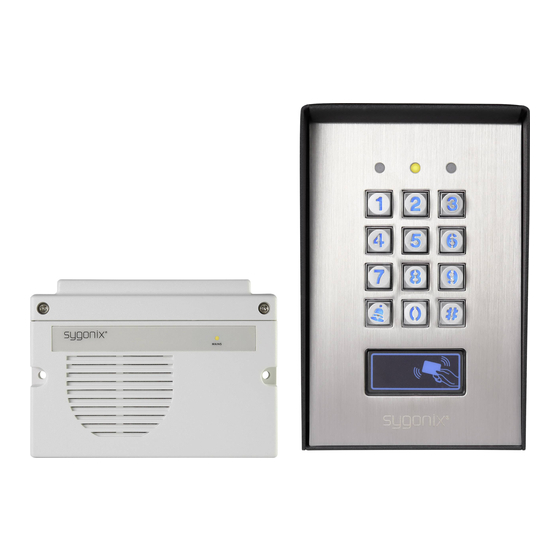

Sygonix 1582600 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 1582600:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Transponder Codeschloss – Teil 1
(Zugangskontrolltastatur)
Best.-Nr. 1582599 / für Aufputzmontage
Best.-Nr. 1582600 / für Unterputzmontage
Seite 2 - 75

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sygonix 1582600

Inhaltszusammenfassung für Sygonix 1582600

  • Seite 1 Bedienungsanleitung Transponder Codeschloss – Teil 1 (Zugangskontrolltastatur) Best.-Nr. 1582599 / für Aufputzmontage Best.-Nr. 1582600 / für Unterputzmontage Seite 2 - 75...

  • Seite 2: Inhaltsverzeichnis

    INHALT Seite EINLEITUNG ...............................5 SYMBOL-ERKLÄRUNGEN ..........................5 BESTIMMUNGSGEMÄSSE VERWENDUNG .....................6 LIEFERUMFANG ..............................7 a) Best.-Nr. 1582599 ............................7 b) Best.-Nr. 1582600 ............................7 MERKMALE UND FUNKTIONEN ........................8 OPTIONALE PRODUKTE ZUR SYSTEMERWEITERUNG ................8 SICHERHEITSHINWEISE ...........................9 MONTAGE .................................10 a) MONTAGE ..............................10 b) SICHERHEITSHINWEISE ...........................10 ANSCHLÜSSE ..............................11 10.
  • Seite 3 19. AUSGANGSMODUS UND TIMING FÜR AUSGANG 1, 2 UND 3 - Speicherstellen 51, 52 und 53 ....33 20. SYSTEM-ECHTZEIT-UHR – Speicherstelle 55 ....................34 21. START- und ENDZEITEN FÜR TÄGLICHE BESCHRÄNKUNG VON AUSGANG 1 – Speicherstelle 56 ..35 22. PERSÖNLICHE SICHERHEIT UND SYSTEMSPERRE – Speicherstelle 60 ...........36 23.
  • Seite 4 NÖTIGUNGSAUSGANG ..........................70 f) AUSGANG 2 ..............................71 g) OUTPUT 3 – Klingelknopf (NUR DK-2882B oder D) ...................71 44. WEITERE INFORMATIONEN..........................72 45. Pflege und Reinigung ............................72 46. KONFORMITÄTSERKLÄRUNG ........................73 47. ENTSORGUNG ..............................73 48. TECHNISCHE DATEN ............................74 a) Best.-Nr. 1582599 ............................74 b) Best.-Nr. 1582600 ............................75...

  • Seite 5: Einleitung

    1. EINLEITUNG Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Status zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Benutzer diese Bedienungsanleitung beachten! Die Bedienungsanleitung ist Bestandteil dieses Produkts.

  • Seite 6: Bestimmungsgemässe Verwendung

    3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das DK-2882 ist ein eigenständiges Relais mit drei Ausgängen, vandalismusgeschützter und wetterfester Tastatur. Es vereint Ziffernblock und Transponder-EM-Kartenleser in einem Gerät. Die Tastatur wurde für voll funktionsfähige, eigenständige Zugangskontrollanwendungen entwickelt. Die Tastatur kann mit einem optionalen Decoder (DA-2800 oder DA-2801) für den hochsicheren geteilten Decodierbetrieb erweitert werden.

  • Seite 7: Lieferumfang

    • TX-Hex Schlüssel für das Codeschloss • 2x Transponder-Karte • Ausführliche Bedienungsanleitung (Deutsch gedruckt und online, Englisch nur online) • Bedienungsanleitung b) Best.-Nr. 1582600 • Codeschloss mit Unter-Putz-Gehäuse • Bedienteil (geteilter Decoder DA-2801) • Montagematerial für Codeschloss (4x Schrauben, 4x Dübel, 1x Diode) •...

  • Seite 8: Merkmale Und Funktionen

    5. MERKMALE UND FUNKTIONEN • Als Teil der Tri-Tech Serie Tastaturen kompatibel mit den optionalen Controller- und Lesegerät-Tastaturen für die Systemerweiterung. • Geladen mit der 2. Generation der DK-2800 Betriebssoftware • Integriert mit allen Logiken für Stand-Alone-, geteilte Decodierung- und Multi-Station-Betrieb •...

  • Seite 9: Sicherheitshinweise

    7. SICHERHEITSHINWEISE Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

  • Seite 10: Montage

    8. MONTAGE a) MONTAGE Auf-Putz-Version Unter-Putz-Version Stahlgehäuse Innengehäuse aus Kunststoff Frontplatte Rückwand aus Kunststoff Frontplatte b) SICHERHEITSHINWEISE Interferenzen vermeiden: Der EM-Kartenleser arbeitet mit einer Frequenz von 125 kHz. Sicherheitshinweise zur Installation sind erforderlich. • Achten Sie darauf, dass der Einbauort keine starken elektromagnetischen Niederfrequenzwellen aufweist. Besonders im Bereich von 100 –...

  • Seite 11: Anschlüsse

    9. ANSCHLÜSSE WIEGAND- KABELBAUM HINTER- LEUCHTUNGS- BRÜCKE K OR A BRÜCKE ANSCHLÜSSE AUSGANG 2 BRÜCKE 1 – 2: 12 – 24 V/DC (Stromeinspeisungsanschluss) Schließen Sie an eine 12 – 24 V/DC Stromversorgung an. (-) Versorgung und (-) GND sind die gemeinsamen Massepunkte des Systems.

  • Seite 12: Ausgang 2 Brücke

    6 – 7: OUTPUT 2 (Ausgangsrelais 2) 1 A Relais potentialfreier Kontakt gesteuert durch Gruppe 2 Benutzercodes/Karten. Dies ist ein Zusatzkontakt für die Steuerung von Sicherheitssystemen oder automatischen Betrieb. Es ist für N.C. (Öffner) oder N.O. (Schließer) mit Brücke wählbar und die Betriebsart ist für Start-/Stoppmodus (Umschaltmodus) oder kurzzeitigen Timing-Modus programmierbar.
  • Seite 13 13: „K“ OR „A“ O/P (Tastatur aktiver Ausgang oder Alarmausgang) Ein NPN-Transistor offener Kollektorausgang mit Höchstnennstrom von 24 V/DC/100 mA sink. Äquivalent zu N.O. (Schließer) gegen Masse. Mit ihm können kleine Leistungsgeräte, wie ein Relais oder ein Kleinleistungs-Kontrollpunkt für andere Geräte betrieben werden. Dieser Ausgangspunkt ist wählbar, um der Tastatur einen aktiven Ausgang oder Alarmausgang über die Brücke „K or A“...
  • Seite 14 • Verriegelungssteuerung Der Verriegelungskontrollausgang geht immer auf (-), wenn die Tür offen ist, wodurch die Partner-Tastatur in einem Verriegelungssystem gesperrt wird. Siehe Beschreibung Verriegelungsanschluss 18 für weitere Informationen. • Türöffnungsalarm Der Türöffnungsalarm ist nur für den Notausgang vorgesehen. Er wird immer beim Öffnen der Tür ausgegeben, es sei denn, es wird vor dem Öffnen der Tür ein gültiger Benutzercode oder eine gültige Karte verwendet.

  • Seite 15: Sonstige Ausstattung

    10. SONSTIGE AUSSTATTUNG a) LED-ANZEIGEN AUF DER PLATINE ROT / GRÜN (Rechts) Leuchtet Grün für Ausgang 1 Aktivierung und Rot für Ausgang 2 Aktivierung. GELB (Mitte) Blinkt im Stand-by-Modus. Zeigt den Systemstatus synchron mit Signaltönen an. Das Stand-by-Blinken kann über die Programmierung ausgeschaltet werden.

  • Seite 16: Programmierung Vorbereiten

    11. PROGRAMMIERUNG VORBEREITEN a) KRITERIEN FÜR CODES UND KARTEN Primäre Codes Zu den Hauptcodes gehören a) Benutzercodes, b) Mastercode, c) Nötigungscodes, d) Super-Benutzercodes, e) Allgemeine Benutzercodes und f) Besuchercodes. All diese Codes MÜSSEN eindeutig sein. Es ist nicht zulässig, einen primären Code für die sekundäre Funktion zu wiederholen. Alle Codes in diesem System können 4- bis 8-stellig für den manuellen Zugangsmodus sein.

  • Seite 17: C) Liste Der Benutzerinformation

    EM-Karte + Gruppe sekundärer Benutzercode – Betriebsmedien 3 Ein sekundärer Benutzercode kann wiederholt für eine Gruppe von Karten in einer Abteilung verwendet werden. Sie können für jede Abteilung in einem Unternehmen einen eigenen Abteilungscode einrichten. Nur die Mitarbeiter der Abteilung, die eine Karte besitzen und den Code kennen, werden zur Eingabe akzeptiert. Dieser Ansatz erhöht die Sicherheit in den Abteilungen und verhindert, dass eine verlorengegangene Karte von anderen Personengruppen im Unternehmen verwendet wird, um die Tür zu öffnen.

  • Seite 18: Programmierung Und Betrieb

    12. PROGRAMMIERUNG UND BETRIEB a) TASTATUR EINSCHALTEN Die Tastatur bietet eine Einschaltverzögerung von 1 Minute nach dem Einschalten. Dies ist der Zeitrahmen für die Einstellung der Tastatur auf Programmiermodus mit DAP-Code. Siehe Details „DAP-CODE – 2 8 2 8“ unten. 1.

  • Seite 19: Direkter Zugriff Auf Den Programmiermodus Mit "Dap"-Code

    c) DIREKTER ZUGRIFF AUF DEN PROGRAMMIERMODUS MIT „DAP“-CODE – 2 8 2 2 Falls der Mastercode vergessen wird, gehen Sie wie folgt vor, um die Tastatur in den Programmiermodus mit DAP-Code zu versetzen: 1. Schalten Sie die gesamte Stromversorgung für 1 Minute aus, um sicherzustellen, dass die Tastatur vollständig entladen ist.

  • Seite 20: Standardwerte Nach Der Aktualisierung

    e) STANDARDWERTE NACH DER AKTUALISIERUNG SPEICHERSTELLE PARAMETER STANDARDFUNKTIONEN UND WERTE Mastercode 0 0 0 0 Werkseinstellung, kein Standardwert * Super-Benutzercodes Leer – Benutzerprogrammierung erforderlich Allgemeiner Benutzercode 1 Leer – Benutzerprogrammierung erforderlich Allgemeiner Benutzercode 2 Leer – Benutzerprogrammierung erforderlich Allgemeiner Benutzercode 3 Leer –...

  • Seite 21: Mastercode - Speicherstelle 01

    13. MASTERCODE – Speicherstelle 01 SPEICHERSTELLE MASTERCODE VALIDIERUNG → → 4- bis 8-stellig (1) SPEICHERSTELLE • Geben Sie Speicherstelle (2) MASTERCODE • Der Mastercode ist der Berechtigungscode für die Einstellung des Systems auf Programmiermodus. Es ist KEIN Benutzercode, der die Ausgangsrelais steuert. •...

  • Seite 22: Betrieb Und Funktionen Des Super-Benutzercodes

    BETRIEB UND FUNKTIONEN DES SUPER-BENUTZERCODES 1) Ausgang 1, 2, und 3 bedienen • Die Funktionsweise des Super-Benutzercodes ist wie die eines normalen Benutzercodes. Geben Sie dazu den Code mit einer bestimmten Ausgangsnummer für den gewünschten Ausgang ein. Der Super-Benutzercode kann auch dazu verwendet werden, einen laufenden Ausgangs-Timer sofort zurückzusetzen.
  • Seite 23 Nachfolgend die vorübergehend ausgesetzten Funktionen: • Automatische erneute Türverriegelung • Warnung Tür gewaltsam geöffnet (Speicherstelle 80) • Warnung Tür angelehnt (Speicherstelle 81) • Türöffnungsalarm (Speicherstelle 91) • 2- Tastaturen-Verriegelung • Alle Benutzercodes einschließlich Super-Benutzercode für Ausgang 1 • Nötigungsausgang ausgelöst durch Nötigungscode für Ausgang 1 3) Unterbrechung der geplanten täglichen Beschränkung für Ausgang 1 (vorübergehende Deaktivierung der Beschränkung) Die geplante Beschränkung kann programmiert und auf Ausgang 1 mit täglichen Start- und Endzeiten angewendet...

  • Seite 24: Allgemeine Benutzercodes Für Ausgang 1, 2 Und 3 - Speicherstellen 03, 04, Und 05

    15. ALLGEMEINE BENUTZERCODES FÜR AUSGANG 1, 2 und 3 – Speicherstellen 03, 04, und 05 Die allgemeinen Benutzercodes 1, 2 und 3 sind für den Betrieb der Ausgänge 1, 2 und 3 als Verbesserungscode vorbereitet. Die allgemeinen Benutzercodes MÜSSEN als „Karte + allgemeiner Code“ arbeiten, um die Ausgänge für eine erhöhte Sicherheit des Zugangskontrollsystems zu steuern.

  • Seite 25: Beispiele - Programmierung Und Betrieb

    (2) MEDIEN (Medienbetrieb) – siehe auch Seite 16 – 17 für weitere Informationen zu deren Sicherheitsstufe – Nur Karten – 125 kHz Transponder-EM-Karte – Nur Benutzercodes – 4- bis 8-stellig – Karten + sekundäre(r) Benutzercode(s) – siehe Hinweis (a) – Karten + allgemeiner Benutzercode – siehe Hinweis (b) –...
  • Seite 26 Betrieb: (während das System wieder im Betriebsmodus ist) Karte lesen (a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen, dass die Karte gelesen wurde und Ausgang 1 wird aktiviert Beispiel 2 – Nur privater Benutzercode: Programmierung: 1234 (a) Der private Benutzercode ist für den Betrieb von Ausgang 2 programmiert. (b) Das Betriebsmedium ist nur der private Benutzercode.
  • Seite 27 Betrieb: (während das System wieder im Betriebsmodus ist) Karte lesen 24680 (a) Lesen Sie die EM-Karte. Zwei Signaltöne bestätigen das Auslesen und es wird eine Wartezeit von 30 Sekunden für die Eingabe des Benutzercodes angegeben. Die gelbe LED leuchtet weiter mit Blinksignalen (b) Geben Sie den sekundären Benutzercode „2 4 6 8 0“...
  • Seite 28 EM-Karte löschen Karte lesen (a) Geben Sie die Benutzergruppe ein, zu der die EM-Karte gehört. „1 0“ für Gruppe 1, „2 0“ für Gruppe 2 und „3 0“ für Gruppe 3. (b) Geben Sie „5“ ein, d.h. den Befehlscode zum Löschen. (c) Lesen Sie die EM-Karte.

  • Seite 29: Besuchercodes (Nur Für Ausgang 1) - Speicherstelle 40

    17. BESUCHERCODES (NUR FÜR AUSGANG 1) – Speicherstelle 40 Die Besuchercodes sind vorübergehende Benutzercodes für Ausgang 1 (vor allem für Türöffner in der Zugangskontrolle). Sie können als „Einmalcodes“ oder „Codes mit zeitlicher Begrenzung“ programmiert werden. Die Besuchercodes werden nach der Nutzung automatisch gelöscht, wenn es sich um Einmalcodes handelt oder wenn die zulässige Zeit abgelaufen ist.

  • Seite 30: Nötigungscodes (Für Ausgänge 1, 2 Und 3) - Speicherstellen 41, 42 Und 43

    PROGRAMMIERBEISPIELE: Beispiel 1: „Einmal-Besuchercode“ mit der Nummer „1 2 6 8“ für Ausgang 1 einstellen 1268 (a) Besuchercode-Programmierung, (b) Besucher-ID, (c) Einmalcode, (d) Besuchercode, (e) Zugangsbestätigung Beispiel 2: „Besuchercode“ mit der Nummer „1 3 7 8“, der für drei Stunden gültig ist, einstellen 1378 (a) Besuchercode-Programmierung, (b) Besucher-ID, (c) Gültigkeit für 3 Stunden, (d) Besuchercode, (e) Zugangsbestätigung Beispiel 3: „Besuchercode“...
  • Seite 31 (2) NÖTIGUNGSCODE-IDs – 50 Nötigungscode-IDs für Ausgang 1 – 10 Nötigungscode-IDs für Ausgang 2 – 10 Nötigungscode-IDs für Ausgang 3 0999 = Alle Nötigungscodes der gewählten Speicherstellen-Gruppe löschen. Siehe nachstehendes Programmierbeispiel für Details. (3) NÖTIGUNGSCODES Es können 50, 10 und 10 Nötigungscodes für Ausgang 1, 2 und 3 programmiert werden. Sie werden in ihrem zweistelligen Code-ID-Feld gespeichert.

  • Seite 32: Anwendung Und Funktion Von Nötigungscodes

    Beispiel 4: Gesamte Gruppe von Nötigungscodes in Speicherstelle löschen: 0999 (a) Gruppen-Speicherstelle , (b) Gruppen-Löschbefehl, (c) Bestätigung, dass alle Nötigungscodes in Speicherstelle gelöscht sind. ANWENDUNG UND FUNKTION VON NÖTIGUNGSCODES Nötigungscodes haben bei der Eingabe zwei Funktionen. Sie aktivieren den Nötigungsausgang (für Nötigungsalarm) und aktivieren gleichzeitig den spezifischen Relaisausgang 1, 2 oder 3 wie ein normaler Benutzercode. Der Nötigungscode aktiviert immer den Relaisausgang in seiner Gruppe, deaktiviert aber nicht den Nötigungsausgang.

  • Seite 33: Ausgangs-Timer Mit Super-Benutzercode Zurücksetzen

    19. AUSGANGSMODUS UND TIMING FÜR AUSGANG 1, 2 UND 3 - Speicherstellen 51, 52 und 53 Die drei Relaisausgänge sind für Start-/Stopp- oder Timing-Modus programmierbar. Neben der Tür-Zugangskontrolle und der Steuerung der Scharf- und Unscharfschaltung bei Alarm, sind sie auch Universal-Timer für automatischen Betrieb in der Industrie, mit ihrem für 99.999 Sekunden (über 24 Stunden) programmierbaren Timer.

  • Seite 34: System-Echtzeit-Uhr - Speicherstelle 55

    20. SYSTEM-ECHTZEIT-UHR – Speicherstelle 55 Diese 24-Stunden-Echtzeit-Uhr liefert die tägliche Zeitbasis für das Starten und Beenden der Funktion Beschränkung an Relaisausgang 1 (vor allem für elektrischen Türöffner). Bei nicht aktivierter täglicher Start-Ende-Beschränkung in Speicherstelle 56 ist keine Einstellung der Echtzeit-Uhr erforderlich. SPEICHERSTELLE UHRZEIT VALIDIERUNG...

  • Seite 35: Start- Und Endzeiten Für Tägliche Beschränkung Von Ausgang 1 - Speicherstelle 56

    21. START- ENDZEITEN FÜR TÄGLICHE BESCHRÄNKUNG VON AUSGANG 1 – Speicherstelle 56 Bei der Einstellung mit Start- und Endzeiten auf der Tastatur wird die Echtzeitbeschränkung für Ausgang 1 täglich wiederverwendet, bis die Zeiteinstellungen gelöscht werden. Diese Funktion haben Sie mit der Echtzeit-Uhr. Die Einstellung der Echtzeit an der Speicherstelle 55 ist zwingend erforderlich.

  • Seite 36: Persönliche Sicherheit Und Systemsperre - Speicherstelle 60

    • Die Start- und Endzeiten sind im 24-Stundenformat. Dies sind 4-stellige Zahlen von 00:00 bis 23:59. • Bei Eingabe der beiden Werte von klein (Start) zu groß (Ende) für den Zeitraum der Beschränkung, beginnt und endet die Beschränkung am gleichen Tag. Siehe Beispiel (a). •...

  • Seite 37: Benutzercode-Zugangsmodus - Automatisch Oder Manuell - Speicherstelle 70

    (2) SPERROPTIONEN Die Optionen werden durch die folgenden Zahlen dargestellt. Sie sind nachstehend beschrieben: – Nach 10 Fehleingaben mit Karte/Benutzercode sperrt die Tastatur für 60 Sekunden. – (Standard) --- Nach 10 aufeinanderfolgenden Karten-/Benutzercode-Fehlversuchen wird der Nötigungsausgang aktiviert, um gegen Masse (-) zu schalten. Der Nötigungsausgang kann mit jedem Benutzercode oder jeder Karte in der Benutzergruppe 1 oder dem Super-Benutzercode freigegeben werden.

  • Seite 38: Signaltöne Ein- Und Ausschalten - Speicherstelle 71

    24. SIGNALTÖNE EIN- AUSSCHALTEN – Speicherstelle 71 SPEICHERSTELLE FUNKTIONSMODI VALIDIERUNG → → oder (1) SPEICHERSTELLE Geben Sie Speicherstelle (2) FUNKTIONSMODI FÜR SIGNALTÖNE Signaltöne kommen von der Tastatur, und umfassen die Töne der erfolgreichen Tasteneingabe (1 Signalton) und der erfolglosen Benutzercode/Karte-Eingabe (5 Signaltöne). Die Warntöne und das Einschaltverzögerungssignal gehören nicht zu den Signaltönen und können nicht ausgeschaltet werden.

  • Seite 39: Status-Led Blinksignale Ein - Und Ausschalten Im Bereitschaftsmodus (Stand-By)

    --- Keine Benachrichtigung Das Ausgangssignal ist deaktiviert, das betrifft jedoch nicht die normalen Signaltöne. --- 1 Sekunde lange Benachrichtigung -- (Standard) 1 Sekunde Ausgangssignal, wenn das Ausgangsrelais aktiviert wird. Es ist eingestellt, um die Person vor der Tür zu informieren, wenn das Schloss entriegelt wird und die Tür geöffnet werden kann. Besonders geeignet für ein Türschloss, das bei seiner Aktivierung keinen Ton abgibt, wie beispielsweise ein Magnetschloss.

  • Seite 40: Warnung Tür Gewaltsam Geöffnet Und Zeit - Speicherstelle 80

    27. WARNUNG TÜR GEWALTSAM GEÖFFNET und ZEIT – Speicherstelle 80 SPEICHERSTELLE FUNKTIONSMODI VALIDIERUNG 1 - 999 → → oder (1) SPEICHERSTELLE Geben Sie Speicherstelle (2) FUNKTIONSMODI ZUR WARNUNG TÜR GEWALTSAM GEÖFFNET Die Warnung Tür gewaltsam geöffnet arbeitet mit einem Türpositionssensor (gewöhnlich ein Magnetkontakt). Sobald ein Wert für die Zeitmessung in das Feld Funktionsmodus eingegeben wurde, ist der Warnungsmodus aktiviert.

  • Seite 41: Funktionsmodi Für Warnung Tür Angelehnt

    (2) FUNKTIONSMODI FÜR WARNUNG TÜR ANGELEHNT Wenn jemand die Tür geöffnet und länger als die zulässige Verzögerungszeit offen gelassen hat, erzeugt die Tastatur die Warnung Tür angelehnt, bis die Tür wieder geschlossen ist. Es gibt nur Warntöne von der Tastatur, aber der Alarmausgang wird nicht aktiviert.

  • Seite 42: B) Wo Und Warum Der „Ausgang" Aufmerksamkeit Benötigt

    b) WO UND WARUM DER „AUSGANG“ AUFMERKSAMKEIT BENÖTIGT Beispiele für einige Bereiche, die möglicherweise einen intelligenten Ausgangstaster benötigen: Krankenhaus: Einige der Patienten dürfen die Station ohne ärztliche Erlaubnis nicht verlassen. Ein Ausgangstaster mit Ausgangsverzögerung u nd W arntönen h ilft d er K rankenschwester o der d em P fleger, b eim D rücken d es A usgangstasters auf die Tür aufmerksam zu werden.

  • Seite 43: Verzögerungszeit

    30. AUSGANGSVERZÖGERUNG, WARNUNG ALARM -- Speicherstelle 90 SPEICHERSTELLE KONFIGURATIONEN VERZÖGERUNGSZEIT VALIDIERUNG 1 - 6 1 - 99 → → → oder (1) SPEICHERSTELLE Geben Sie Speicherstelle (2) KONFIGURATIONEN VON AUSGANGSWARNUNG UND ALARM Geben Sie den Wert ein, um eine der 6 nachfolgend beschriebenen Konfigurationen zu aktivieren: --- vorübergehender Kontaktmodus ohne Warnung -- (Standard) •...

  • Seite 44: Ausgangsverzögerungszeit

    (3) AUSGANGSVERZÖGERUNGSZEIT --- Keine Verzögerung – (Standard) Ausgang 1 wird sofort aktiviert (die Tür wird sofort freigegeben), wenn der Ausgangstaster gedrückt wird. – --- Ausgangsverzögerung Timing Geben Sie eine Zahl von 1 – 99 in das Feld ein, um die Ausgangsverzögerung zu aktivieren. Die Zahl ist die Zeit in Sekunden, die mit dem Drücken des Ausgangstasters startet.

  • Seite 45: Türöffnungsalarm Und Timer - Speicherstelle 91

    31. TÜRÖFFNUNGSALARM und TIMER – Speicherstelle 91 SPEICHERSTELLE ALARMZEIT VALIDIERUNG 1 - 999 → → oder (1) SPEICHERSTELLE Geben Sie Speicherstelle (2) ALARM und ZEIT DER TÜRÖFFNUNG --- Kein Alarm – (Standard) Der Alarmausgang ist deaktiviert --- Alarm-Timer Der Türöffnungsalarm betätigt nur den Alarmausgang (Anschluss 13). Es ist hauptsächlich dazu vorgesehen, eine optionale Alarmanlage auszulösen.

  • Seite 46: Speicherstellen Für Systemerweiterung Programmieren

    32. SPEICHERSTELLEN FÜR SYSTEMERWEITERUNG PROGRAMMIEREN Speicherstelle 92, 93 und 94 sind für die Einstellung der gewünschten Modi für Wiegand-Datenausgang und geteilt decodierten Betrieb ausgelegt. Für diese Speicherstellen ist für die Standardanwendung keine Änderung der Einstellung erforderlich. 33. WIEGAND-DATENAUSGABEMODI – Speicherstelle 92 SPEICHERSTELLE DATENAUSGABEMODI VALIDIERUNG...

  • Seite 47: Wiegand-Datenausgabeformat - Speicherstelle 93

    --- Wiegand-Datenausgang aktiviert – Modus „C“ Dies ist der Lesegerätmodus der Tastatur. Die Tastatur gibt Wiegand-Daten für ALLE Karten und Codes, die gelesen werden, aus, unabhängig von ihrer Registrierung im Speicher. • Dieser Modus ermöglicht der Tastatur, als eigenständige Tastatur oder als Server einer geteilt decodierten Tastatur zur Türschloss-Ansteuerung zu arbeiten und dient gleichzeitig als optionale Steuerung, welche die Wiegand-Daten für verschiedene Jobs nutzt.

  • Seite 48: Betriebsmodi - Speicherstelle 94

    35. BETRIEBSMODI – Speicherstelle 94 Die Tastatur ist für den Tastaturmodus programmierbar, um eigenständig als Türsteuerung direkt oder im Servermodus mit einem geteilten Decoder für die Hochsicherheits-Zugangskontrolle zu arbeiten. SPEICHERSTELLE BETRIEBSMODI VALIDIERUNG → → oder (1) SPEICHERSTELLE Geben Sie Speicherstelle (2) BETRIEBSMODI –...

  • Seite 49: Programmieren Leicht Gemacht - Für Allgemeine Benutzer

    37. PROGRAMMIEREN LEICHT GEMACHT – Für allgemeine Benutzer DK-2882 ist eine Mehrzweck-Tastatur. Sie hat viele Funktionen zur Auswahl durch den Benutzer. Für alle, die nur die Tastatur für den Türöffner verwenden, können die meisten Funktionen in ihren Standardwerten beibehalten werden. Zur Programmierung sind nur die Benutzercodes / Karten und ein privater Mastercode erforderlich.

  • Seite 50: Betrieb

    5) Speichern Sie eine „EM-Karte + Benutzercode“ zum Ansteuern von Ausgang 1 zum Öffnen der Tür KARTE LESEN 6123 (a) 10 = Programmierung Speicherstelle für Ausgang 1 (b) 3 = Programmieroption für EM-Karte + Benutzercode. (Der Benutzercode kann mehrfach verwendet oder eigen sein) (c) 003 = Eine der 1.000 Benutzer-IDs für Benutzercode/Karte von 000 –...

  • Seite 51: Ausstattung Für Wiegand-Ausgang

    38. AUSSTATTUNG FÜR WIEGAND-AUSGANG System erweiterbar ist eines der Hauptmerkmale der Tastaturen DER DK-2800 Serie. Die Tastatur verfügt über einen Kabelbaum, der den Wiegand-Datenausgang für das Arbeiten mit dem optionalen Zugangs-Controller ermöglicht. Die Leitungen 1 – 4 sind die Ausstattung für Wieganddaten und Leitung 5 ist die gemeinsame Masse der Tastatur und der optionalen Geräte im System.

  • Seite 52: Wiegand-Ausgangsformate

    39. WIEGAND-AUSGANGSFORMATE Timing und elektrisches Verhalten der Wiegand-Datenausgabe Wiegand ist ein allgemeines Medium in der Kommunikation zwischen Lesegeräten und Controller in Zugangskontrollsystemen. Die Wiegand-Daten aus der Tastatur bieten eine hohe Kompatibilität für Lesegeräte und Controller, die von Beratern in der individuellen Projektentwicklung genutzt werden können. Die Wiegand-Schnittstelle verwendet drei Leitungen, von denen eine gemeinsame Masse ist und zwei Datenübertragungsleitungen mit der Bezeichnung DATA 0 und DATA 1 sind.
  • Seite 53 26 Bit Wiegand-Daten von EM-Karten Die 26-Bit EM-Karte ist die beliebteste auf dem Markt. Nahezu alle Controller können das 26-Bit-Standardformat verwenden. Ein 26-Bit Wiegand-Protokoll zum Kartenlesen hat 1 erstes Paritätsbit, 24 Bit der Karten-ID und 1 Stoppbit, also insgesamt 26 Bits. Das erste Paritätsbit ist ein Bit gerader Parität, berechnet aus den ersten 12 Bits des Codes, und das nachfolgende Paritätsbit ist ein Bit ungerader Parität aus den letzten 12 Bits.
  • Seite 54 Vorsichtsmaßnahme 1 Ein 26-Bit Wiegand-Datenpaket besteht aus 2 Paritätsbits und 24 Datenbits. Es ist notwendig, die achtstelligen Benutzercodes auf unter 16.777.215 (=FFFFFF) zu begrenzen, um zu verhindern, dass die Daten über 24-Bit gehen und Fehler verursachen. Wiegand-Daten in 34-Bit oder 37-Bit decken die 8-stelligen Benutzercodes im Vollwert (bis zu 99.999.999) fehlerfrei Vorsichtsmaßnahme 2 Der HEX-Code der Wiegand-Daten wird aus dem Benutzercode abgeleitet.

  • Seite 55: Programmierübersicht

    Der eingegebene Code lautet 0 0 0 0 1 2 3 4 Code in Dezimalziffern: 0 0 0 0 1 2 3 4 Der Code 0 0 0 0 1 2 3 4 entspricht der Hex-Zahl: 4 D 2 E 0 0 0 0 0 4 D 2 O Gerades Paritätsbit 0 0 0 0 = 0 Ungerades Paritätsbit 0 4 D 2 = 0 34-Bit Wiegand-Daten, die binär von der Eingabe des Codes übertragen werden:...
  • Seite 56 EINGABE- SPEICHER- WERKS- FUNKTION BESCHRÄNKUNGEN und CODEEINGABE STELLE STANDARD CODE-OPTIONEN CODE 1 – BESUCHER-ID: 01 – 50 CODE 2 – GÜLTIGKEITSZEITRAUM: Besuchercodes 00 – Einmal LEER CODE1 CODE2 CODE3 01 – 99 Stunden CODE 3 – BESUCHERCODE: 4- bis 8-stellig Nötigungscode für LEER CODE-ID NÖTIGUNGSCODE...
  • Seite 57 EINGABE- SPEICHER- WERKS- FUNKTION BESCHRÄNKUNGEN und CODEEINGABE STELLE STANDARD CODE-OPTIONEN Modus = 0, Warnung Tür Warnung Tür gewaltsam geöffnet FUNKTION / ZEIT gewaltsam FUNKTIONSMODUS / und Zeit geöffnet AUS ZEIT: 0 – AUS Modus = 0, 1 – 999 Sekunden Warnung und Zeit Warnung Tür FUNKTION / ZEIT...
  • Seite 58 SYSTEMCODES FUNKTION CODEEINGABE ERGEBNISSE Werkseinstellung Mastercode für Benutzer, um das System erstmals im Programmiermodus einzustellen. 0000 * * DIES IST KEIN PERMANENTER System im 0 0 0 0 ODER SYSTEMCODE UND WIRD Programmiermodus NEUER MASTERCODE GEÄNDERT, WENN EIN NEUER MASTERCODE PROGRAMMIER WIRD.

  • Seite 59: Anwendungsbeispiele

    41. ANWENDUNGSBEISPIELE a) ALLEINSTEHENDES TÜRSCHLOSS ELEKTRISCHES SCHLOSS DK-2882 • Schließen Sie die 1N4004 so nah wie möglich am Schloss an, und zwar parallel zu den Anschlüssen des Schlosses, um die Gegen-EMK zu absorbieren und eine Beschädigung der Tastatur zu vermeiden. Die 1N4004 wird nicht benötigt, wenn das elektrische Schloss mit Wechselstrom betrieben wird.

  • Seite 60: Verriegelungssystem Mit Zwei Tastaturen

    b) VERRIEGELUNGSSYSTEM MIT ZWEI TASTATUREN INT. LOCK Tür 1 O/P 1 BESCHRÄNKUNG ELEKTRISCHES SCHLOSS 1 O/P 1 Tür 2 BESCHRÄNKUNG INT. ELEKTRISCHES LOCK SCHLOSS 2 Ein Verriegelungssystem benötigt zwei Tür-Controller. Dieses Anwendungsbeispiel verwendet zwei DK-2882 mit einfacher Querverdrahtung an den Anschlüssen „Ausgang 1 Beschränkung“ und „Verriegelungssteuerung Ausgang“. Es ist notwendig, die Anschlüsse „(-) GND“...
  • Seite 61 KREUZVERBINDUNG FÜR VERRIEGELUNGSFUNKTIONEN GEMEINSAME MASSE DATA DATA N.C. N.C. 12 – 24 V/DC 12 – 24 V/DC N.C. N.O. N.C. N.O. STROM- STROM- VERSORGUNG ODER VERSORGUNG ODER DOOR 1 DOOR 2 SENSING SENSING ELEKTRISCHES ELEKTRISCHES SCHLOSS 1 SCHLOSS 2 AUSGANGSTASTER AUSGANGSTASTER N.O.

  • Seite 62: Anwendungserweiterungen

    42. ANWENDUNGSERWEITERUNGEN Neben dem alleinstehenden Betrieb ist das DK-2882 zu einem Multi-Station-System oder einem Hochsicherheits-Multi- Station-System mit seinem Dateneingangs- und -ausgangs-Bus für den Anschluss der optionalen Zusatztastatur(en) und Decoder erweiterbar. Die Verdrahtung ist recht einfach. Schließen Sie alle zugehörigen Geräte parallel mit dem Datenbus an.

  • Seite 63: B) Geteilte Decoder (Optional)

    b) Geteilte Decoder (optional) DA-2800 DA-2801 Standard-Decoder Decoder mit Funk-Fernbedienung Anschlüsse VERKNÜPFUNG AUSGANG 1 AUSGANG 2 AUSGANG 3...

  • Seite 64: Dual-Station Zugangskontrolle Türschloss

    c) Dual-Station Zugangskontrolle Türschloss Beschreibung Sie können ein Zusatz-Lesegerät AR-2802 oder eine Zusatz-Lesegerät-Tastatur AR-2806, AR-2807 oder AR-2809 wählen und mit der Master-Tastatur DK-2882 verbinden, um das System mit Dual-Station für Benutzer-Komfort zu erweitern. Schließen Sie das Lesegerät oder die Lesegerät-Tastatur parallel am Datenbus der Master-Tastatur an. Das Zusatz-Lesegerät akzeptiert alle Karten, die in der Master-Tastatur programmiert wurden.

  • Seite 65: Multi-Station-Zugangskontrolle Türschloss

    d) Multi-Station-Zugangskontrolle Türschloss Beschreibung Dies ist eine Erweiterung der Anwendung (1). Das DK-2882 ist mit Zusatz-Lesegeräten AR-2802 bzw. Zusatz- Lesegerät-Tastaturen AR-2806, AR-2807 und AR-2809 zu einem Multi-Station-System für Benutzerkomfort erweiterbar. Insgesamt 3 Zusatz-Lesegeräte oder Lesegerät-Tastaturen können mit dem Datenbus parallel geschaltet werden und bieten die gleichen Funktionen wie die Master-Tastatur bei Verwendung von Karten und Benutzercodes.

  • Seite 66: Geteilt Decodierte Zugangskontrolle Türschloss

    e) Geteilt decodierte Zugangskontrolle Türschloss Beschreibung Neben dem Stand-Alone-Betrieb kann das DK-2882 mit einer Decoder-Einheit DA-2800 oder DA-2801 auf geteilt decodierten Hochsicherheitsbetrieb aufgerüstet werden. Der Decoder befindet sich mit allen angeschlossenen Eingangs- und Ausgangsinstallationen im Haus. Das DK-2882 verwaltet die Daten im System mit dem Datenbus. Der Decoder bedient das Türschloss und die Geräte direkt gemäß...

  • Seite 67: Geteilt Decodierte Multi-Station Zugangskontrolle Türschloss

    Schließen Sie die 1N4004 so nah wie möglich am Schloss an, und zwar parallel zu den Anschlüssen des Schlosses, um die Gegen-EMK zu absorbieren und eine Beschädigung der Tastatur zu vermeiden. Die 1N4004 wird nicht benötigt, wenn das elektrische Schloss mit Wechselstrom betrieben wird. Um zu vermeiden, dass elektrostatische Entladung den Betrieb der Tastaturen stört, erden Sie stets den (-) Anschluss der Tastaturen gegen Masse.

  • Seite 68: Anwendungshinweise Für Zusatzanschlüsse

    Schaltplan DA-2800 ODER DA-2801 (DECODER) VERKNÜPFUNG AR-2802/06/07/09 ZUSATZ-LESEGERÄT AUSGANG 1 AUSGANG 2 AUSGANG 3 DK-2882 ODER TASTATUR- (SERVER) LESEGERÄT 12 – 24 V/DC STROM- AUSGANGSRELAIS 1 N.C. N.O. VERSORGUNG OUTPUT 1 ( + ) ( – ) OUTPUT DATA ( + ) ( – ) DATA TAMPER N.O.

  • Seite 69: B) Door Sens

    b) DOOR SENS • Automatische erneute Türverriegelung – Das System verriegelt die Tür sofort wieder, nachdem ein gültiger Zugang gewährt wurde, um das Eindringen von TÜR- MAGNETKONTAKT „dicht folgenden Personen“ zu verhindern. • Tür gewaltsam geöffnet Alarm – Die Tastatur generiert einen sofortigen Alarm, wenn die Tür gewaltsam geöffnet wird.

  • Seite 70: D) Taste Aktiv - Setzen Sie Die Brücke „K Or A" Auf „K

    d) TASTE AKTIV – SETZEN SIE DIE BRÜCKE „K OR A“ AUF „K“. N.O. PIEZO-SUMMER RELAISKONTAKT MIT GERINGER ODER LEISTUNGSAUFNAHME ISOLIERUNG RELAIS Der Ausgang Key Active schaltet für 10 Sekunden gegen Masse (-), wenn eine Taste gedrückt wird. Sie können damit eine LED und/oder einen kleinen Summer einschalten, um Wachpersonal zu benachrichtigen oder um ein Relais zum Einschalten von Licht oder Auslösen einer CCTV-Kamera zur Aufnahme ansteuern.

  • Seite 71: F) Ausgang 2

    f) AUSGANG 2 Öffnerlinie überbrücken. Zone AN SCHUTZLINIE EINER ALARMZENTRALE N.C. N.C. MAGNETKONTAKT • Setzen Sie die Output 2 Brücke auf N.O. • Verwenden Sie den Schließerausgang (N.O.), um eine Öffner-Schutzlinie (N.C.) einer Alarmanlage zu überbrücken. • Stellen Sie den Ausgang auf Start-/Stoppmodus ein (Programmieroption 52, Ausgangsmodus = 0). Alarmsystem Scharf-Unscharf-Steuerung REMOTE-SCHARF- UND UNSCHARFSCHALTUNG...

  • Seite 72: Weitere Informationen

    44. WEITERE INFORMATIONEN POTENZIALFREIER KONTAKT Ein potentialfreier Kontakt bedeutet, dass kein Strom anliegt. Er ist für freie Anschlüsse ausgelegt. Die in diesem Tastatursystem vorgesehenen Relaisausgänge sind potentialfreie Kontakte. N.C. Öffnerkontakt, der Kontakt ist im Normalzustand geschlossen. Im aktiven Zustand ist er unterbrochen. N.O.

  • Seite 73: Konformitätserklärung

    46. KONFORMITÄTSERKLÄRUNG Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Klicken Sie auf ein Flaggensymbol, um eine Sprache auszuwählen und geben Sie die Produkt- Bestellnummer im Suchfeld ein.

  • Seite 74: Technische Daten

    48. TECHNISCHE DATEN a) Best.-Nr. 1582599 Codeschloss Betriebsspannung ......12 – 24 V/DC (automatische Spannungsanpassung) Stromaufnahme ......75 mA (Ruhestellung) max. 145 mA (3 aktive Relais) Schutzklasse ........IP66 Ausgangsrelais 1 (NC NO) ...max. 5 A/24 V/DC Ausgangsrelais 2 (NC NO) ...max. 1 A/24 V/DC Ausgangsrelais 3 (NO) ....max.

  • Seite 75: B) Best.-Nr. 1582600

    Best.-Nr. 1582600 Codeschloss Betriebsspannung ......12 – 24 V/DC (automatische Spannungsanpassung) Stromaufnahme ......75 mA (Ruhestellung) max. 145 mA (3 aktive Relais) Schutzklasse ........IP66 Ausgangsrelais 1 (NC NO) ...max. 5 A/24 V/DC Ausgangsrelais 2 (NC NO) ...max. 1 A/24 V/DC Ausgangsrelais 3 (NO) ....max. 1 A/24 V/DC Anzahl Codes .......Mehr als 100 Millionen Codes (4- bis 8-stellig)
  • Seite 76 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
